Назначение разъёма 2РМДТ18КПН4Г5В1В

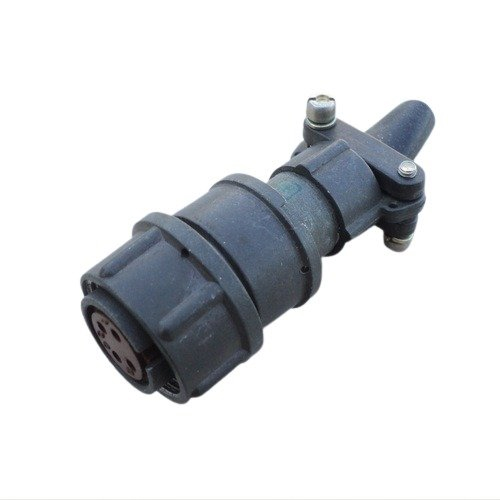

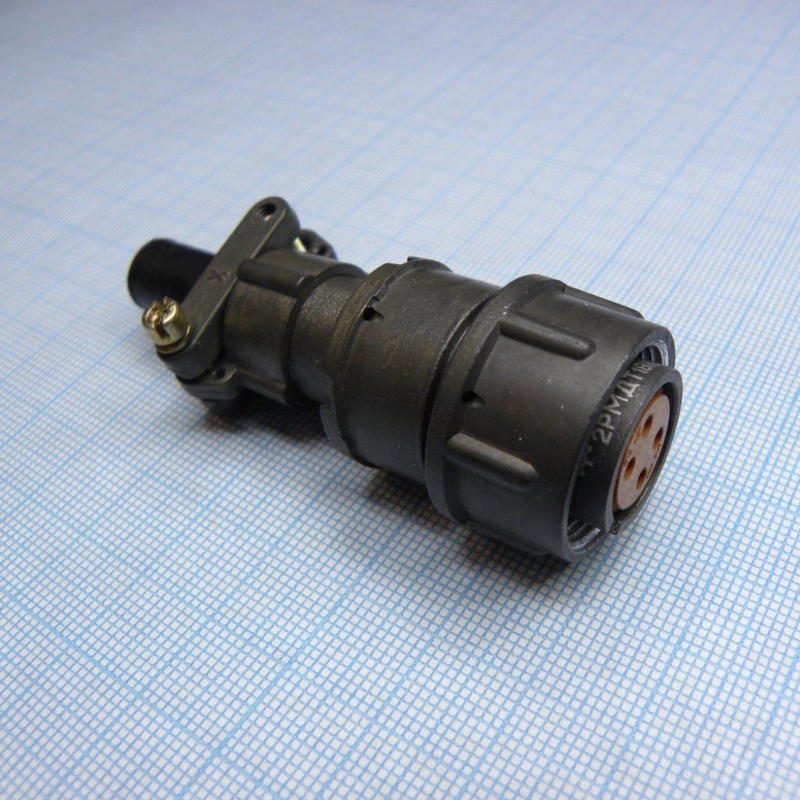

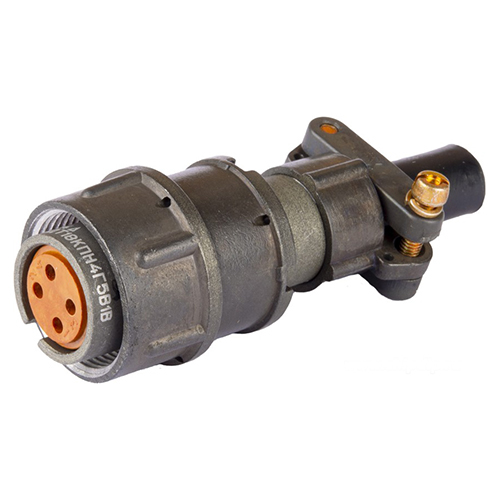

2РМДТ18КПН4Г5В1В — это цилиндрический низкочастотный разъём производства компании «Элекон», выполненный в виде кабельной розетки. Изделие относится к серии 2РМДТ, которая предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Разъём применяется там, где требуется надёжное электрическое соединение с внутренним объёмным монтажом и пайкой проводников непосредственно на кабель.

Артикул товара — 50012. Категория — 2РМД. Производитель — «Элекон». Модель проходит приёмку отдела технического контроля, что подтверждает соответствие установленным стандартам качества.

Подтверждённые технические особенности

Конструкция разъёма рассчитана на эксплуатацию в электрических цепях с рабочим напряжением 560 В и максимальным напряжением до 700 В. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия, что позволяет использовать изделие в условиях выраженных перепадов температур.

Среди подтверждённых особенностей модели:

• металлический корпус, обеспечивающий механическую прочность и надёжность соединения;
• изолятор из карболита;
• монтаж пайкой на кабель;
• сопротивление изоляции не менее 1000 МОм;
• вибрационная стойкость до 1000 Гц с ускорением 490 метров на секунду в квадрате;
• ударопрочность до 5000 метров на секунду в квадрате для одиночных ударов;
• количество контактов в серии 2РМДТ — от 14 до 45 в зависимости от типоразмера.

Серия 2РМДТ объединяет изделия с внутренним объёмным монтажом. Конкретная модель 2РМДТ18КПН4Г5В1В относится к данной серии и сохраняет её общие эксплуатационные свойства.

Применение и условия эксплуатации

Разъёмы серии 2РМДТ используются в промышленных и специальных системах, где предъявляются повышенные требования к надёжности соединений при жёстких условиях эксплуатации. К таким условиям относятся вибрации, ударные нагрузки и широкий температурный диапазон.

Благодаря металлическому корпусу, карболитовому изолятору и паяному монтажу на кабель, разъём подходит для стационарных и подвижных электротехнических сборок, в которых важны стабильность контакта и стойкость к механическим воздействиям. Вибрационная стойкость до 1000 Гц и ударопрочность до 5000 метров на секунду в квадрате для одиночных ударов подтверждают пригодность изделия для работы в условиях интенсивных динамических нагрузок.

Выпуск данной модели датируется ориентировочно 2021–2022 годами. Год в карточке товара указан как 2017. Изделие поставляется как кабельная розетка и предназначено для пайки проводников со стороны кабеля.

Краткая сводка

1. Тип изделия: цилиндрический низкочастотный разъём, кабельная розетка.
2. Серия: 2РМДТ, частота цепей до 3 МГц.
3. Рабочее напряжение: 560 В, максимальное — до 700 В.
4. Температура эксплуатации: от минус 60 до плюс 100 градусов Цельсия.
5. Изолятор: карболит; монтаж: пайка на кабель.
6. Корпус: металлический.
7. Сопротивление изоляции: не менее 1000 МОм.
8. Приёмка: отдел технического контроля.
