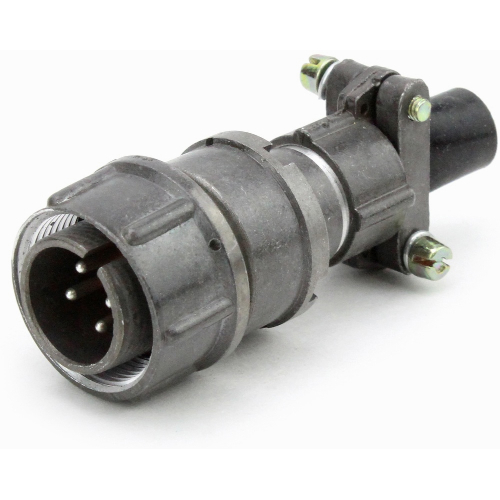

Назначение разъёма 2РМДТ18КПН4Г5В1ЛВ

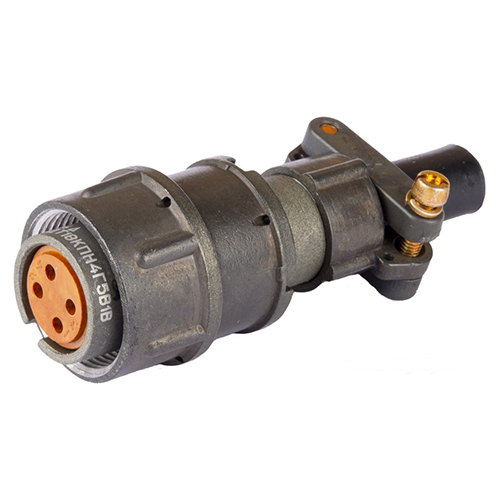

2РМДТ18КПН4Г5В1ЛВ — это негерметичный всеклиматический разъём серии 2РМДТ, выполненный в виде кабельной розетки с резьбовым соединением. Изделие предназначено для электрического соединения кабеля или жгута с ответным вилочным разъёмом соответствующей серии 2РМДТ и применяется там, где требуется надёжная передача низкочастотных сигналов и питания в жёстких условиях эксплуатации.

Серия 2РМДТ относится к цилиндрическим низкочастотным соединителям всеклиматического исполнения. Такие разъёмы устойчивы к воздействию тропического климата, перепадов температур, влажности и механических нагрузок, что делает их востребованными в промышленной и специальной аппаратуре.

Расшифровка обозначения

• 2РМДТ — тип цилиндрического низкочастотного соединителя всеклиматического, тропикоустойчивого исполнения.
• 18 — условный размер корпуса по посадочному диаметру, примерно 18 мм.
• КПН — кабельная розетка, прямая, негерметичная.
• 4Г — четыре гнездовых (розеточных) контакта.
• 5В1ЛВ — обозначение серии по конструктивным и технологическим признакам: вариант исполнения, тип монтажа, покрытия и другие особенности.

Конструктивные особенности

Розетка оснащена четырьмя гнездовыми контактами диаметром около 1,5 мм. Такое исполнение контактной группы обеспечивает стабильное электрическое соединение при многократных сочленениях и расчленениях. Механическое соединение с ответной частью выполняется посредством резьбы, что исключает самопроизвольное разъединение под воздействием вибрации.

Контакты, как правило, имеют благородное покрытие, например серебро или серебро-золото. Это снижает переходное сопротивление, повышает надёжность контакта и защищает поверхность от окисления в течение длительного срока службы.

Подтверждённые технические характеристики

• Количество контактов — 4 гнездовых.
• Диаметр контакта — около 1,5 мм.
• Рабочее напряжение — до примерно 560 В переменного или постоянного тока.
• Максимальный ток на один контакт — до 15 А.
• Суммарный ток на соединитель — до 50 А.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Диапазон рабочих температур — от минус 60 до плюс 100 °C.
• Теплостойкость — до 100 °C.
• Ресурс — не менее 1000 часов наработки и до 500 сочленений-расчленений.

Условия эксплуатации и применение

Разъём рассчитан на работу в диапазоне температур от минус 60 до плюс 100 °C и сохраняет работоспособность при воздействии вибрации, многократных ударов и пониженного атмосферного давления. Совокупность этих свойств позволяет использовать изделие в составе аппаратуры, эксплуатируемой в неотапливаемых помещениях, на открытом воздухе и в подвижных объектах.

Типовые области применения включают промышленное оборудование, измерительную и испытательную технику, системы управления, а также другие устройства, где требуется компактное разъёмное соединение с резьбовой фиксацией. Кабельная розетка монтируется на кабель или жгут и соединяется с ответным вилочным разъёмом серии 2РМДТ.

При подборе ответной части и монтаже следует учитывать условный размер корпуса примерно 18 мм, количество и тип контактов, а также допустимые токовые и температурные нагрузки, указанные выше.
