2РМДТ18КПН4Г5В1: кабельный разъём для надёжного соединения электрических цепей

Разъём 2РМДТ18КПН4Г5В1 относится к цилиндрическим низкочастотным соединителям серии 2РМДТ, предназначенным для разъёмного подключения электрических цепей в промышленной и радиоэлектронной аппаратуре. Исполнение с кабельным корпусом и прямым патрубком делает его удобным для монтажа в составе жгутов и кабельных линий.

Назначение разъёма

2РМДТ18КПН4Г5В1 применяется для соединения цепей постоянного и переменного тока, включая оборудование общего и специального назначения. Конструкция рассчитана на внутренний объёмный монтаж с пайкой проводников к хвостовикам контактов.

Соединитель используется там, где важны:

• стабильность электрического контакта;

• вибро- и ударостойкость;

• надёжная фиксация при эксплуатации;

• возможность многократного сочленения и расчленения;

• работа в широком диапазоне температур.

Серия 2РМДТ относится к негерметичным тропикоустойчивым соединителям. Резьбовое соединение сопрягаемых частей помогает удерживать разъём в рабочем положении при механических воздействиях.

Расшифровка маркировки

Маркировка 2РМДТ18КПН4Г5В1 содержит сведения о конструктивном исполнении изделия:

Встречающаяся в обозначениях дополнительная литера «В» после базовой маркировки может указывать на конкретный вариант исполнения изделия. Поэтому при комплектации оборудования важно сверять полную маркировку по конструкторской документации и техническим условиям на поставку.

Ключевые характеристики

Для исполнения с четырьмя контактами применяются контакты диаметром 1,5 мм. Типовые параметры данной конфигурации включают рабочее напряжение до 560 В, токовую нагрузку до 15 А на один контакт и до 50 А на соединитель в целом.

Корпусные элементы могут выполняться из алюминиевого сплава, изоляторы — из пресс-материала АГ-4, а контактные поверхности — иметь серебряное покрытие. Такое сочетание материалов направлено на обеспечение механической прочности, электрической проводимости и стойкости к условиям эксплуатации.

Конструкция и применение

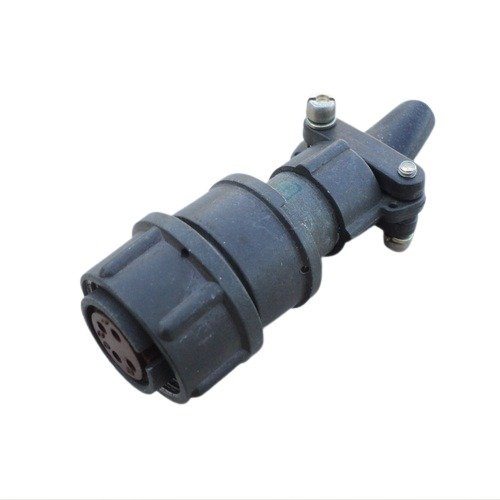

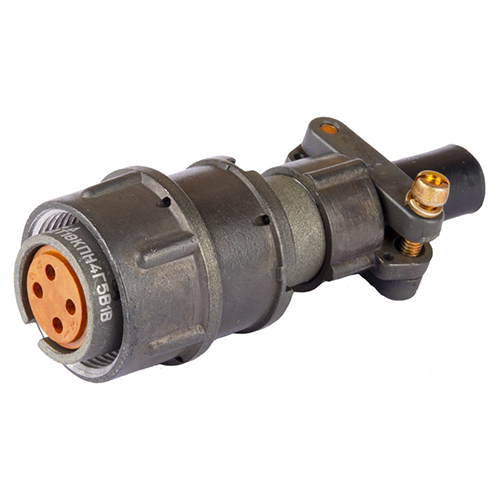

Разъём 2РМДТ18КПН4Г5В1 представляет собой кабельную розетку с прямым патрубком. Он рассчитан на подключение неэкранированного кабеля и использует резьбовой механизм фиксации. Контакты соединителя являются извлекаемыми, что может упростить обслуживание и ремонт жгута при соблюдении требований технической документации.

Пример применения: разъём может устанавливаться на конце кабельного жгута, соединяющего блок питания и исполнительный модуль в приборе. Четыре контакта позволяют развести, например, питание, общий провод и две сигнальные линии, а резьбовая фиксация снижает риск самопроизвольного разъединения при вибрации.

Что учитывать при подборе

При выборе ответной части и подготовке монтажа необходимо проверить:

• полное обозначение разъёма и требуемое сочетание контактов;

• тип ответного соединителя — вилку или розетку;

• соответствие диаметра и количества контактов схеме электрического соединения;

• допустимые напряжение, ток и сечение подключаемых проводов;

• вариант патрубка и совместимость с экранированным либо неэкранированным кабелем;

• условия температуры, вибраций, влажности и механических нагрузок;

• требования конкретного изделия к исполнению, приёмке и техническим условиям.

2РМДТ18КПН4Г5В1 подходит для создания надёжных разъёмных соединений в аппаратуре, где требуется компактный четырёхконтактный кабельный интерфейс с резьбовой фиксацией и устойчивостью к неблагоприятным эксплуатационным факторам.
