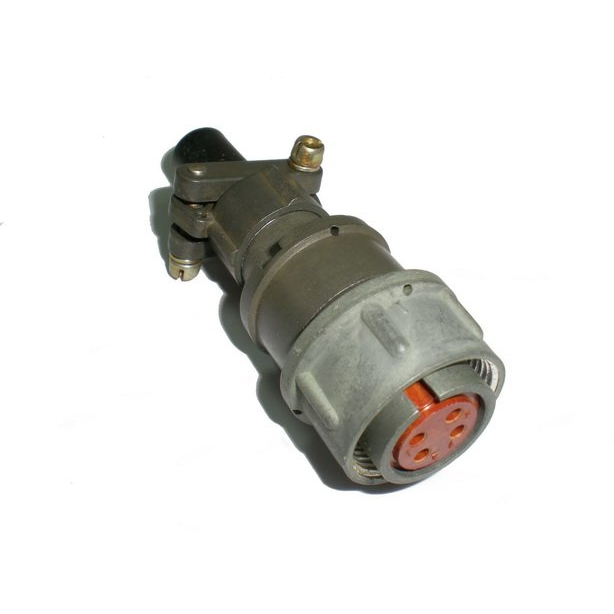

2РМДТ18КПН4Г5А1В 88г

Цена:

2400 ₽

В наличии: 14 шт.

Технические характеристики

2РМДТ18КПН4Г5А1В

2РМДТ18КПН4Г5А1В представляет собой кабельную розетку цилиндрического электрического соединителя серии 2РМДТ, предназначенную для ручного соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц).

Назначение

Это негерметичный разъём всеклиматического исполнения с внутренним объёмным монтажом, используемый в промышленных и специальных системах для подключения цепей с нагрузкой до 50 А суммарно. Он состоит из карболитового основания с 4 контактами, помещённого в металлический корпус, и предназначен для работы в жёстких условиях, включая вибрации и удары.

Технические характеристики

Токовая нагрузка на одиночный контакт достигает 15 А, а максимальное рабочее напряжение — 560 В. Сопротивление контактов не превышает 0,0025 Ом, ёмкость между ними — 6 пФ, сопротивление изоляции — не менее 5000 МОм, а электрическая прочность — 1850 В при 560 В рабочего напряжения.

Расшифровка обозначения

2РМДТ — тип соединителя (негерметичный, всеклиматический); 18 — условный размер корпуса; К — кабельный корпус; П — прямой патрубок; Н — без уплотнения; 4 — 4 контакта; Г — диаметр контактов 1 мм; 5 — схема контактов; А — шаг контактов; 1 — выполнение; В — покрытие контактов (золото/серебро).

Условия эксплуатации

Рабочая температура: от -60 до +100 °C; ресурс — минимум 1000 часов наработки и 500 сочленений-расчленений; срок хранения — 15 лет с гамма-процентом 99,5%. Выдерживает вибрацию (50 Гц —

Описание

Назначение

Розетка кабельная 2РМДТ18КПН4Г5А1В — цилиндрический электрический соединитель серии 2РМДТ, предназначенный для ручного соединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие применяется в промышленных и специальных системах для подключения цепей с суммарной нагрузкой до 50 А.

Разъём выполнен в негерметичном исполнении с внутренним объёмным монтажом и относится к всеклиматическому исполнению. Он состоит из карболитового основания с четырьмя контактами, помещённого в металлический корпус, и рассчитан на эксплуатацию в жёстких условиях, включая вибрации и удары.

Подтверждённые технические характеристики

Параметры изделия, указанные в документации:

токовая нагрузка на одиночный контакт — до 15 А;
максимальное рабочее напряжение — 560 В;
число контактов — 4;
диаметр контактов — 1 мм;
сопротивление контактов — не более 0,0025 Ом;
ёмкость между контактами — 6 пФ;
сопротивление изоляции — не менее 5000 МОм;
электрическая прочность — 1850 В при рабочем напряжении 560 В.

Расшифровка обозначения

Маркировка 2РМДТ18КПН4Г5А1В содержит полную информацию об исполнении соединителя:

2РМДТ — тип соединителя (негерметичный, всеклиматический);
18 — условный размер корпуса;
К — кабельный корпус;
П — прямой патрубок;
Н — без уплотнения;
4 — число контактов (4);
Г — диаметр контактов 1 мм;
5 — схема контактов;
А — шаг контактов;
1 — выполнение;
В — покрытие контактов (золото или серебро).

Условия эксплуатации

Соединитель работоспособен в диапазоне температур от -60 до +100 °C. Заявленный ресурс — не менее 1000 часов наработки и 500 сочленений-расчленений. Срок хранения составляет 15 лет при гамма-проценте 99,5%. Изделие выдерживает вибрационные нагрузки с частотой 50 Гц и механические удары.

Область применения

Розетка 2РМДТ18КПН4Г5А1В подходит для монтажа в составе промышленного оборудования и специальных систем, где требуется надёжное ручное сочленение цепей с током до 15 А на контакт и работа при переменном или постоянном токе до 3 МГц. Благодаря всеклиматическому исполнению и стойкости к вибрациям и ударам разъём применяется в установках, эксплуатируемых в широком диапазоне температур. Кабельный корпус с прямым патрубком без уплотнения обеспечивает внутренний объёмный монтаж проводников.

Артикул изделия — 40219. Категория — 2РМД.
