2РМДТ18КПН4Г5А1В 90.95г

Цена:

2400 ₽

В наличии: 10 шт.

Технические характеристики

2РМДТ18КПН4Г5А1В

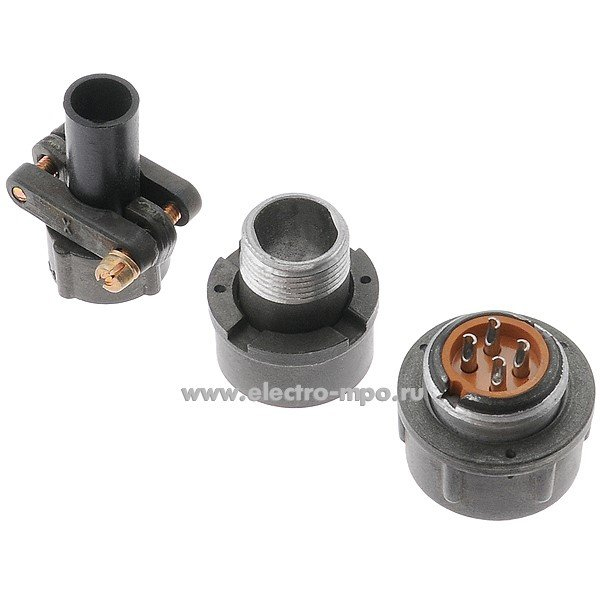

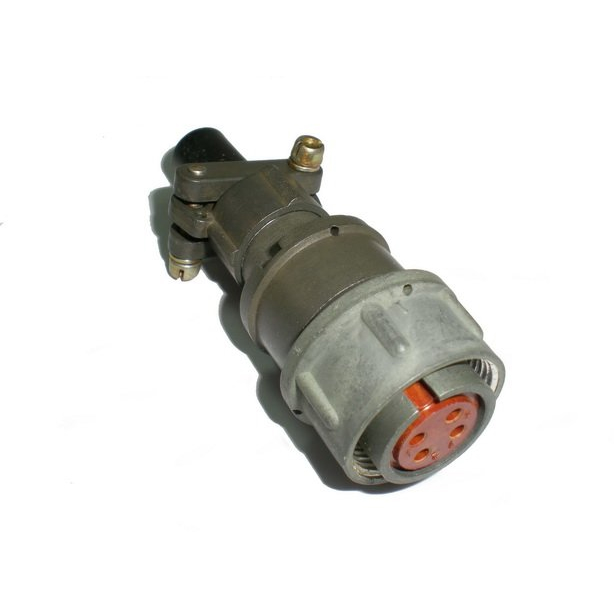

2РМДТ18КПН4Г5А1В — это кабельная розетка из серии цилиндрических соединителей 2РМДТ, предназначенная для надежного разъемного соединения электрических цепей в промышленной аппаратуре. У нее 4 контакта, корпус типоразмера 18 и прямой патрубок для неэкранированного кабеля.

Основные особенности

Этот соединитель относится к негерметичным разъемам с резьбовым сочленением, то есть фиксируется механически и хорошо подходит для оборудования, где важны стабильный контакт и виброустойчивость. В обозначении:

2РМДТ — серия соединителя;
18 — условный размер корпуса;
К — кабельный корпус;
П — прямой патрубок;
Н — исполнение для неэкранированного кабеля;
4 — число контактов;
Г5А1В — вариант исполнения контактов и конструкции.

Электрические параметры

Для этой модели указываются следующие основные характеристики:

рабочее напряжение до 560 В ;
токовая нагрузка до 15 А на контакт ;
суммарная токовая нагрузка до 50 А ;
сопротивление изоляции не менее 5000 МОм ;
электрическая прочность изоляции при 560 В — 1850 В.

Механика и ресурс

Соединитель рассчитан на работу в достаточно жестких условиях эксплуатации. Для него приводят диапазон температур от -60 до +100 °C , минимальную наработку 1000 часов и до 500 циклов сочленения-расчленения. Также указываются стойкость к вибрации и ударным нагрузкам, что делает его подходящим для промышленной и специальной техники.

Где применяется

Такие разъемы используют в приборах, шкафах управления, промышленной электронике и других устройствах, где нужен компактный многоконтактный соединитель с надежной фиксацией. Для этой модели важны четыре контакта, прочный металлический корпус и стандартное резьбовое соединение, обеспечивающее повторяемость подключения.

Кратко

Если совсем коротко, 2РМДТ18КПН4Г5А1В — это 4-контактная кабельная розетка серии 2РМДТ с прямым патрубком, рассчитанная на промышленное применение, высокую надежность соединения и работу в широком диапазоне условий.

Описание

2РМДТ18КПН4Г5А1В

2РМДТ18КПН4Г5А1В: надежный разъем для промышленного оборудования

2РМДТ18КПН4Г5А1В — цилиндрический электрический соединитель, предназначенный для формирования надежных разъемных соединений в составе промышленного, транспортного, измерительного и специального оборудования. Такие разъемы применяются там, где важно стабильно передавать электрические сигналы и питание при вибрациях, механических нагрузках и регулярном подключении кабельных линий.

Маркировка 2РМДТ18КПН4Г5А1В помогает идентифицировать конкретное исполнение изделия по его конструктивным и электрическим параметрам. Подобная детализация особенно важна при комплектации аппаратуры, ремонте электронных систем и подборе совместимых компонентов для кабельных сборок.

Особенности разъема 2РМДТ18КПН4Г5А1В

Разъемы серии 2РМДТ известны прочной конструкцией и возможностью использования в сложных условиях эксплуатации. Модификация 2РМДТ18КПН4Г5А1В ориентирована на применение в системах, где требуется компактное, устойчивое к внешним воздействиям и удобное в монтаже соединение.

К ключевым особенностям относятся:

Цилиндрическая конструкция корпуса, рассчитанная на надежную фиксацию соединения.
Применение в цепях питания, управления, контроля и передачи сигналов.
Удобство при создании кабельных жгутов и разъемных межблочных соединений.
Возможность использования в аппаратуре с повышенными требованиями к механической прочности.
Четкая маркировка, упрощающая идентификацию при техническом обслуживании.

Надежность контактной группы имеет принципиальное значение для работы оборудования. Качественно выполненное разъемное соединение снижает риск перебоев, нестабильного контакта и ошибок при обслуживании электрических систем.

Где используется 2РМДТ18КПН4Г5А1В

Разъем 2РМДТ18КПН4Г5А1В может применяться в различных направлениях электротехники и приборостроения. Он востребован в составе оборудования, где требуется многократное соединение и разъединение кабелей без потери стабильности контактов.

Типовые области использования:

Промышленные системы автоматизации и управления.
Контрольно-измерительные приборы и испытательные стенды.
Электронные блоки машин, станков и производственных комплексов.
Кабельные сборки для приборных панелей и шкафов автоматики.
Транспортное, телекоммуникационное и специальное оборудование.
Ремонт и модернизация существующих электрических соединений.

При подборе разъема важно учитывать не только полное обозначение 2РМДТ18КПН4Г5А1В, но и соответствие ответной части, распайку контактов, тип монтажа, условия эксплуатации и требования конкретной схемы. Это позволяет избежать несовместимости компонентов и обеспечить долговечную работу соединения.

Значение точной маркировки

Полное обозначение разъема — это не формальность, а важный технический ориентир. Даже внешне похожие соединители могут отличаться компоновкой контактов, способом установки, исполнением корпуса и другими параметрами. Поэтому при проектировании, замене или ремонте рекомендуется использовать маркировку полностью: 2РМДТ18КПН4Г5А1В.

Использование точного артикула помогает специалистам быстрее находить необходимую конфигурацию, поддерживать единообразие в документации и снижать вероятность ошибок во время монтажа. Для предприятий это особенно актуально при обслуживании оборудования с большим количеством разъемных соединений.

2РМДТ18КПН4Г5А1В остается практичным решением для создания стабильных электрических соединений в ответственных системах. Его применение способствует упорядоченному монтажу, удобному обслуживанию и надежной работе оборудования в условиях интенсивной эксплуатации.
