Назначение разъёма 2РМДТ18КПЭ4ШВ1В

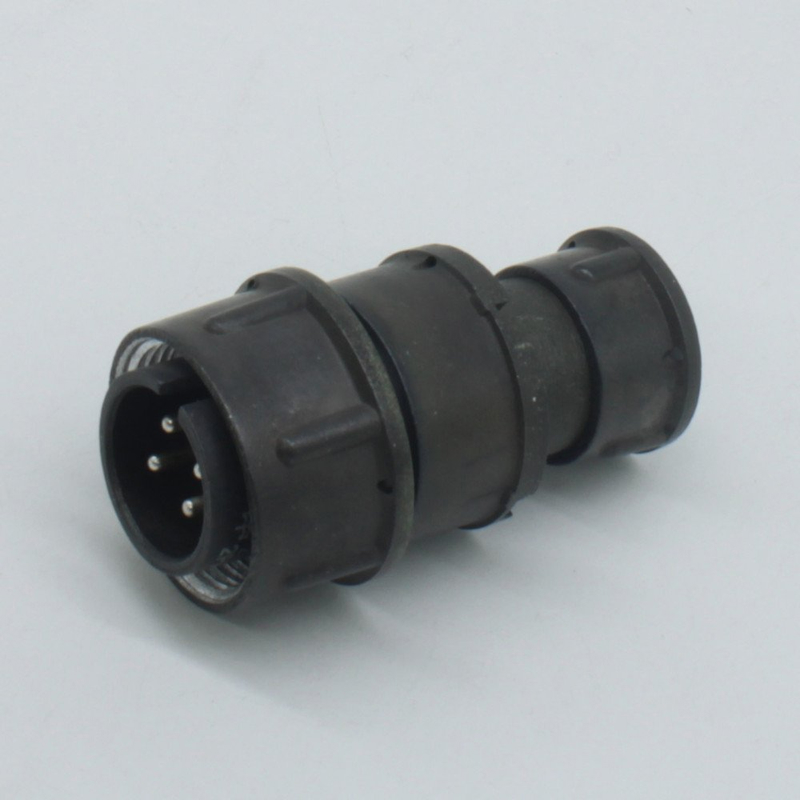

Разъём 2РМДТ18КПЭ4ШВ1В с маркировкой «5» производства завода «Элекон» представляет собой круглый низкочастотный электромеханический соединитель отечественного изготовления. Он применяется в радиоэлектронной аппаратуре и стационарных системах для коммутации электрических цепей постоянного и переменного тока частотой до примерно 3 мегагерц.

Изделие относится к серии 2РМД, объединяющей цилиндрические низкочастотные негерметичные соединители. Такие разъёмы востребованы в аппаратуре общего и промышленного назначения, где требуется надёжное электрическое соединение, устойчивость к вибрациям и перепадам температур, а также возможность экранирования подключаемого кабеля.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия содержит полную информацию о его исполнении. Ниже приведены подтверждённые особенности, заложенные в буквенно-цифровом обозначении.

• 2РМДТ — серия цилиндрических низкочастотных негерметичных соединителей.
• 18 — условный размер корпуса.
• К — кабельная вилка, то есть часть, предназначенная для подключения кабеля.
• П — прямой патрубок, корпус без изгиба.
• Э — вид гайки патрубка для экранированного кабеля, рассчитанный на работу с экранированными проводами.
• 4 — количество контактов в разъёме.
• Ш — вилка, так называемая штыревая часть, которая вставляется в розетку.
• 5 — обозначение сочетания контактов, условный «тип 5» по схеме размещения и диаметру контактов.
• В — покрытие контактов серебром.
• 1В1 — всеклиматическое климатическое и температурное исполнение с рабочим нагревом до плюс 100 градусов Цельсия.

Таким образом, разъём сочетает функции кабельной вилки с прямым патрубком и гайкой под экранированный кабель, что расширяет возможности его применения в линиях, чувствительных к помехам.

Технические характеристики и применение

Разъём имеет четыре штыревых контакта. Покрытие контактов серебром обеспечивает хорошую токопроводность и устойчивость к окислению, что важно при длительной эксплуатации. Климатическое исполнение всеклиматическое, рабочий диапазон температур обычно составляет от примерно минус 60 до плюс 100 градусов Цельсия.

Соединение резьбовое, что допускает многократные сочленения — порядка 500 циклов в типовых нормативах серии 2РМТ и 2РМДТ. Конструкция рассчитана на работу в условиях вибраций, характерных для промышленной и стационарной аппаратуры.

Области применения

1. Силовые и сигнальные линии в радиоэлектронной аппаратуре.
2. Стационарные системы, требующие надёжного соединения с экранированием кабеля.
3. Промышленное оборудование общего назначения с повышенными требованиями к виброустойчивости и термостойкости.

Приёмка изделия соответствует маркировке «5». Разъём поставляется как самостоятельное изделие без дополнительной комплектации, сведения о которой в данных отсутствуют.
