Назначение соединителя 2РМДТ18КПЭ4Ш5В1В

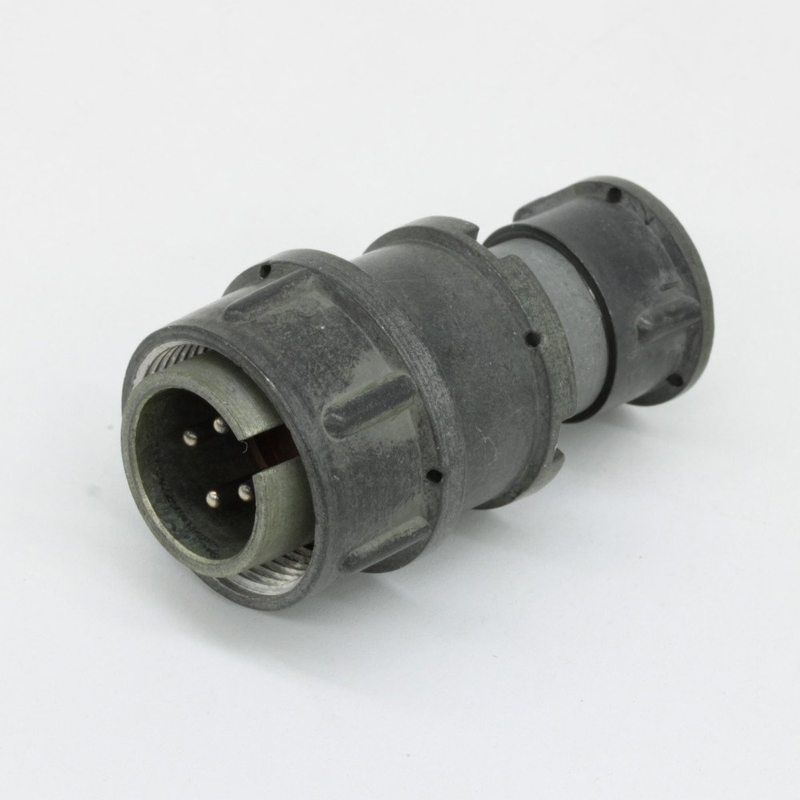

2РМДТ18КПЭ4Ш5В1В — это цилиндрический низкочастотный соединитель тропикоустойчивого исполнения, произведённый заводом «Элекон». Изделие относится к категории 2РМД и предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Конструктивно данный соединитель представляет собой кабельную вилку (либо розетку в паре) с внутренним объёмным монтажом методом пайки, всеклиматического исполнения (индекс В) и резьбовой фиксацией. Такой тип крепления обеспечивает надёжное механическое удержание ответной части и стабильный электрический контакт в условиях вибрации и других эксплуатационных нагрузок.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Все значения приведены в соответствии с описанием изделия без дополнительных допущений.

• Количество контактов: 4 штуки, диаметр каждого контакта 1,5 мм.
• Максимальное рабочее напряжение: от 560 до 700 В.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Климатическое исполнение: всеклиматическое, тропикоустойчивое.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Покрытие контактов: серебро или золото.
• Минимальная наработка: 1000 часов.
• Количество сочленений и расчленений: 500 циклов.
• Срок сохраняемости: 15 лет.

Указанные параметры характеризуют соединитель как изделие повышенной надёжности, рассчитанное на длительную эксплуатацию в жёстких климатических условиях, включая тропический климат. Металлический корпус и карболитовый изолятор обеспечивают механическую прочность и электроизоляционные свойства, необходимые для работы в составе ответственной радиоэлектронной аппаратуры.

Область применения и особенности монтажа

Соединитель 2РМДТ18КПЭ4Ш5В1В применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он востребован там, где требуется компактное цилиндрическое соединение с небольшим числом силовых или сигнальных цепей и частотой сигнала до 3 МГц.

Монтаж выполняется методом пайки с внутренним объёмным расположением проводников, что позволяет получить надёжное неразъёмное соединение провода с контактом и защитить зону пайки внутри корпуса. Резьбовая фиксация ответных частей исключает самопроизвольное расчленение под воздействием вибрации, толчков и ударных нагрузок. Всеклиматическое тропикоустойчивое исполнение делает изделие пригодным для эксплуатации в условиях повышенной влажности, резких перепадов температур и других неблагоприятных факторов внешней среды.

Благодаря сочетанию металлического корпуса, карболитового изолятора, покрытия контактов серебром или золотом и заявленного срока сохраняемости 15 лет, соединитель подходит для комплектования аппаратуры, которая может длительное время находиться на хранении до ввода в эксплуатацию. Ресурс в 1000 часов минимальной наработки и 500 циклов сочленения-расчленения определяет области применения, где не требуется предельно частые коммутации, но важны стабильность параметров и устойчивость к внешним воздействиям.

Краткое резюме

2РМДТ18КПЭ4Ш5В1В — четырёхконтактный цилиндрический низкочастотный соединитель завода «Элекон» с резьбовой фиксацией, паечным монтажом, рабочим напряжением от 560 до 700 В и всеклиматическим тропикоустойчивым исполнением. Изделие рассчитано на эксплуатацию при температуре от минус 60 до плюс 100 градусов Цельсия, имеет металлический корпус, карболитовый изолятор, контакты с серебряным или золотым покрытием, минимальную наработку 1000 часов, ресурс 500 сочленений и расчленений и срок сохраняемости 15 лет.
