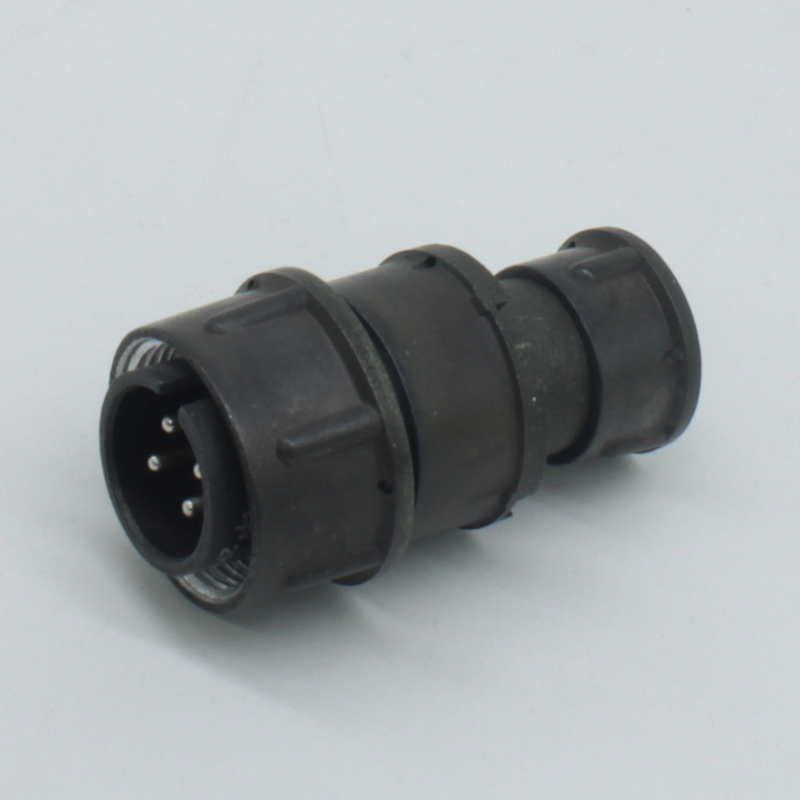

Назначение соединителя 2РМДТ18КПЭ4Ш5В1В

Соединитель 2РМДТ18КПЭ4Ш5В1В (артикул 2199) относится к категории 2РМД и представляет собой низкочастотный цилиндрический разъём. Его основное назначение — соединение и разъединение электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Изделие применяется там, где требуется надёжная коммутация при воздействии неблагоприятных факторов окружающей среды.

Конструктивно соединитель состоит из двух частей — вилки и розетки. Резьбовое соединение обеспечивает механическую прочность и устойчивость к вибрационным и ударным нагрузкам. Поляризация корпусов выполнена одношпоночным способом, что исключает неправильную стыковку. Исполнение — негерметичное, тропикоустойчивое.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Условный размер корпуса: 18.
• Количество контактов: 4.
• Максимальная токовая нагрузка на одиночный контакт: 15 А.
• Суммарная токовая нагрузка на соединитель: 50 А.
• Максимальное рабочее напряжение: 560 В, для отдельных типов — до 700 В.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Сопротивление контактов: не более 2,5 мОм.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне климатических и механических воздействий. Температура окружающего воздуха — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Относительная влажность при температуре плюс 35 градусов Цельсия достигает 98 процентов.

По атмосферному давлению заявлены следующие пределы: рабочее пониженное давление — 133,32 умноженное на 10 в минус 12 степени Паскаля; повышенное давление — 50,6 умноженное на 10 в 4 степени Паскаля.

Механическая стойкость

Вибрационные нагрузки: диапазон частот от 1 Гц до 5000 Гц с амплитудой ускорения до 490 метров на секунду в квадрате. Ударные нагрузки: одиночные удары с пиковым ударным ускорением до 5000 метров на секунду в квадрате; многократные удары с пиковым ударным ускорением до 1000 метров на секунду в квадрате.

Надёжность, ресурс и область применения

Гарантийный срок хранения соединителей составляет 15 лет с момента изготовления. Минимальная наработка изделия — не менее 5000 часов. Максимальное количество циклов разъединения — до 500.

Благодаря сочетанию высокой токовой нагрузки, стойкости к вибрации, ударам и широкому температурному диапазону, соединитель 2РМДТ18КПЭ4Ш5В1В находит применение в военной и гражданской электронике. Он подходит для использования в составе радиоэлектронной аппаратуры, где требуется надёжное соединение цепей при воздействии неблагоприятных условий эксплуатации.

Ключевые особенности

1. Низкочастотный цилиндрический разъём с резьбовым соединением.
2. Четыре контакта с нагрузкой до 15 А на контакт и до 50 А суммарно.
3. Рабочее напряжение до 560 В, для отдельных типов — до 700 В.
4. Тропикоустойчивое исполнение, негерметичный корпус.
5. Одношпоночная поляризация корпусов.
6. Длительный срок хранения — 15 лет.
7. Наработка не менее 5000 часов и до 500 разъединений.

Производитель в предоставленных данных не указан. Комплектация и страна производства в исходной информации не приводятся.
