Назначение соединителя

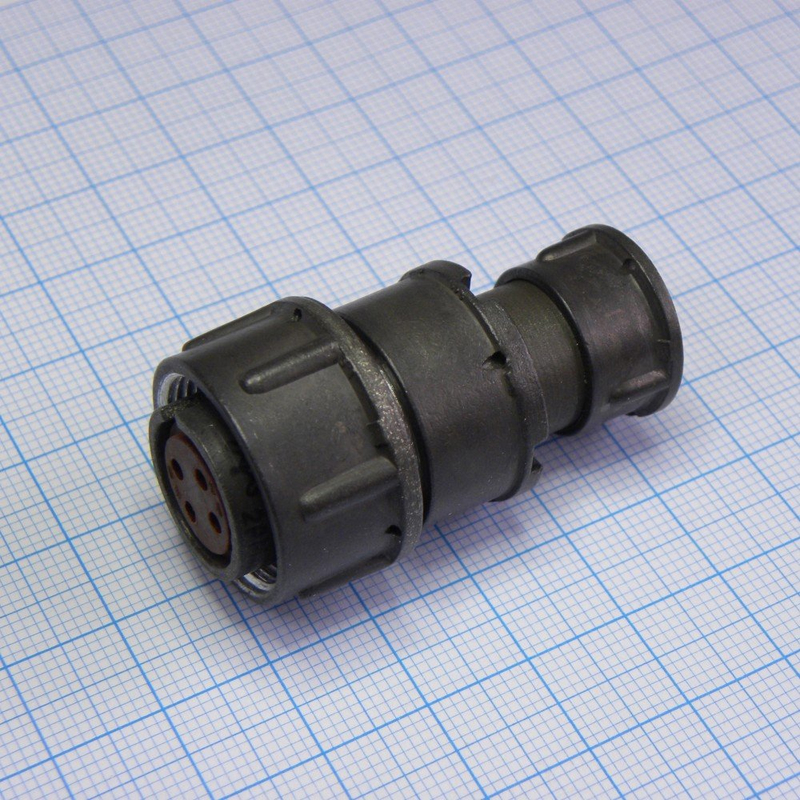

2РМДТ18КПЭ4Г5В1В Лтава «5» — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РМДТ производства ПАО «Завод Лтава». Изделие предназначено для надёжного соединения электрических цепей в тропикоустойчивом и всеклиматическом исполнении. Розетка применяется в радиоэлектронной и радиотехнической аппаратуре для длинных электрических цепей общего назначения, где требуется стабильная передача сигнала и питающих напряжений.

Конструкция предусматривает резьбовую фиксацию ответной части, что обеспечивает механическую стойкость сочленения при воздействии вибраций и ударных нагрузок. Кабельная розетка оснащена прямым патрубком и гайкой для экранированного кабеля, что позволяет организовать экранированный ввод и защитить цепи от внешних помех.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение в составе аппаратуры.

• Посадочный диаметр — 18 мм.
• Число контактов — 4, контакты извлекаемые.
• Диаметр контакта — 1,5 мм, покрытие — серебро.
• Токовая нагрузка — до 15 А на контакт и до 50 А суммарно.
• Рабочее напряжение — до 560 В переменного или постоянного тока, частота до 3 МГц.
• Теплостойкость — 100 °С.
• Рабочая температура — от минус 60 до плюс 100 °С.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность — 1850 В.
• Ёмкость между контактами — не более 6 пФ.
• Устойчивость к механическим ударам — до 5000 м/с².
• Устойчивость к линейному ускорению — 2000 м/с².
• Метод монтажа — обжимка контактов.
• Климатическое исполнение — В, всеклиматическое по ГОСТ.

Розетка негерметичная. Указанные значения токовой нагрузки и напряжения относятся к работе соединителя в пределах нормированных условий эксплуатации.

Расшифровка обозначения

Обозначение 2РМДТ18КПЭ4Г5В1В построено по стандартной схеме и может быть прочитано по элементам.

1. 2РМДТ — серия соединителя.
2. 18 — посадочный диаметр, 18 мм.
3. КПЭ — кабельная розетка с прямым патрубком для экранированного кабеля.
4. 4 — число контактов.
5. Г — многоконтактное исполнение.
6. 5 — диаметр контакта 1,5 мм.
7. В — серебряное покрытие контактов.
8. 1 — теплостойкость 100 °С.
9. В — всеклиматическое исполнение.

Особенности и применение

Соединитель сочетает компактный посадочный диаметр 18 мм с четырьмя силовыми контактами, что позволяет передавать как сигнальные, так и достаточно мощные токовые цепи. Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает стабильность электрического контакта при многократных сочленениях. Извлекаемые контакты упрощают монтаж и обслуживание: при необходимости контакт может быть извлечён и заменён без замены всего корпуса.

Всеклиматическое исполнение В и тропикоустойчивое исполнение делают розетку пригодной для эксплуатации в условиях повышенной влажности, перепадов температур и агрессивной среды. Диапазон рабочих температур от минус 60 до плюс 100 °С и высокая стойкость к ударам и линейным ускорениям позволяют применять изделие в аппаратуре, подверженной интенсивным механическим воздействиям.

Область применения — радиоэлектронная и радиотехническая аппаратура, длинные электрические цепи общего назначения, экранированные кабельные сборки. Метод монтажа — обжимка контактов, что обеспечивает надёжное и воспроизводимое соединение проводников с контактами розетки.

Данные каталога

Артикул изделия — 20119. Категория — 2РМД. Производитель — Лтава. Приемка — «5». Год — 2015.
