Назначение разъёма 2РМДТ18КПЭ4Г5В1В

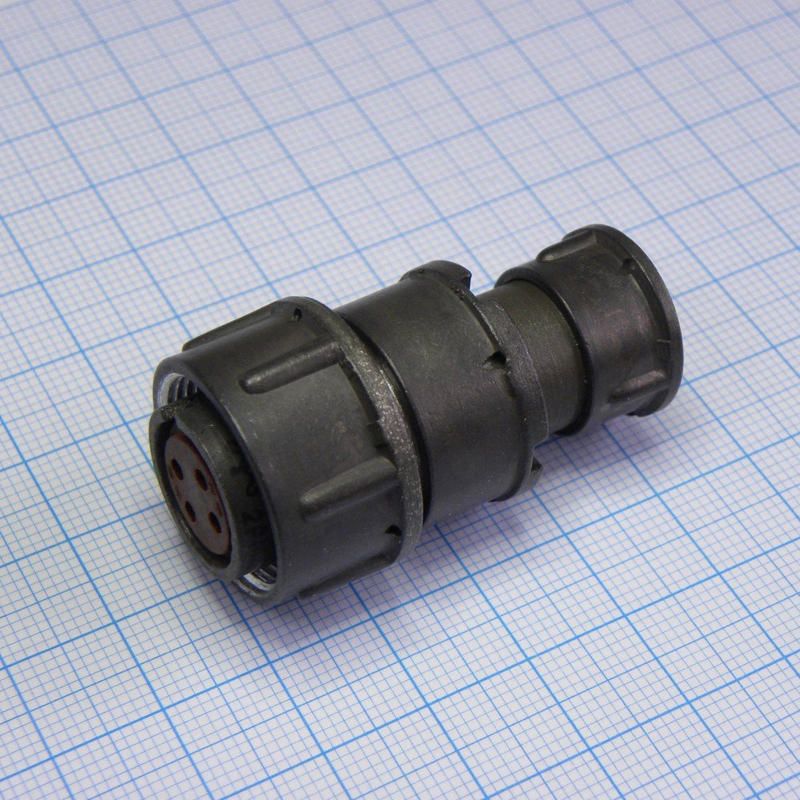

Разъём 2РМДТ18КПЭ4Г5В1В производства завода «Элекон» — это цилиндрический низкочастотный соединитель серии 2РМДТ, поставляемый с приёмкой отдела технического контроля «ОТК». Изделие предназначено для надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц. Конструктивно это розетка внутреннего объёмного монтажа, то есть подключение проводников выполняется пайкой внутри корпуса.

Основное назначение — коммутация цепей в промышленных и специальных системах электроники, где предъявляются повышенные требования к надёжности соединений и стойкости к воздействию внешней среды. Благодаря всеклиматическому тропикоустойчивому исполнению разъём применяется в аппаратуре, работающей в широком диапазоне температур и при высокой влажности.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, указанные для данной модели.

• Число контактов — 4.
• Материал корпуса — металл; изолятор — карболит.
• Сопротивление изоляции — не менее 1000 МОм, в нормальных условиях — до 5000 МОм.
• Покрытие контактов — серебро.
• Максимальное рабочее напряжение — 700 В.
• Рабочий ток на контакт — от 4 до 36 А.
• Диапазон рабочих температур — от минус 60 °C до плюс 100 °C, теплостойкость 1 (до 100 °C).
• Типоразмер корпуса — 18, вид исполнения — КПЭ.
• Исполнение — всеклиматическое тропикоустойчивое, позиция «В».
• Соединение — резьбовое, ресурс сочленений — 500 циклов.
• Монтаж — внутренний объёмный, пайка.
• Экранирование — есть; герметичность — негерметичный; левая розетка отсутствует.
• Приёмка — «ОТК»; год выпуска — 2025.
• Соответствие — ТУ ГЕ0.364.126 ТУ; гарантия — 6 месяцев.

Условия эксплуатации и устойчивость к воздействиям

Разъём рассчитан на работу в жёстких условиях. Он выдерживает вибрационные нагрузки, механические удары с ускорением до 1000 м/с², воздействие повышенной влажности 98 % при температуре плюс 40 °C, а также пониженное атмосферное давление. Совокупность этих свойств делает модель пригодной для применения в аппаратуре, эксплуатируемой в неотапливаемых помещениях, на подвижных объектах и в регионах с тропическим климатом.

Экранированное исполнение снижает влияние внешних электромагнитных помех на передаваемый сигнал, что важно при работе с низкочастотными цепями управления, питания и сигнализации.

Применение

Изделие применяется в промышленных и специальных системах электроники, где требуется высокая надёжность соединений в тяжёлых условиях эксплуатации. Типовые области использования:

1. Промышленное оборудование и системы автоматики.
2. Приборы и блоки, работающие при широком перепаде температур.
3. Аппаратура, подверженная вибрации и ударам.
4. Устройства, эксплуатируемые при повышенной влажности и пониженном давлении.

Комплектация и особенности поставки

Товар поставляется в заводской упаковке. Артикул позиции — 20125, категория — 2РМД, производитель — Элекон. Каждая партия проходит приёмку отдела технического контроля, что подтверждает соответствие заявленным техническим условиям. При подборе аналогов и монтаже следует учитывать типоразмер корпуса 18, вид исполнения КПЭ, число контактов и способ подключения — пайку при внутреннем объёмном монтаже.
