Назначение разъема 2РМДТ18КПЭ4Г5В1В

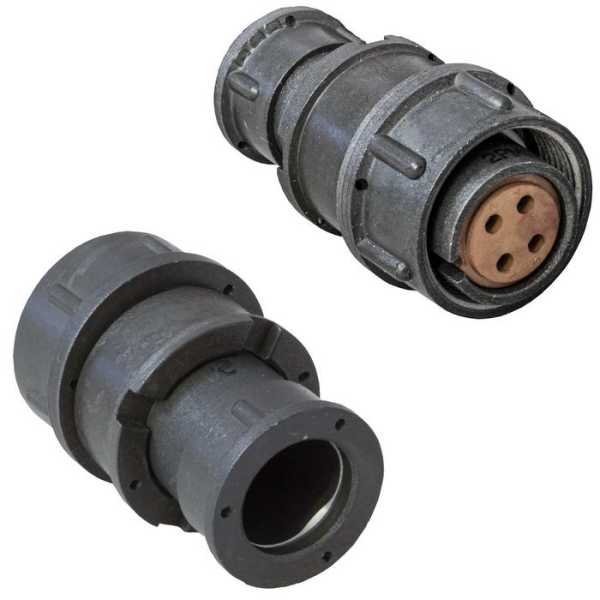

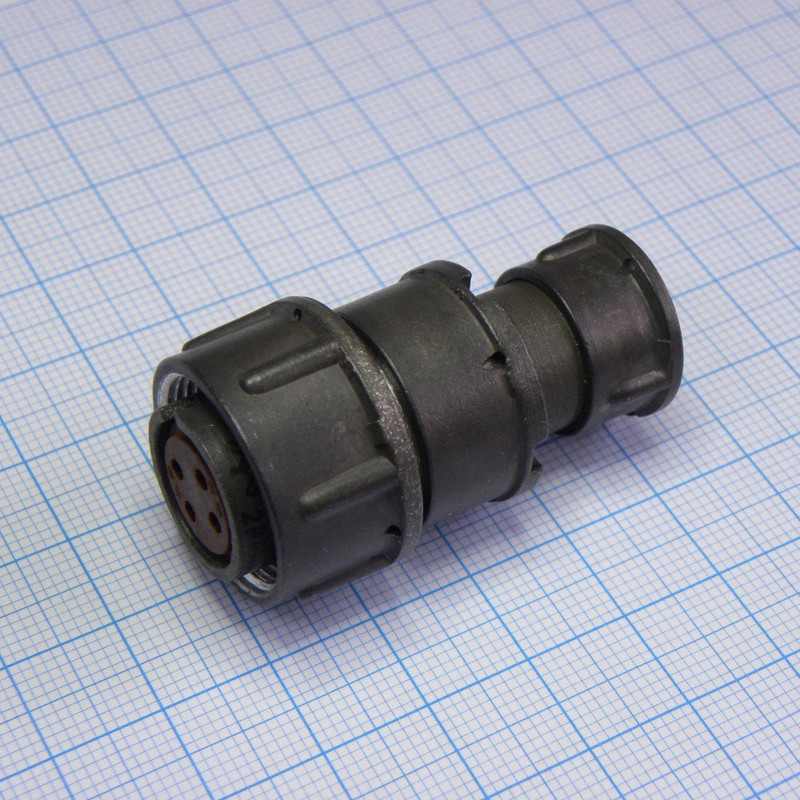

Разъем 2РМДТ18КПЭ4Г5В1В производства АО «Завод Элекон» (Казань) — это цилиндрический низкочастотный соединитель серии 2РМДТ, изготовленный в соответствии с ГОСТ и техническими условиями ГЕ0.364.126ТУ. Изделие предназначено для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока и применяется там, где требуется компактное, механически прочное и климатически устойчивое соединение с малым числом контактов.

Модель поставляется с приемкой «ОТК», что означает стандартную приемку завода-изготовителя, и приемкой «5» по ГЕ0.364.126ТУ. Артикул позиции — 20124, категория — 2РМД, год выпуска — 2025, поставка осуществляется в заводской упаковке.

Подтвержденные технические особенности

Конструкция разъема сочетает металлический корпус и изолятор из карболита, что обеспечивает жесткость механической сборки и устойчивость к климатическим воздействиям. Контакты покрыты серебром, благодаря чему снижается переходное сопротивление и сохраняется стабильность соединения при длительной эксплуатации.

• Серия и типоразмер: 2РМДТ, типоразмер 2РМДТ-18К.
• Общее количество контактов: 4.
• Рабочая частота: до 3 МГц.
• Климатическое исполнение: всеклиматическое, в том числе тропикоустойчивое.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Исполнение «В» — всеклиматическое, «1» — теплостойкость до 100 градусов Цельсия, что соответствует условию В2.1 по ГОСТ 15150-69.
• Сопротивление изоляции в нормальных условиях: не менее нескольких тысяч мегом.
• Максимальное рабочее напряжение: порядка 560–700 вольт в зависимости от редакции технических условий.
• Количество сочленений и расчленений: до 500 циклов.
• Сохраняемость изделия: до порядка 15 лет.
• Допускается многократная перепайка контактов — до 3 раз.

Конструктивные особенности и условия монтажа

Соединитель выполнен негерметичным и рассчитан исключительно на внутренний монтаж. Металлический корпус и карболитовый изолятор формируют жесткую механическую конструкцию, устойчивую к воздействию климатических факторов, включая тропические условия. Серебряное покрытие контактов улучшает электрические параметры соединения и продлевает срок стабильной работы.

Объемный монтаж предполагает пайку проводников непосредственно к контактам разъема, поэтому допустимое число перепаек ограничено — не более трех раз для каждого контакта. Такое ограничение связано с необходимостью сохранить целостность покрытия и надежность электрического контакта.

Область применения

Разъем 2РМДТ18КПЭ4Г5В1В применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Благодаря всеклиматическому исполнению и широкому температурному диапазону он подходит для эксплуатации в составе приборов, блоков и устройств, работающих в негерметизированных условиях внутри аппаратуры. Типовые сферы использования — низкочастотные цепи внутреннего объемного монтажа, где требуется четыре контакта, механическая прочность соединения и устойчивость к температуре от минус 60 до плюс 100 градусов Цельсия.

Изделие выпускается с приемкой «ОТК» и соответствует требованиям ГЕ0.364.126ТУ, что подтверждает его пригодность для применения в ответственных электрических соединениях в рамках заявленных характеристик.

Комплектация и страна производства

Страна производства — Россия, изготовитель — АО «Завод Элекон», город Казань. Поставка осуществляется в заводской упаковке. Модель имеет всеклиматическое исполнение «В», теплостойкость до 100 градусов Цельсия (исполнение «1») и соответствует условию В2.1 по ГОСТ 15150-69. Разъем поставляется с приемкой «5» по ГЕ0.364.126ТУ и стандартной приемкой «ОТК».
