Назначение разъема 2РМДТ18КПЭ4Г5В1В

2РМДТ18КПЭ4Г5В1В — это цилиндрический негерметичный низкочастотный тропикоустойчивый разъем производства компании Элекон (АО «Завод Элекон», Казань). Изделие предназначено для надежного соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц в радиоэлектронной аппаратуре. Разъем применяется в узлах и блоках аппаратуры, работающей в сложных условиях эксплуатации, и обеспечивает стабильную коммутацию при повышенных требованиях к виброустойчивости и климатической стойкости.

Конструкция и особенности

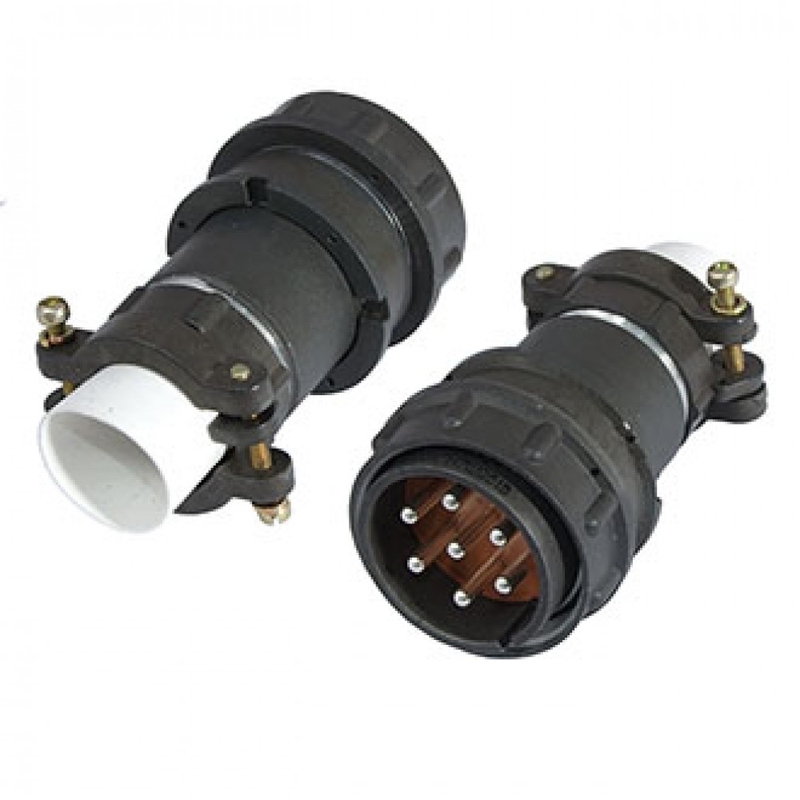

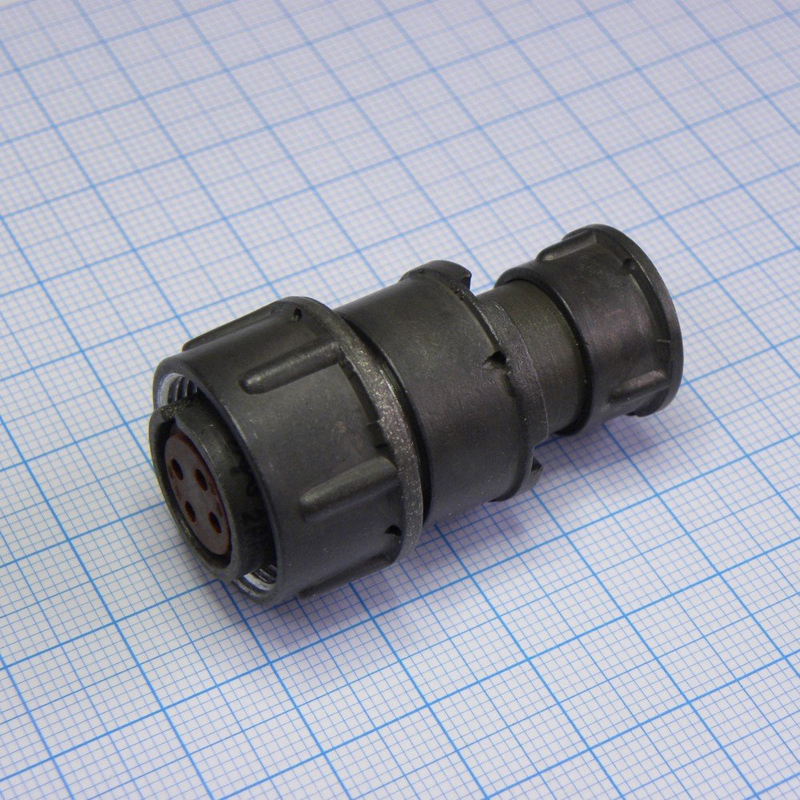

Разъем имеет кабельный корпус исполнения К с прямым патрубком П, посадочный диаметр 18 мм и 4 контакта, что отражено в обозначении Э. Корпус выполнен из алюминиевого сплава, изолятор — из карболита, а покрытие контактов — золото или серебро. Монтаж осуществляется методом обжимки, фиксация соединения — резьбовая. Такое сочетание материалов и способов монтажа обеспечивает механическую прочность и надежный электрический контакт.

Изделие относится к негерметичным разъемам, то есть не предназначено для работы при непосредственном воздействии влаги под давлением, однако обладает тропикоустойчивым исполнением и подходит для эксплуатации в условиях повышенной влажности и температуры.

Электрические параметры

• Рабочее напряжение — до 560 В, максимальное — до 700 В.
• Токовая нагрузка на контакт — до 15 А, общая на разъем — до 50 А.
• Сопротивление контактов — не более 0,005 Ом, по некоторым данным — 2,5 мОм.
• Емкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 1850 В.

Условия эксплуатации

• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Синусоидальная вибрация — 1–5000 Гц с ускорением до 490 метров на секунду в квадрате.
• Минимальная наработка — 1000 часов.
• Число циклов сочленения-расчленения — 500.

Применение

Разъем 2РМДТ18КПЭ4Г5В1В применяется в радиоэлектронной аппаратуре, где требуется надежное соединение цепей постоянного и переменного тока с частотой до 3 МГц. Благодаря тропикоустойчивому исполнению он подходит для узлов и блоков, эксплуатируемых в сложных климатических условиях. Обжимной монтаж и резьбовая фиксация упрощают сборку и обслуживание, а стойкость к вибрации с ускорением до 490 метров на секунду в квадрате делает изделие пригодным для работы в составе подвижных и вибронагруженных систем.

Артикул изделия — 50015, категория — 2РМД, производитель — Элекон. Год выпуска — 2017. Разъем соответствует назначению, заявленному для серии 2РМД, и обеспечивает коммутацию в соответствии с указанными электрическими и эксплуатационными характеристиками.
