Назначение разъёма 2РМДТ18КПЭ4Г5В1В

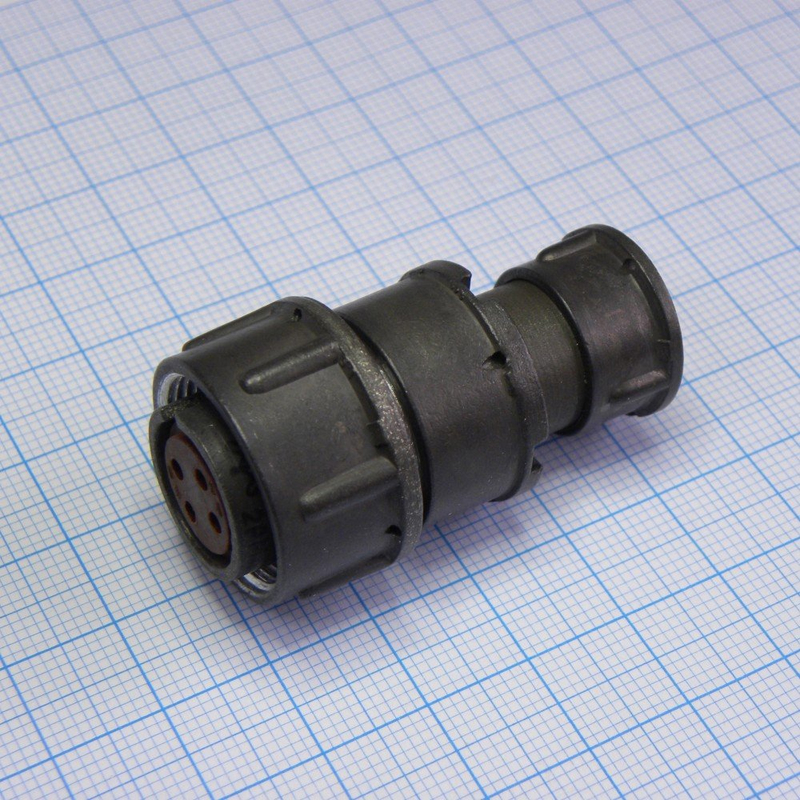

2РМДТ18КПЭ4Г5В1В «5» — кабельная розетка цилиндрического разъёма серии 2РМДТ производства завода «Элекон» (Казань). Изделие предназначено для соединения сигнальных и силовых электрических цепей в составе промышленного, энергетического, транспортного и других видов оборудования, где требуется надёжный контакт при широком диапазоне температур и внешних воздействий.

Розетка рассчитана на сочленение с вилкой 2РМД18КПЭ4Г5В1 или аналогичным ответным элементом серии 2РМД/2РМДТ. Механическая фиксация соединения обеспечивается винтовым или быстроразъёмным кольцом, что исключает самопроизвольное расчленение при вибрации.

Подтверждённые технические характеристики

Ниже приведены параметры, соответствующие справочным данным завода-изготовителя.

• Число контактов — 4, исполнение негерметичное, кабельное.
• Максимальное рабочее напряжение переменного и постоянного тока — до 560 В; в ряде справочных материалов указывается предельное значение до 700 В.
• Максимальный ток на один контакт — до 15 А, суммарный ток на соединитель — до 50 А.
• Контакты диаметром 1,5 мм с серебряным покрытием.
• Сопротивление контакта — не более 0,0025 Ом.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Посадочный диаметр корпуса — 18 мм; корпус металлический, изолятор из карболита.
• Масса разъёма — ориентировочно от 16,5 до 23 г в зависимости от исполнения и поставщика.
• Диапазон рабочих температур — от минус 60 °C до плюс 100 °C; при смене температур с учётом перегрева контактов — до плюс 180 °C.
• Стойкость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц.
• Работоспособность при пониженном атмосферном давлении вплоть до вакуумных условий.
• Количество сочленений и расчленений — не менее 500 циклов.
• Минимальный срок сохраняемости — не менее 15 лет, минимальная наработка — не менее 1000 ч.

Исполнение и приёмка

Обозначение «5» в наименовании относится к варианту приёмки и контроля по заводской номенклатуре «Элекона», а не к числу контактов. Для конкретного партийного исполнения, возможных отличий по материалу покрытия и дополнительных требований к контролю следует сверяться с техническими условиями ГЕ0.364.126ТУ и сертификационными картами завода-изготовителя.

Год выпуска указанной позиции — 2016. Артикул товара — 20121. Категория — 2РМД. Производитель — Элекон.

Применение и условия эксплуатации

Разъём применяется в промышленной, энергетической и транспортной отраслях, где необходимы надёжное электрическое соединение и механическая фиксация. Благодаря металлическому корпусу, карболитовому изолятору и серебряному покрытию контактов изделие сохраняет рабочие параметры при вибрации, перепадах температур и пониженном атмосферном давлении.

Малый посадочный диаметр корпуса 18 мм и масса в пределах от 16,5 до 23 г позволяют использовать розетку в компактных узлах и жгутах, в том числе в труднодоступных местах. Ресурс не менее 500 циклов сочленения и расчленения и минимальная наработка не менее 1000 ч обеспечивают пригодность для периодического подключения и длительной эксплуатации.

Совместимость и комплектация

Розетка 2РМДТ18КПЭ4Г5В1В сочленяется с вилкой 2РМД18КПЭ4Г5В1 и аналогичными ответными частями серии 2РМД/2РМДТ. Сведения о комплектации поставки, гарантийных обязательствах и стране производства в приведённых данных не указаны и должны уточняться у завода-изготовителя.
