Назначение и область применения

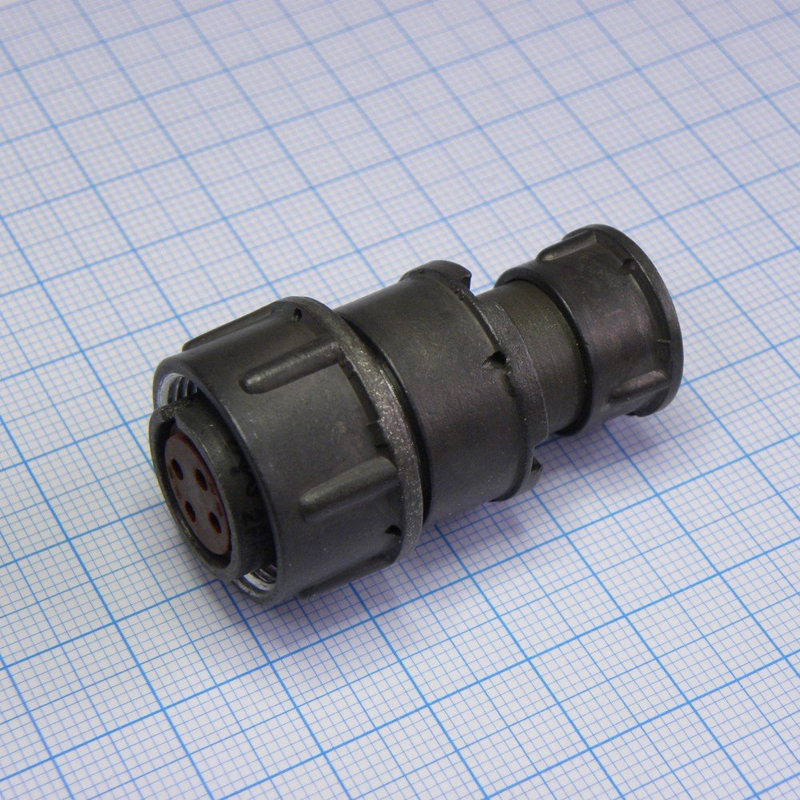

2РМДТ18КПЭ4Г5В1В — это кабельная розетка серии 2РМДТ, изготовленная заводом «Элекон» в Казани по техническим условиям ГЕ0.364.126. Изделие относится к категории 2РМД и предназначено для электрического соединения кабельных линий в составе радиоэлектронной аппаратуры, измерительной техники и промышленного оборудования. Конструкция ориентирована на эксплуатацию в условиях повышенных требований к вибрационным и температурным нагрузкам, что подтверждается маркировкой «5» — вид приемки, соответствующий повышенным требованиям к качеству и надежности.

Розетка применяется там, где требуется стабильная передача сигнала и питания при интенсивных механических воздействиях: в бортовых системах, наземной аппаратуре и устройствах, работающих при пониженном давлении и высокой влажности.

Технические характеристики

Электрические параметры

• Количество контактов: 4.
• Диаметр контактов: 1,5 мм.
• Токовая нагрузка: до 15 А на контакт, до 50 А суммарно.
• Рабочее напряжение: до 560 В постоянного и переменного тока.
• Сопротивление контакта: не более 0,0025 Ом.
• Сопротивление изоляции: не менее 5000 МОм.

Конструктивные особенности

Посадочный диаметр разъема составляет 18 мм. Корпус выполнен металлическим, изолятор — из карбонита, контакты имеют посеребренное покрытие. Разъем цилиндрической формы, негерметичный, с прямым патрубком для кабеля и извлекаемыми контактами. Такая конструкция упрощает монтаж и обслуживание кабельных сборок.

Условия эксплуатации и надежность

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия, при этом допускается перегрев контактов до плюс 180 градусов Цельсия. Розетка выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 100 g.

Эксплуатация возможна при пониженном давлении 133,32 умноженное на 10 в минус двенадцатой степени Паскаля и относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Наработка составляет не менее 1000 часов, количество циклов сочленения-расчленения — 500. Срок сохраняемости — 15 лет.

Маркировка и комплектация

Модель имеет маркировку «5» — вид приемки, подтверждающий соответствие изделия установленным требованиям. Год выпуска, указанный в характеристиках, — 2015. Артикул товара — 20120. Изделие поставляется в соответствии с техническими условиями ГЕ0.364.126, разработанными для серии 2РМДТ.

Розетка предназначена для соединения с ответными частями серии 2РМДТ, обеспечивая надежный электрический контакт и механическую фиксацию в составе кабельных сборок.
