Назначение соединителя 2РМДТ18КПЭ4Г5В1В

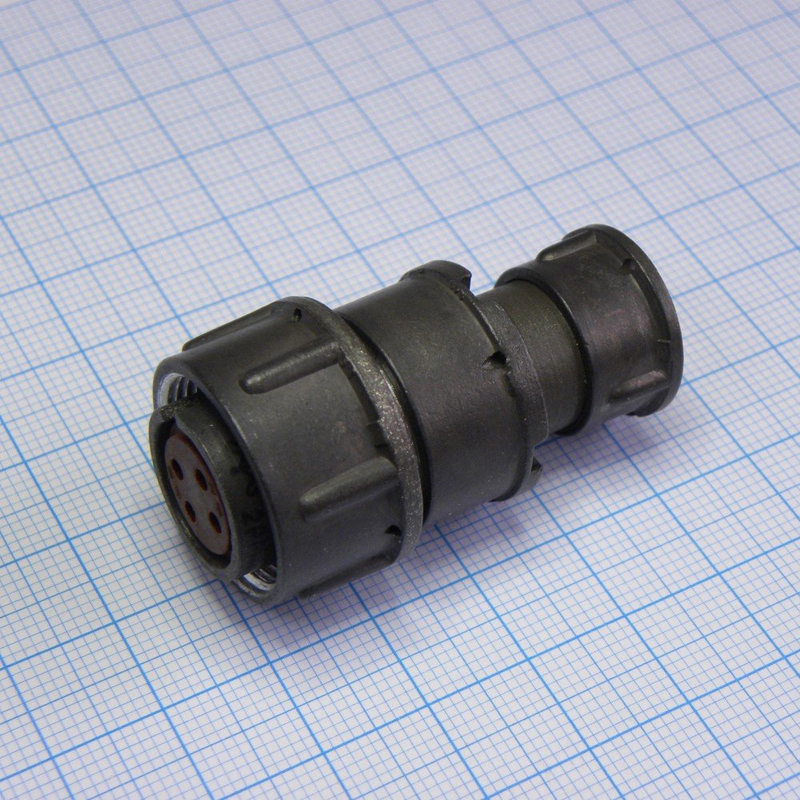

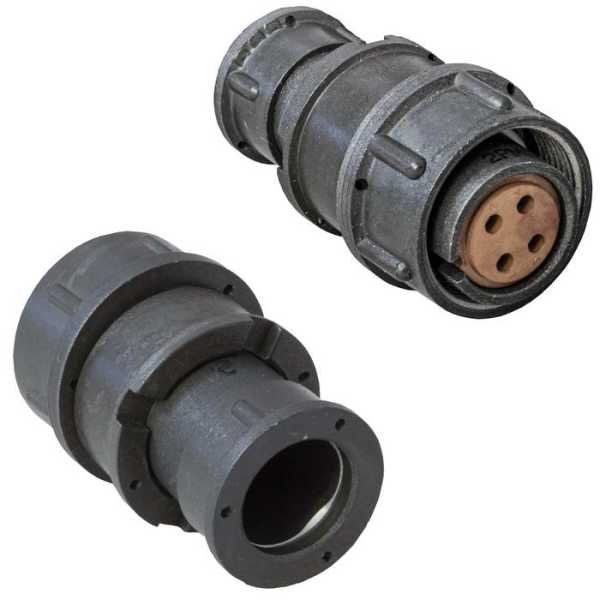

2РМДТ18КПЭ4Г5В1В — это кабельная розетка серии 2РМДТ, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжная коммутация цепей и удобство многократного сочленения и расчленения. Розетка выпускалась в период 2015–2026 годов и поставлялась с приемкой ОТК, что подтверждает прохождение заводского контроля качества.

Конструктивные особенности

Соединитель представляет собой негерметичный цилиндрический низкочастотный разъём с резьбовой фиксацией. Конструкция рассчитана на внутренний объёмный монтаж пайкой, что позволяет выполнять проводной монтаж непосредственно внутри корпуса разъёма. Всеклиматическое исполнение В обеспечивает работоспособность изделия в различных климатических зонах, а теплостойкость материалов достигает 100 градусов Цельсия.

Основные параметры контактов и корпуса

• Количество контактов: 4
• Диаметр контактов: 1,5 мм
• Рабочее напряжение: до 560 В
• Максимальный ток на контакт: 15 А
• Максимальный ток на соединитель: до 50 А
• Материал корпуса: металл
• Материал изолятора: карболит
• Покрытие контактов: серебро или золото

Эксплуатационные характеристики

Розетка рассчитана на работу в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия, при этом допускается перегрев контактов до плюс 180 градусов Цельсия. Сопротивление изоляции составляет не менее 1000 МОм, что обеспечивает надёжную электрическую развязку цепей. Наработка изделия — не менее 1000 часов, а количество циклов сочленения и расчленения — не менее 500.

Область применения

1. Коммутация цепей питания и сигнальных цепей в блоках радиоэлектронной аппаратуры.
2. Подключение кабельных сборок к приборам и устройствам специального назначения.
3. Использование в аппаратуре общего назначения, где требуются низкочастотные цилиндрические разъёмы с резьбовым соединением.

Благодаря сочетанию металлического корпуса, теплостойкого карболитового изолятора и покрытия контактов серебром или золотом, соединитель 2РМДТ18КПЭ4Г5В1В подходит для условий, требующих стойкости к вибрации, перепадам температур и многократной коммутации. Артикул изделия — 2190, категория — 2РМД.
