Назначение разъёма 2РМДТ18КПЭ4Г5В1В

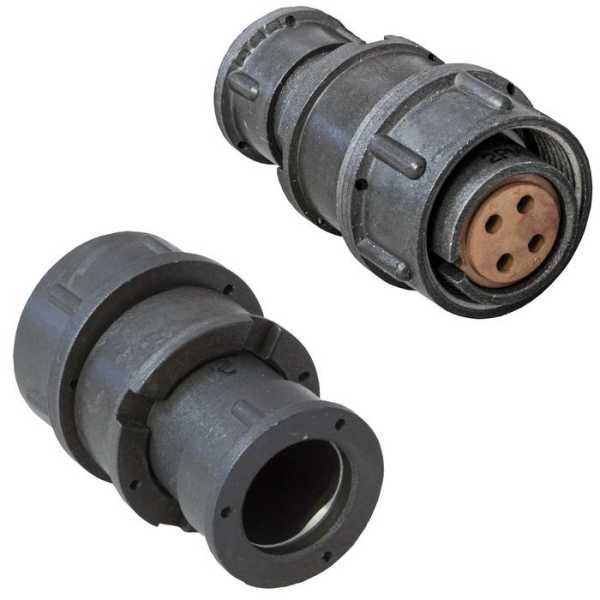

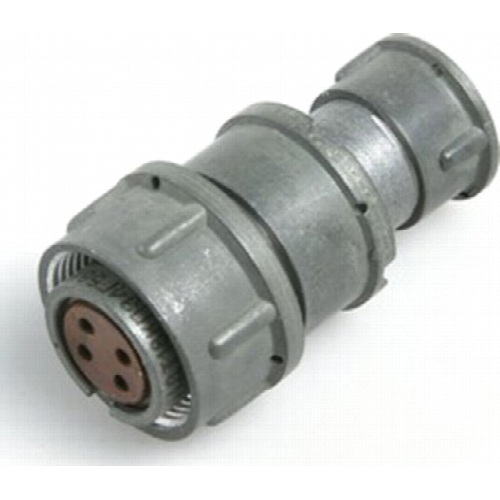

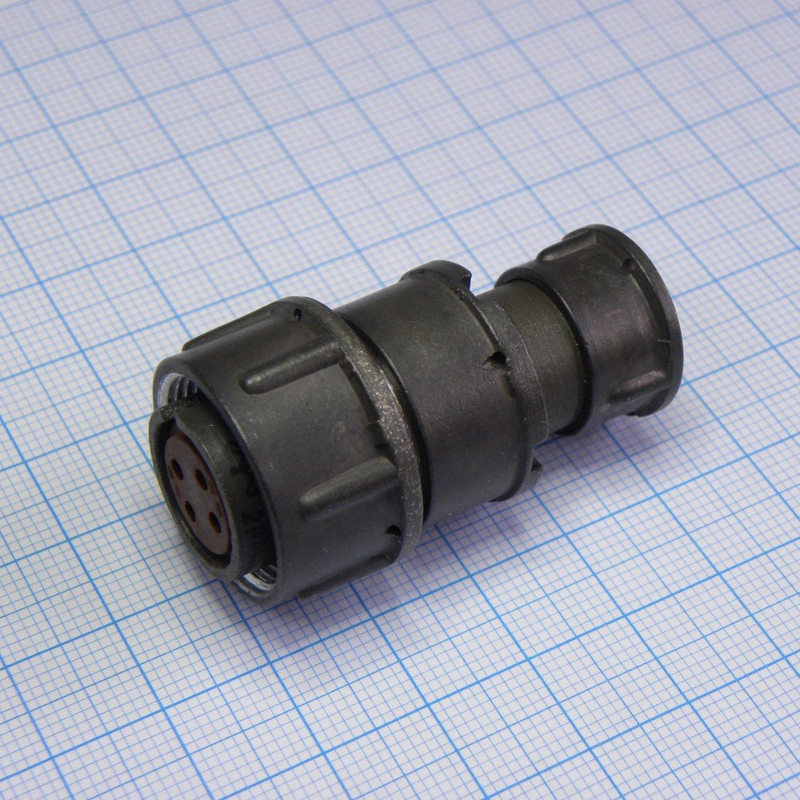

Разъём 2РМДТ18КПЭ4Г5В1В представляет собой кабельную розетку с четырьмя контактами, предназначенную для соединения электрических цепей. Изделие относится к серии 2РМДТ — негерметичных цилиндрических соединителей, устойчивых к тропическим условиям эксплуатации.

Основное назначение разъёма — обеспечение надёжного соединения и разъединения электрических цепей переменного и постоянного тока с частотой до 3 мегагерц. Он применяется в узлах радиоэлектронной аппаратуры как специального, так и общего назначения.

Подтверждённые технические характеристики

Ниже приведены параметры разъёма, соответствующие данным производителя серии 2РМДТ.

• Тип соединителя: 2РМДТ, кабельная розетка с прямым патрубком
• Количество контактов: 4
• Рабочее напряжение: до 560 вольт, максимальное напряжение может достигать 700 вольт в зависимости от типа и номинала
• Максимальная токовая нагрузка на контакт: до 15 ампер
• Диаметр контакта: 1,5 миллиметра
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия
• Материал корпуса: алюминиевый сплав
• Покрытие контактов: серебро
• Посадочный диаметр: 18 миллиметров
• Вес: около 17 граммов

Конструктивные особенности и устойчивость к воздействиям

Конструкция разъёма включает прямой патрубок, что упрощает монтаж кабеля и обеспечивает удобство подключения в стеснённых условиях радиоэлектронных узлов. Корпус из алюминиевого сплава обладает небольшим весом и стойкостью к коррозии, а серебряное покрытие контактов снижает переходное сопротивление и повышает надёжность электрического соединения.

Разъём 2РМДТ18КПЭ4Г5В1В обладает высокой устойчивостью к механическим воздействиям. Он выдерживает синусоидальные вибрации в диапазоне частот от 1 до 5000 герц и механические удары с ускорением до 5000 метров на секунду в квадрате. Благодаря этим качествам изделие сохраняет работоспособность в условиях интенсивной тряски и ударных нагрузок.

Серия 2РМДТ относится к негерметичным соединителям, однако отличается устойчивостью к тропическим условиям, что подтверждает возможность её применения в регионах с повышенной влажностью и температурой.

Области применения

Разъёмы серии 2РМДТ, включая модель 2РМДТ18КПЭ4Г5В1В, используются в различных отраслях промышленности благодаря своей надёжности и универсальности. Наиболее часто их применяют в следующих направлениях:

1. Энергетическая промышленность — для коммутации цепей питания и управления.
2. Радиоэлектронная промышленность — для подключения блоков и модулей аппаратуры.
3. Производство аппаратуры специального назначения, где требуются стойкость к вибрации и ударам.
4. Общее машиностроение и приборостроение — для соединения электрических цепей в составе различных устройств.

Таким образом, разъём 2РМДТ18КПЭ4Г5В1В является универсальным соединительным элементом, сочетающим компактные размеры, широкий температурный диапазон и устойчивость к интенсивным механическим нагрузкам. Артикул изделия — 2189, категория — 2РМД.
