Назначение соединителя 2РМДТ18КПЭ4Г5В1В

Соединитель 2РМДТ18КПЭ4Г5В1В относится к категории 2РМД и представляет собой цилиндрический низкочастотный тропикоустойчивый электрический разъем. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Рабочее напряжение составляет до 560 или 700 В в зависимости от типономинала. Разъем применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, где требуется надежная коммутация цепей и стойкость к воздействию климатических факторов.

Подтвержденные технические особенности

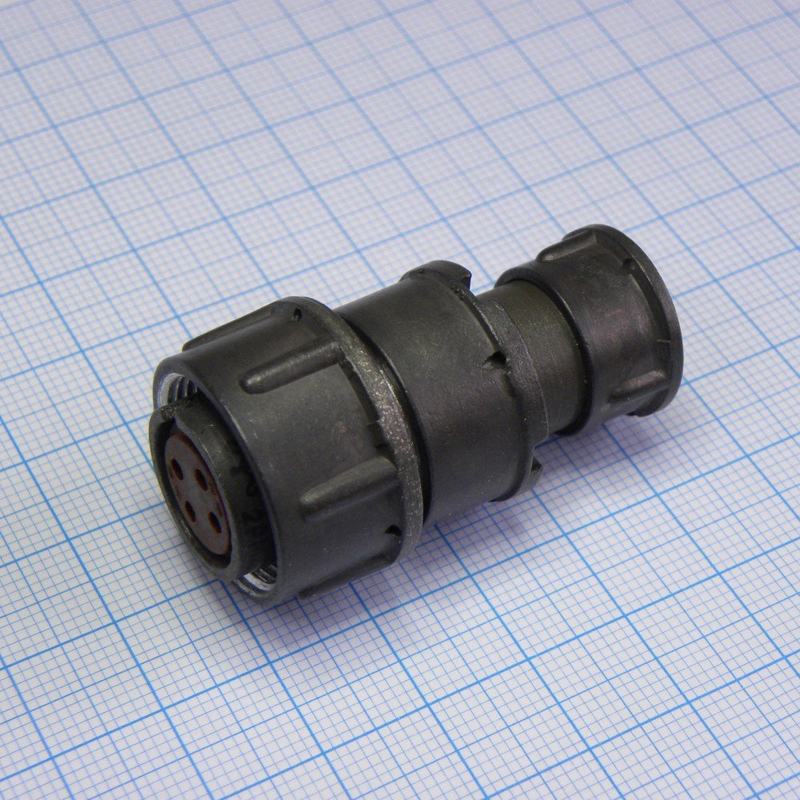

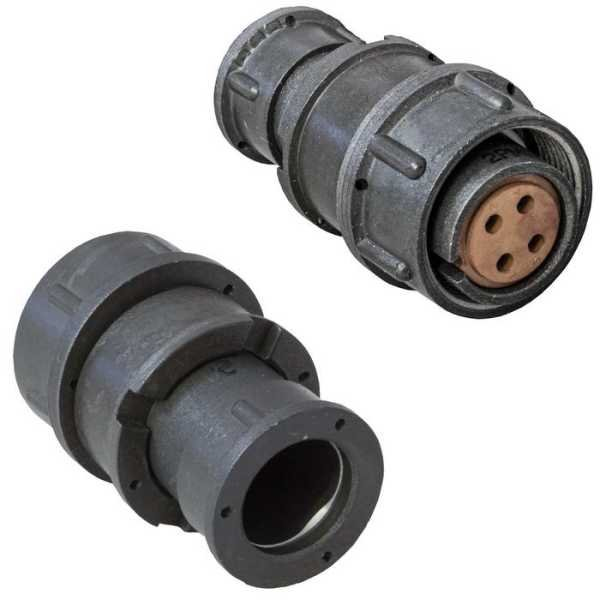

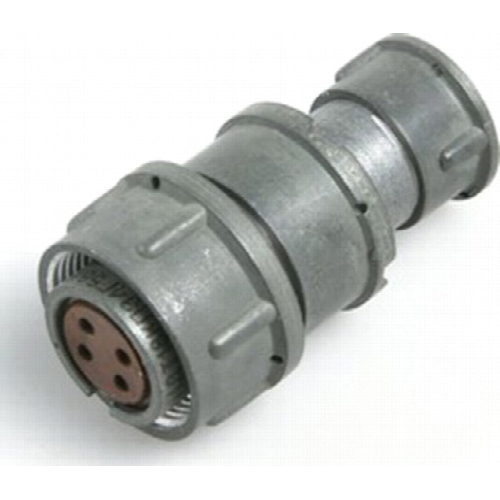

Конструкция соединителя включает кабельную розетку и соответствующую ей кабельную или блочную вилку. Сочленение частей выполняется посредством резьбовой фиксации, что обеспечивает механическую прочность и стабильность электрического контакта при эксплуатации. Корпус изготовлен из алюминиевого сплава.

Разъем оснащен прямым патрубком с гайкой для экранированного кабеля. Такое исполнение позволяет использовать изделие с различными типами проводов и обеспечивает удобство монтажа кабельной части.

• Тип соединителя: негерметичный, тропикоустойчивый.
• Количество контактов: 4.
• Диаметр контактов: 1,5 мм.
• Максимальная токовая нагрузка на один контакт: до 15 А.
• Общая максимальная токовая нагрузка на соединитель: до 50 А.
• Покрытие контактов: серебро.
• Посадочный диаметр корпуса розетки: 18 мм.
• Исполнение: всеклиматическое.

Область применения и условия эксплуатации

Соединители 2РМДТ18КПЭ4Г5В1В используются в составе узлов и блоков радиоэлектронной аппаратуры специального и общего назначения. Благодаря всеклиматическому исполнению и тропикоустойчивости они подходят для работы в различных климатических условиях, включая регионы с повышенной влажностью и температурными перепадами.

Изделие рассчитано на коммутацию цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 или 700 В в зависимости от типономинала. Максимальная токовая нагрузка на один контакт достигает 15 А, а суммарная нагрузка на соединитель — до 50 А, что позволяет применять разъем в цепях с умеренными и повышенными токами.

При монтаже важно учитывать посадочный диаметр корпуса розетки, равный 18 мм, и обеспечивать надежное сочленение частей за счет резьбовой фиксации. Серебряное покрытие контактов способствует стабильности переходного сопротивления и долговременной работе соединения.

Разъем поставляется как кабельная розетка, для которой требуется соответствующая кабельная или блочная вилка. Комплектация, страна производства, сертификаты и гарантийные условия в предоставленных данных не указаны. Артикул изделия — 2188.
