ОС2РМДТ18КПЭ4Г5В1В — цилиндрический соединитель для промышленной аппаратуры

Соединитель ОС2РМДТ18КПЭ4Г5В1В относится к серии малогабаритных цилиндрических низкочастотных разъёмов 2РМДТ, предназначенных для разъёмного соединения электрических цепей постоянного и переменного тока. Исполнение рассчитано на применение в аппаратуре, где важны механическая прочность, устойчивость к климатическим воздействиям, надёжная фиксация кабеля и защита экранированной линии.

Расшифровка маркировки

Обозначение ОС2РМДТ18КПЭ4Г5В1В указывает на конструктивные признаки конкретного исполнения:

Расшифровка основана на правилах обозначения соединителей 2РМДТ: буква «К» указывает на кабельное исполнение, «ПЭ» — на прямую конструкцию с экранированной концевой гайкой, «Г» — на гнездовые контакты, а набор № 5 предусматривает контакты диаметром 1,5 мм.

Конструктивные особенности

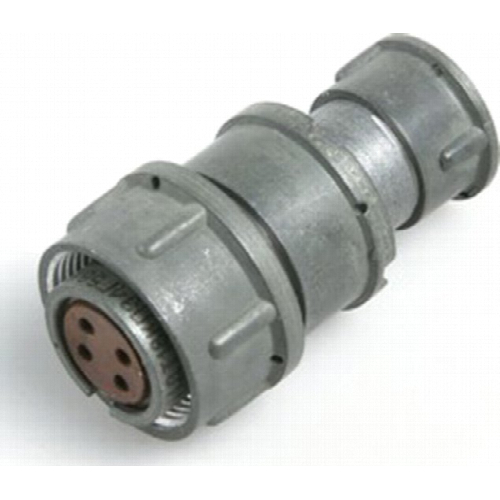

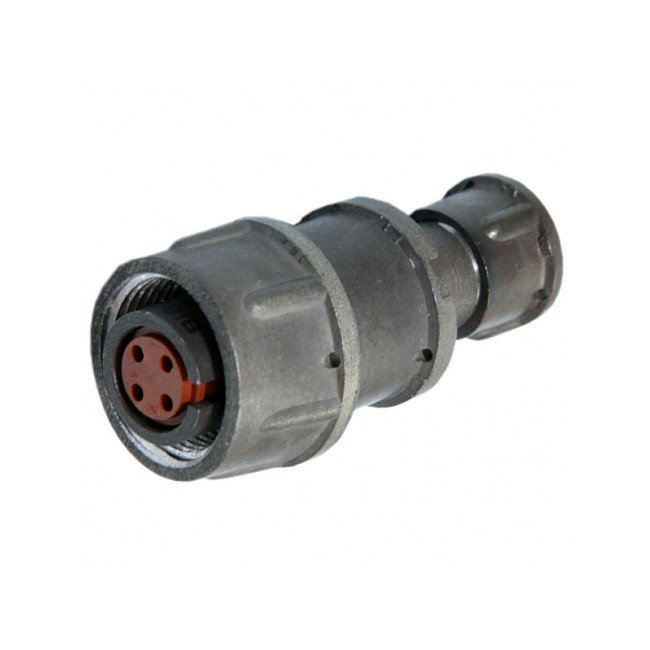

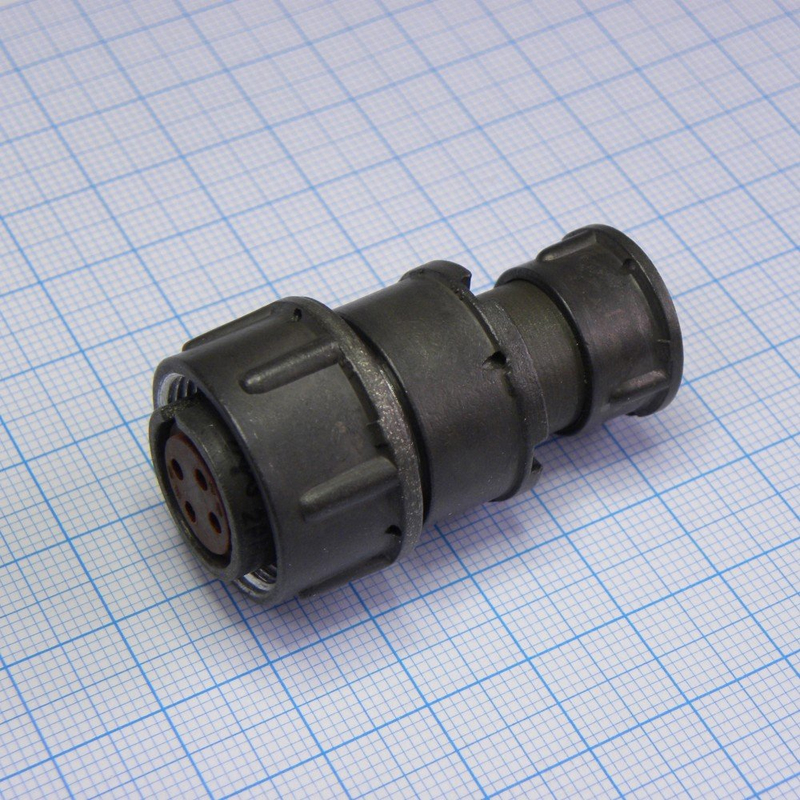

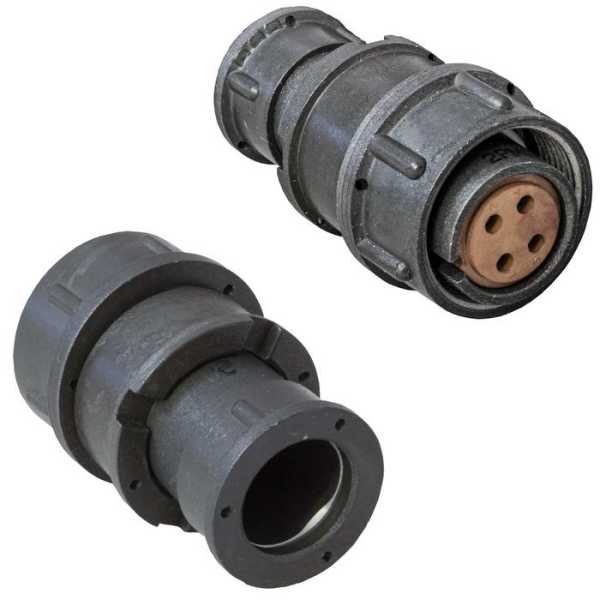

ОС2РМДТ18КПЭ4Г5В1В представляет собой кабельную часть разъёмного соединения. Прямой патрубок обеспечивает осевое направление вывода кабеля, что удобно при ограниченном монтажном пространстве и при прокладке кабельных жгутов вдоль корпуса оборудования.

Концевая гайка исполнения «Э» применяется для экранированного кабеля. Такое решение помогает обеспечить электрическую непрерывность экрана на участке ввода, снизить влияние электромагнитных помех и повысить помехоустойчивость соединения в сигнальных, управляющих и измерительных цепях.

В конструкции применяются гнездовые контакты, рассчитанные на сопряжение со штыревой частью ответного разъёма. Резьбовое сочленение обеспечивает механически устойчивую фиксацию пары, а одношпоночная поляризация исключает случайный поворот разъёма при стыковке.

Электрические параметры серии

Соединители семейства 2РМДТ предназначены для работы в цепях постоянного и переменного тока, включая переменный ток частотой до 3 МГц. Для серии указываются рабочие напряжения до 560 или 700 В — конкретное допустимое значение зависит от исполнения, условий эксплуатации и схемы контактного набора.

Контактный набор № 5 использует четыре контакта диаметром 1,5 мм. При выборе соединителя важно учитывать не только номинальный ток отдельной цепи, но и суммарную нагрузку, температуру в зоне монтажа, сечение присоединяемого провода, качество обжима или пайки, а также допустимый нагрев в составе кабельной сборки.

Серебряное покрытие контактов способствует уменьшению переходного сопротивления и повышает стабильность электрического контакта. Для данной серии также характерны контактные системы со штырями цилиндрической формы и гнёздами типа «манжета».

Где применяется ОС2РМДТ18КПЭ4Г5В1В

Такой разъём подходит для внутреннего объёмного монтажа и кабельных соединений в промышленной, измерительной, транспортной и специальной радиоэлектронной аппаратуре. Соединители 2РМДТ используются там, где требуется многократное разъёмное подключение нескольких проводников при сохранении устойчивости к вибрации, ударам и изменяющимся условиям окружающей среды.

Типовые задачи применения:

• Подключение экранированных кабельных линий управления.

• Межблочные соединения в шкафах автоматики и контрольно-измерительных системах.

• Стыковка силовых, сигнальных и комбинированных цепей с четырьмя проводниками.

• Подключение датчиков, исполнительных устройств и приборных модулей.

• Формирование кабельных сборок для оборудования, рассчитанного на расширенный климатический диапазон.

Что проверить при подборе

При использовании ОС2РМДТ18КПЭ4Г5В1В необходимо удостовериться в совместимости с ответной частью: она должна иметь размер корпуса 18, соответствующую поляризацию, четыре штыревых контакта и контактный набор № 5. Также следует сопоставить тип исполнения по монтажу и присоединению экрана.

Особое внимание стоит уделить следующим параметрам:

• Диаметру и конструкции ответных штыревых контактов.

• Способу заделки проводников в контакты по конструкторской документации.

• Наружному диаметру экранированного кабеля и возможностям концевой гайки.

• Требованиям к переходному сопротивлению, токовой нагрузке и нагреву.

• Рабочей температуре, вибрации и условиям воздействия влаги или пыли.

• Требованию к экранированию и непрерывности электрического экрана.

ОС2РМДТ18КПЭ4Г5В1В — практичное решение для четырёхконтактных экранированных кабельных соединений, когда требуется компактный цилиндрический разъём с прямым патрубком, гнездовыми контактами диаметром 1,5 мм, серебряным покрытием и всеклиматическим исполнением.
