2РМДТ18КПЭ4Г5В1В: кабельная розетка для надежных электрических соединений

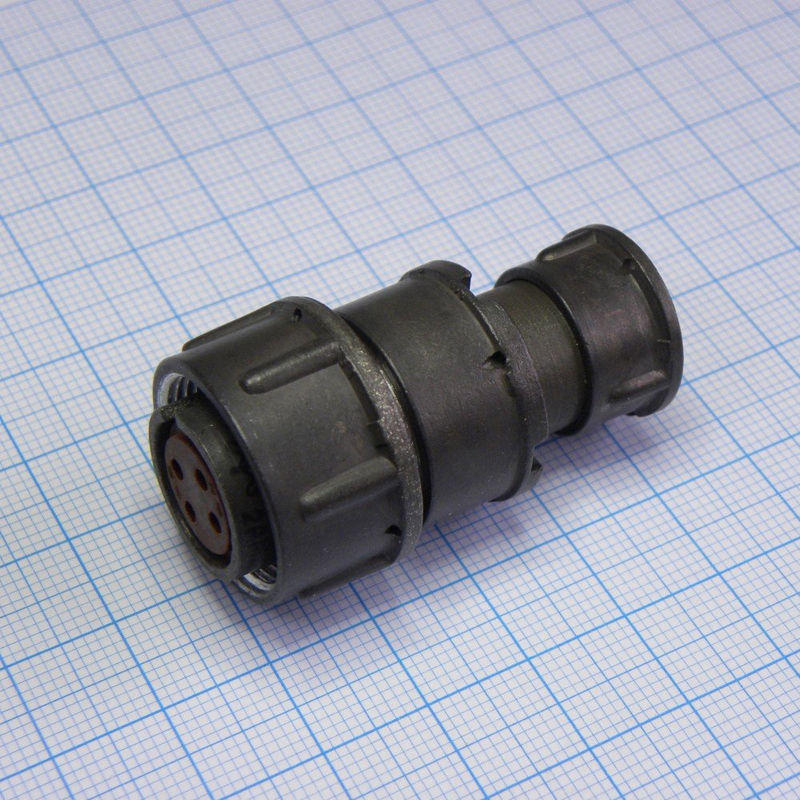

Соединитель 2РМДТ18КПЭ4Г5В1В применяется для разъемного подключения электрических цепей постоянного и переменного тока. Это негерметичная кабельная розетка цилиндрического низкочастотного типа, рассчитанная на эксплуатацию в промышленном, приборостроительном и специальном оборудовании.

Назначение и конструкция

Модель относится к серии 2РМДТ и предназначена для объемного внутреннего монтажа. Соединитель используют там, где необходимо обеспечить удобное разъединение кабельных линий, стабильный контакт и механическую фиксацию стыка.

Конструкция предусматривает:

• Кабельное исполнение корпуса.

• Прямой патрубок.

• Концевую гайку для экранированного кабеля.

• Резьбовое сочленение в подключенном положении.

• Одношпоночную поляризацию корпуса, снижающую риск неправильного соединения.

• Четыре гнездовых контакта диаметром 1,5 мм.

• Серебряное покрытие контактов, способствующее низкому переходному сопротивлению.

Маркировка КПЭ указывает на кабельное исполнение с прямым патрубком и элементами для подключения экранированного кабеля. Такое решение особенно актуально для оборудования, где важно уменьшить влияние электромагнитных помех на сигнальные или силовые линии.

Основные характеристики

Указанные параметры подтверждают применимость разъема в цепях с достаточно высокой токовой нагрузкой при необходимости компактного четырехконтактного подключения.

Где используется

2РМДТ18КПЭ4Г5В1В подходит для электротехнических систем, в которых требуется отсоединяемое кабельное соединение с экранированием. Возможные области применения:

• Промышленные установки и станочное оборудование.

• Контрольно-измерительные приборы.

• Источники питания и распределительные устройства.

• Телекоммуникационные и радиотехнические комплексы.

• Транспортное, авиационное и специальное оборудование.

• Системы автоматики, управления и передачи сигналов.

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц, поэтому он может применяться не только в силовых, но и в низкочастотных сигнальных соединениях — при условии правильного выбора схемы, сечения проводников и условий эксплуатации.

Практический пример

Например, 2РМДТ18КПЭ4Г5В1В можно использовать для подключения экранированного кабеля между съемным блоком управления и исполнительным модулем оборудования. Четыре контакта могут быть распределены между питанием, общим проводом и управляющими цепями, а экран кабеля подключается через соответствующее конструктивное исполнение патрубка. Резьбовая фиксация помогает сохранить соединение при вибрации и случайных механических воздействиях.

При монтаже следует учитывать, что изделие относится к негерметичным соединителям. Поэтому для эксплуатации во влажной среде, под воздействием струй воды, пыли или агрессивных веществ может потребоваться дополнительная защита корпуса, шкафа либо кабельного ввода.

Почему важен точный типономинал

Даже при внешней схожести цилиндрических разъемов серия, размер корпуса, контактная формула, тип патрубка и исполнение под кабель определяют совместимость изделия с ответной частью. Для 2РМДТ18КПЭ4Г5В1В критичны четырехконтактная схема, контакты диаметром 1,5 мм, кабельная конструкция, прямой патрубок и исполнение для экранированного кабеля.

Точный подбор типономинала позволяет обеспечить корректное сочленение, соответствие электрическим нагрузкам и надежную работу соединения на протяжении всего ресурса оборудования.
