Назначение разъёма 2РМДТ18К4ШВ1В

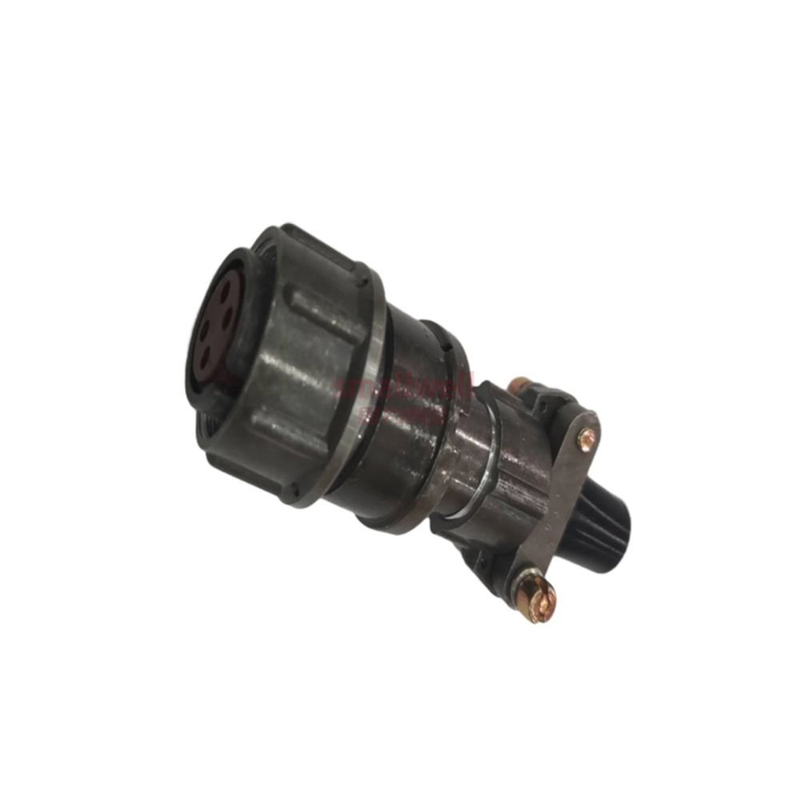

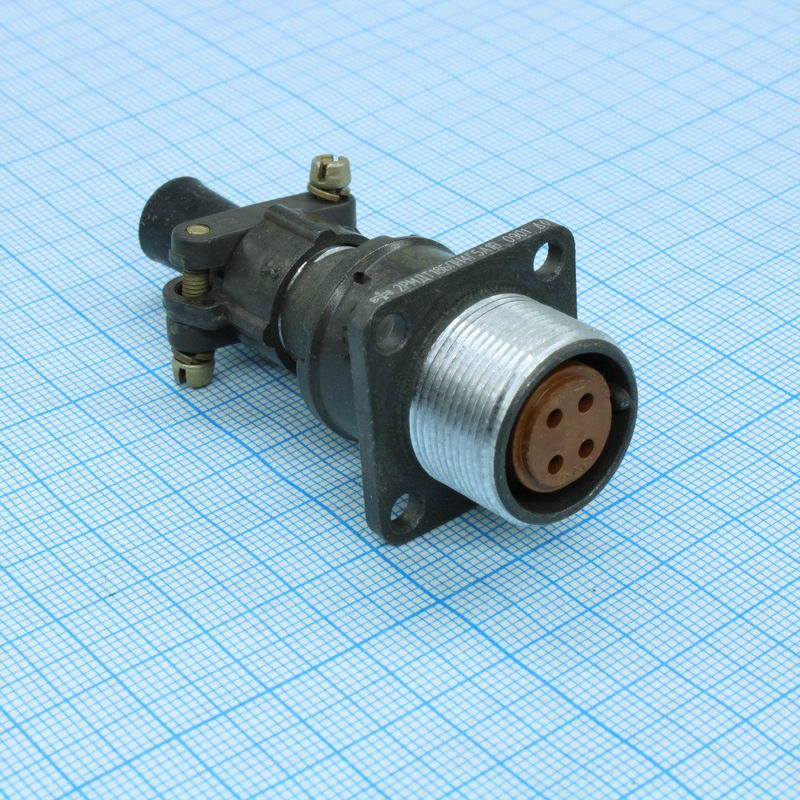

2РМДТ18К4ШВ1В Лтава «5» — цилиндрический низкочастотный разъём серии 2РМДТ производства завода Лтава. Изделие предназначено для надёжного соединения электрических цепей в промышленных и приборных системах, где требуется компактный негерметичный соединитель с повышенной стойкостью к внешним воздействиям.

Разъём применяется для коммутации цепей питания и сигнальных линий в составе оборудования, эксплуатируемого в широком диапазоне климатических условий. Исполнение «В» — всеклиматическое, что позволяет использовать изделие как в закрытых помещениях, так и на открытом воздухе в составе аппаратуры, защищённой от прямого попадания влаги.

Подтверждённые технические особенности

Электрические параметры

• Число контактов — 4.
• Рабочее напряжение — до 560 В переменного и постоянного тока.
• Токовая нагрузка — до 15 А на контакт и до 50 А суммарно.
• Сопротивление контакта — не более 0,0025 Ом.
• Сопротивление изоляции — не менее 5000 МОм.

Габаритные и конструктивные данные

• Посадочный диаметр корпуса — 18 мм.
• Диаметр контактов — 1,5 мм.
• Тип корпуса — кабельная вилка (индекс «К»).
• Исполнение патрубка — короткий патрубок без гайки (индекс «ШВ»).
• Контакты — цилиндрические штыри из латуни ЛС59-1 с серебряным покрытием.
• Изоляторы — из прессматериала АГ-4.

Условия эксплуатации и надёжность

• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия с учётом перегрева контактов до плюс 180 градусов Цельсия.
• Вибрация — диапазон 1–5000 Гц при ускорении 490 м/с².
• Удары — одиночные до 5000 м/с².
• Линейное ускорение — 2000 м/с².
• Пониженное давление — до 10 в минус двенадцатой степени миллиметра ртутного столба.
• Минимальная наработка — 1000 часов.
• Количество соединений-рассоединений — 500.
• Срок сохраняемости — 15 лет.

Расшифровка обозначения

Маркировка изделия несёт полную информацию о его исполнении. Сочетание 2РМДТ обозначает тип разъёма, число 18 указывает размер корпуса, буква «К» — кабельную вилку, цифра 4 — количество контактов. Буквы «ШВ» описывают короткий патрубок без гайки, цифра 1 соответствует теплостойкости 100 градусов Цельсия, буква «В» — всеклиматическому исполнению. Пометка «5» указывает на диаметр контактов 1,5 мм и одновременно отражает приёмку по данному исполнению.

Область применения

Разъём востребован в промышленной автоматике, приборостроении, измерительной технике и системах управления, где требуется разъёмное соединение цепей с устойчивостью к вибрации, ударам и перепадам температуры. Благодаря негерметичному исполнению и всеклиматической стойкости он подходит для аппаратуры, работающей в цехах, на подвижных объектах и в полевых условиях при наличии общей защиты корпуса.

Конструкция с четырьмя контактами диаметром 1,5 мм и суммарной токовой нагрузкой до 50 А делает изделие удобным решением для силовых и сигнальных линий одновременно. Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление, а изоляторы из прессматериала АГ-4 сохраняют диэлектрические свойства в заданном температурном диапазоне.
