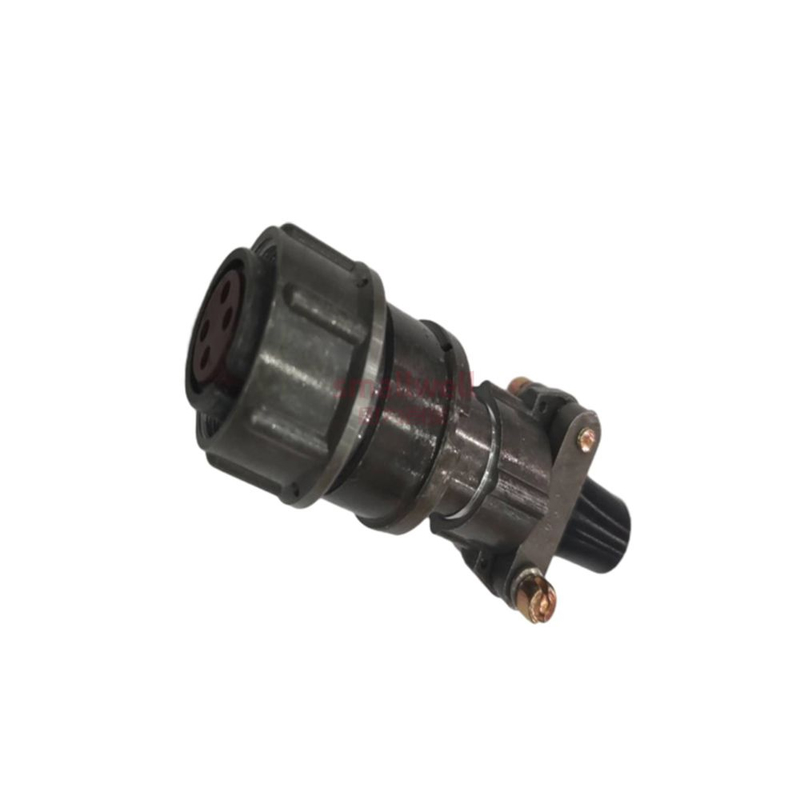

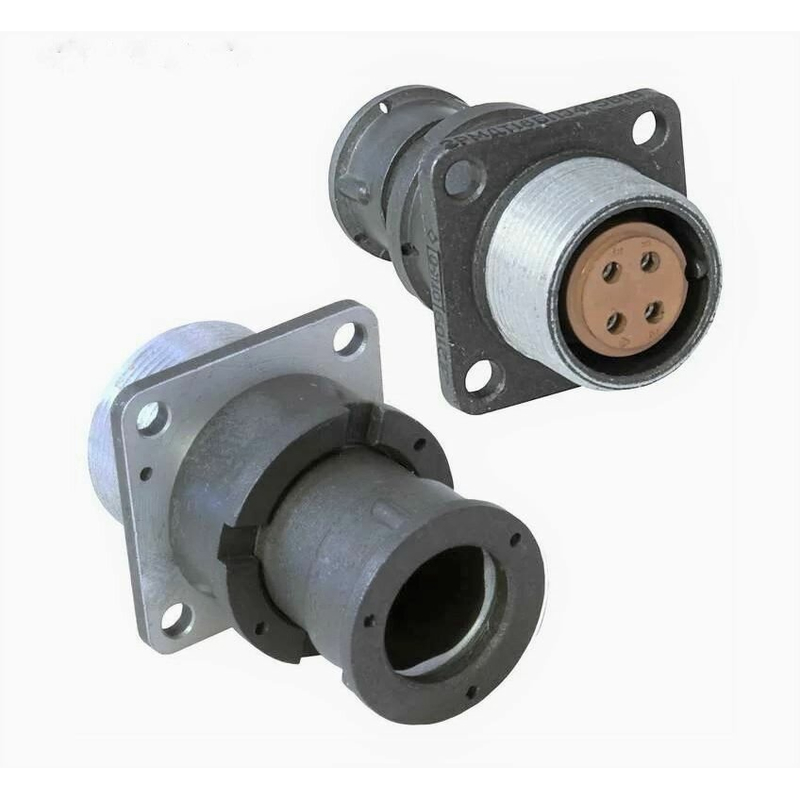

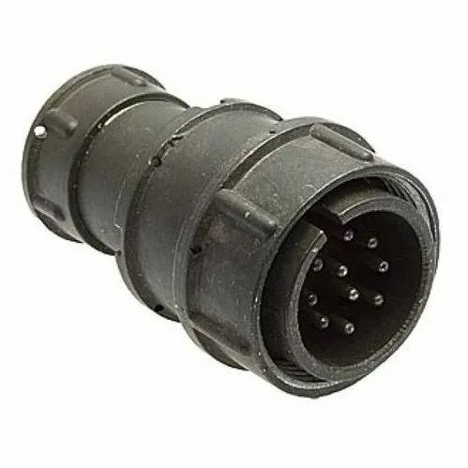

Назначение соединителя 2РМДТ18К4ША1В

Соединитель 2РМДТ18К4ША1В производства компании Элекон относится к серии цилиндрических герметичных разъёмов 2РМДТ. Изделие предназначено для надёжного электрического соединения проводников в цепях постоянного и переменного тока с частотой до 3 МГц. Применяется при внутреннем монтаже приборов, блоков и кабельных сборок, где требуется компактное, виброустойчивое и герметичное сочленение.

Обозначение «5» в составе артикула указывает на приёмку по пятой категории, что подтверждает соответствие изделия установленным требованиям приёмки. Разъём выпускается в всеклиматическом исполнении и рассчитан на эксплуатацию в широком диапазоне температур и условий внешней среды.

Подтверждённые особенности и технические характеристики

Конструкция соединителя включает четыре контакта диаметром 1,5 мм. Вилочная часть маркируется сочетанием «ША», покрытие контактов — серебро, на что указывает литера «В». Корпус имеет условный размер 18 и может выполняться в кабельном или приборном варианте. Предусмотрена одношпоночная фиксация, обеспечивающая правильную ориентацию при сочленении. Возможен экранированный вариант исполнения.

Основные параметры

• Количество контактов: 4, диаметр каждого контакта 1,5 мм.
• Рабочий ток: до 36 А на контакт.
• Максимальное рабочее напряжение: 700 В.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Частотный диапазон цепей: постоянный и переменный ток до 3 МГц.
• Ресурс сочленений: до 500 циклов.
• Тип соединения: резьбовое.
• Приёмка: «5».
• Покрытие контактов: серебро.
• Исполнение: всеклиматическое по ГОСТ.
• Монтаж: объёмный или пайка, внутренний.

Конструктивные особенности

Корпус условного размера 18 рассчитан на установку как на кабеле, так и непосредственно на приборе. Одношпоночная фиксация исключает неправильное взаимное положение частей разъёма при сборке. Герметичное исполнение защищает контактную группу от влаги и загрязнений. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения при длительной эксплуатации.

Применение и совместимость

Соединители серии 2РМДТ востребованы в приборостроении, радиоэлектронной аппаратуре и кабельных системах, где важны надёжность контакта и устойчивость к климатическим воздействиям. Модель 2РМДТ18К4ША1В подходит для внутреннего монтажа, включая объёмную пайку проводников.

Важно учитывать, что изделие не взаимосочетаемо с серией 2РМТ из-за иной схемы расположения контактов. При подборе ответной части следует ориентироваться именно на серию 2РМДТ и соответствующий типоразмер корпуса.

Порядок применения

1. Проверить целостность корпуса, контактов и резьбовой части перед монтажом.
2. Выполнить объёмный монтаж или пайку проводников в соответствии со схемой соединений.
3. Совместить части разъёма по шпонке и завернуть резьбовое соединение до упора.
4. Проверить надёжность фиксации и отсутствие повреждений изоляции.

При соблюдении условий эксплуатации соединитель обеспечивает стабильную работу в цепях с током до 36 А на контакт и напряжением до 700 В, сохраняя характеристики в диапазоне температур от минус 60 до плюс 100 градусов Цельсия на протяжении до 500 циклов сочленения.
