2РМДТ18БПН4ШВ1В

2РМДТ18БПН4ШВ1В — это цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения из серии 2РМДТ, предназначенный для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Он имеет блочный (приборный) корпус с диаметром посадочного отверстия 18 мм и 4 контактами диаметром 1 мм, с резьбовым сочленением и покрытием контактов серебром или золотом.

Основные характеристики

Максимальное рабочее напряжение достигает 560 В, сопротивление изоляции — не менее 1000 МОм. Диапазон рабочих температур — от -60 до +100 °C, с возможностью кратковременного воздействия до +150 °C при смене температур.

Соединитель выдерживает вибрацию (1–1000 Гц, до 50 g), многократные механические удары (до 100 g) и рассчитан на 500 сочленений/расчленений, минимальную наработку 5000 часов и срок сохраняемости 25 лет.

Конструкция и применение

Это вилка приборная с прямым патрубком для экранированного кабеля, методом монтажа служит обжимка контактов (извлекаемых). Климатическое исполнение В обеспечивает всеклиматическую устойчивость, включая пониженное давление до 133 Па. asenergi

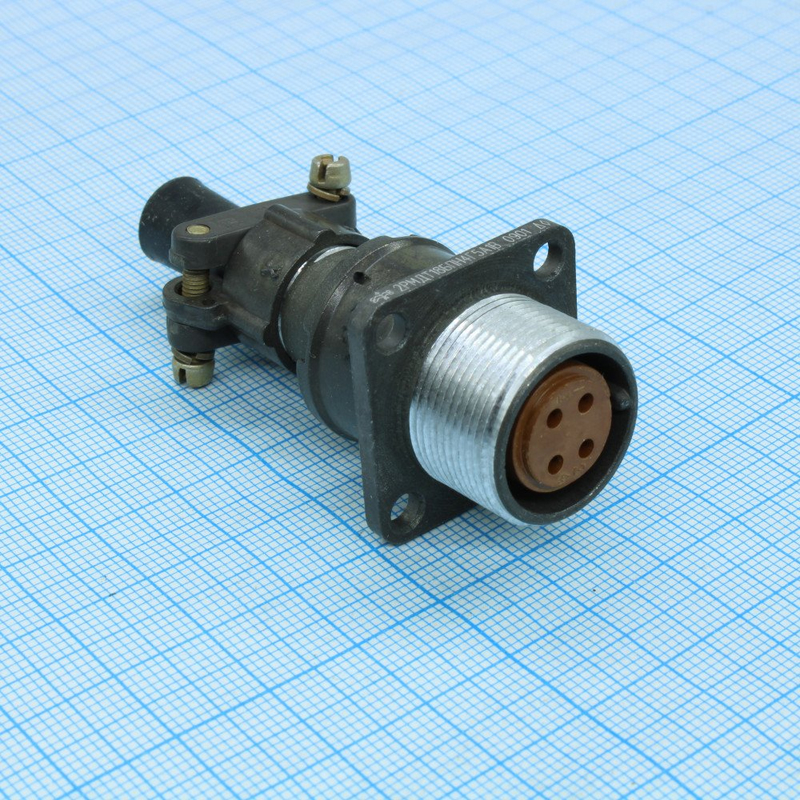

Изображение показывает типичный вид разъема с квадратным фланцем, резьбовым кольцом и контактами — конструкция подходит для промышленного оборудования и военной техники.

Производители: Элекон (Казань), Исеть (Каменск-Уральский) и другие российские заводы.
