Назначение и область применения

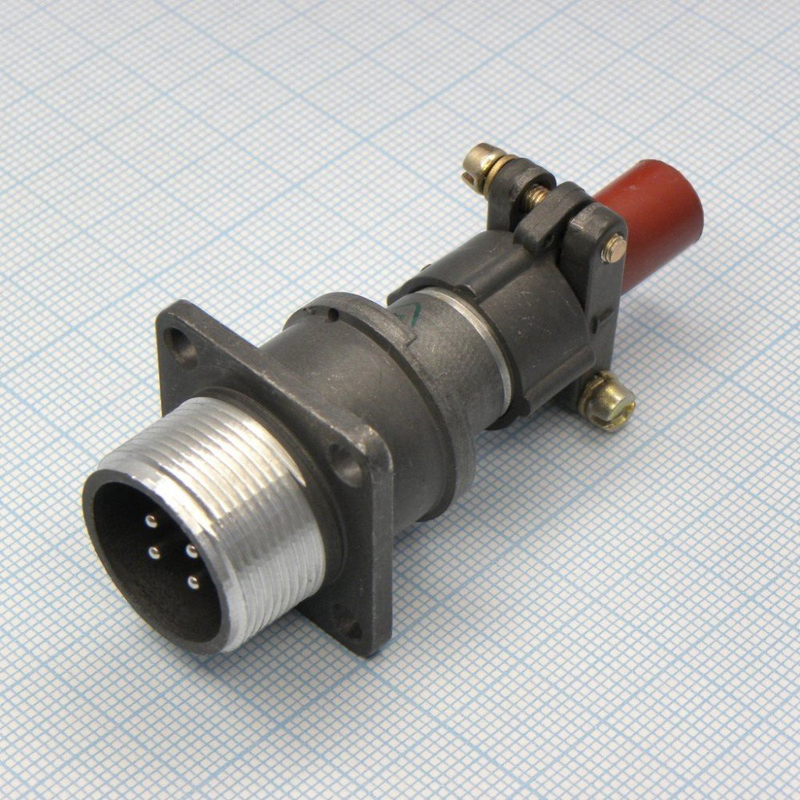

Вилка блочная 2РМДТ18БПН4Ш5В1В относится к серии цилиндрических низкочастотных разъёмов 2РМДТ и предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на внутренний объёмный монтаж и комплектуется прямым патрубком для неэкранированного кабеля, что делает его удобным решением при построении стационарных соединительных узлов внутри корпусов приборов, шкафов автоматики и распределительных устройств.

Блочное исполнение предусматривает установку вилки непосредственно на панель или монтажную поверхность оборудования. Благодаря этому разъём широко используется в промышленной электронике, измерительной технике, системах управления и телеметрии, а также в аппаратуре, эксплуатируемой в условиях повышенной вибрации, перепадов температур и воздействия агрессивных факторов окружающей среды. Всеклиматическое исполнение подтверждает возможность применения изделия в различных климатических зонах.

Основные технические характеристики

Вилка имеет типоразмер корпуса 18, что соответствует посадочному диаметру 18 мм, и оснащена четырьмя контактами. Контакты имеют серебряное покрытие, обозначаемое литерой В, которое обеспечивает стабильное переходное сопротивление и надёжный электрический контакт в течение всего срока эксплуатации. Сопротивление контактов не превышает 2,5–5 мОм, ёмкость между контактами — не более 6 пФ, а сопротивление изоляции составляет не менее 5000 МОм. Электрическая прочность изоляции достигает 1850 В, что гарантирует безопасную работу при максимальном рабочем напряжении 560 В.

• Типоразмер корпуса — 18 мм
• Количество контактов — 4
• Максимальное рабочее напряжение — 560 В
• Сопротивление контактов — не более 2,5–5 мОм
• Ёмкость между контактами — не более 6 пФ
• Сопротивление изоляции — не менее 5000 МОм
• Электрическая прочность изоляции — 1850 В
• Количество сочленений — до 500 циклов

Условия эксплуатации и надёжность

Разъём сохраняет работоспособность в широком диапазоне температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Теплостойкость изделия соответствует классу 1, то есть верхний предел рабочей температуры составляет 100 градусов Цельсия. Конструкция рассчитана на воздействие синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров в секунду в квадрате, что соответствует нагрузке 50 g. Изделие также выдерживает механические удары с ускорением до 5000 метров в секунду в квадрате (500 g).

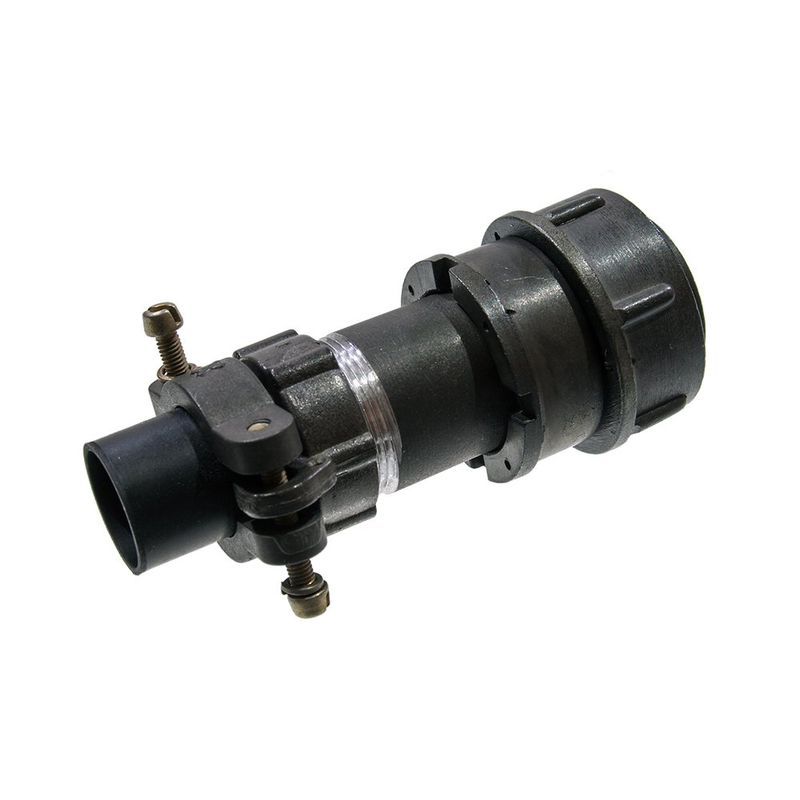

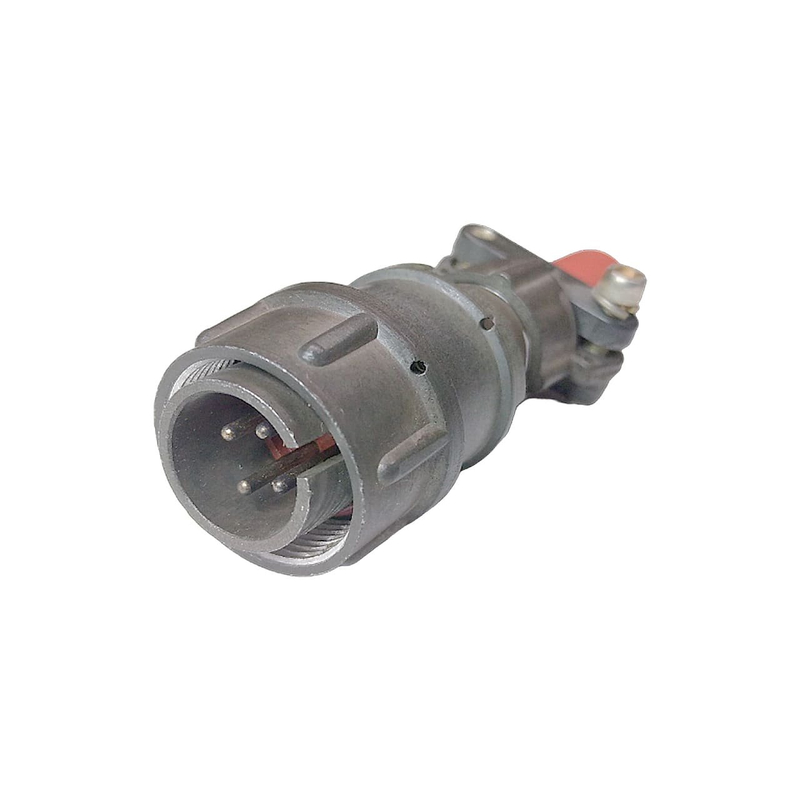

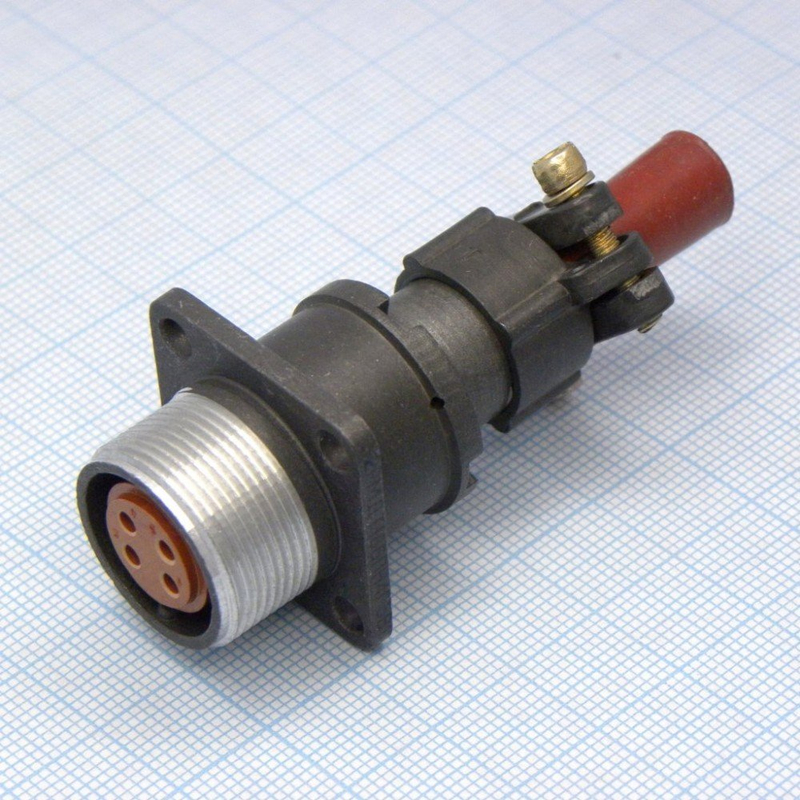

Наработка вилки составляет не менее 1000 часов, установленный срок хранения — 15 лет. Количество циклов сочленения и расчленения достигает 500, что обеспечивает длительную эксплуатацию при многократных подключениях. Ответной частью для данной вилки служат соответствующие розетки серии 2РМДТ18, что позволяет компоновать разъёмные соединения под конкретные задачи монтажа и компоновки аппаратуры.

Конструктивные особенности и монтаж

Изделие выполнено в блочном корпусе без левой резьбы, что упрощает установку на панель и исключает необходимость дополнительной фиксации со стороны монтажной поверхности. Прямой неэкранированный патрубок рассчитан на подключение кабеля без экранирующей оплётки, что характерно для внутреннего монтажа, где внешние электромагнитные помехи минимальны либо компенсируются схемотехническими решениями аппаратуры.

Конструкция включает корпус, изолятор и контакты, выполненные из материалов, обеспечивающих стабильность электрических параметров и механическую прочность в условиях жёсткой промышленной эксплуатации. Разъём ориентирован на применение в аппаратуре ответственного назначения, где требуется высокая повторяемость соединений и устойчивость к внешним воздействиям.
