Назначение и конструкция

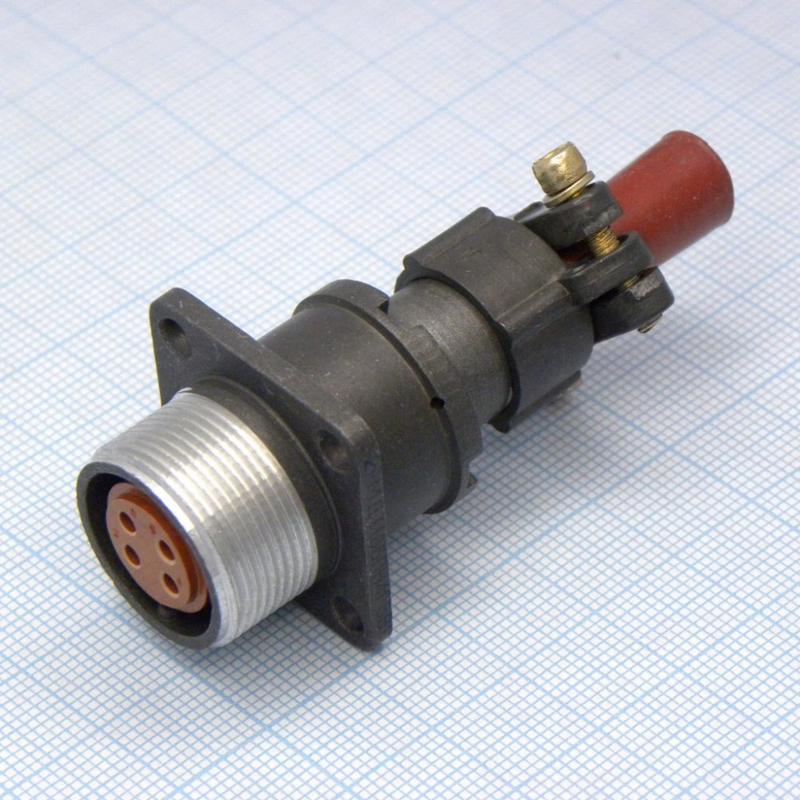

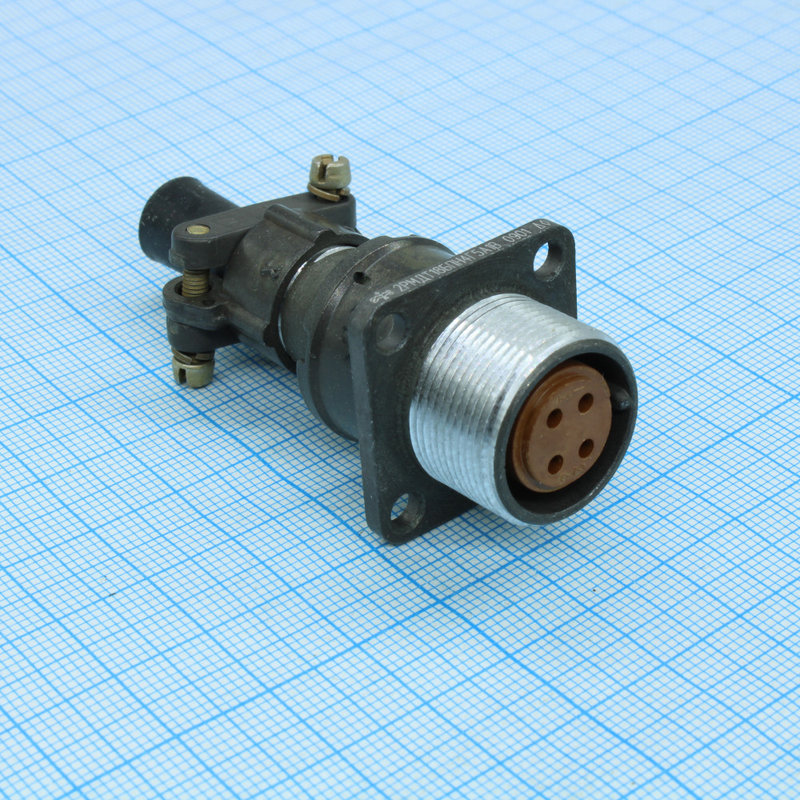

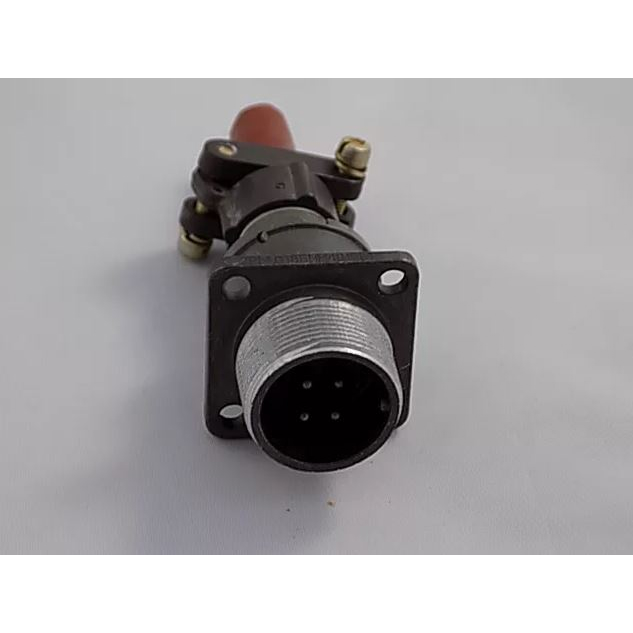

Приборная розетка 2РМДТ18БПН4ГВ1В «5» относится к серии низкочастотных цилиндрических негерметичных соединителей 2РМДТ и предназначена для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Соединитель выполнен в блочном (приборном) корпусе с прямым патрубком и оснащён четырьмя извлекаемыми контактами диаметром 1,5 мм. Сочленение ответных частей — резьбовое, что обеспечивает стабильный электрический контакт и защиту от самопроизвольного разъединения.

Технические характеристики

• Рабочее напряжение: до 560 В (переменный и постоянный ток).
• Максимальная токовая нагрузка: 15 А на контакт, до 50 А на весь соединитель.
• Сечение подсоединяемого провода: до 1 мм².
• Сопротивление контакта: не более 0,0025 Ом.
• Сопротивление изоляции: не менее 5000 МОм.

Электрические параметры позволяют использовать розетку в цепях питания и сигнальных цепях при нагрузках, не превышающих указанные пределы. Контакты выполнены с покрытием из серебра или золота, что положительно сказывается на стабильности переходного сопротивления и коррозионной стойкости.

Условия эксплуатации

Розетка сохраняет работоспособность в диапазоне температур от минус 60°C до плюс 100°C, при этом кратковременный перегрев контактов допускается до плюс 180°C. Изделие выдерживает пониженное атмосферное давление до 133,32 умножить на 10 в минус двенадцатой степени паскалей, что расширяет область применения в авиационной и космической технике.

Соединитель устойчив к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением 490 м/с², к одиночным ударам с ускорением до 5000 м/с² и к линейному ускорению до 2000 м/с². Минимальная наработка составляет 1000 часов, срок сохраняемости — 15 лет, допустимое количество сочленений и расчленений — 500 циклов.

Расшифровка обозначения

Обозначение 2РМДТ18БПН4ГВ1В «5» содержит информацию о конструктивных особенностях изделия:

• 2РМДТ — тип соединителя: негерметичный цилиндрический для длинных цепей.
• 18 — условный размер корпуса (посадочный диаметр 18 мм).
• Б — блочный (приборный) корпус.
• П — прямой патрубок.
• Н — нормированный или стандартный вариант исполнения.
• 4 — количество контактов.
• Г — групповой монтаж или аналогичное исполнение.
• 5 — климатическое исполнение (всеклиматическое, тропикоустойчивое).
• В — покрытие контактов (серебро или золото).
• 1В — модификация.

Приёмка изделия соответствует обозначению «5», что подтверждает его пригодность для ответственных применений.
