Назначение соединителя

2РМДТ18БПН4Г5В1В «ОС» — это электрический низкочастотный цилиндрический негерметичный соединитель тропикоустойчивого исполнения. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное соединение длинных электрических цепей.

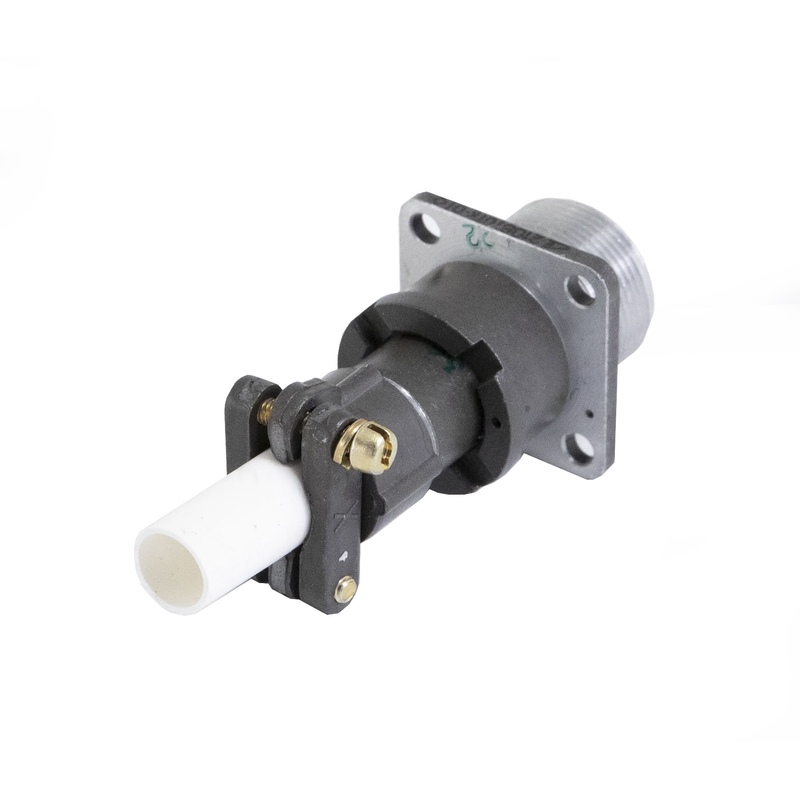

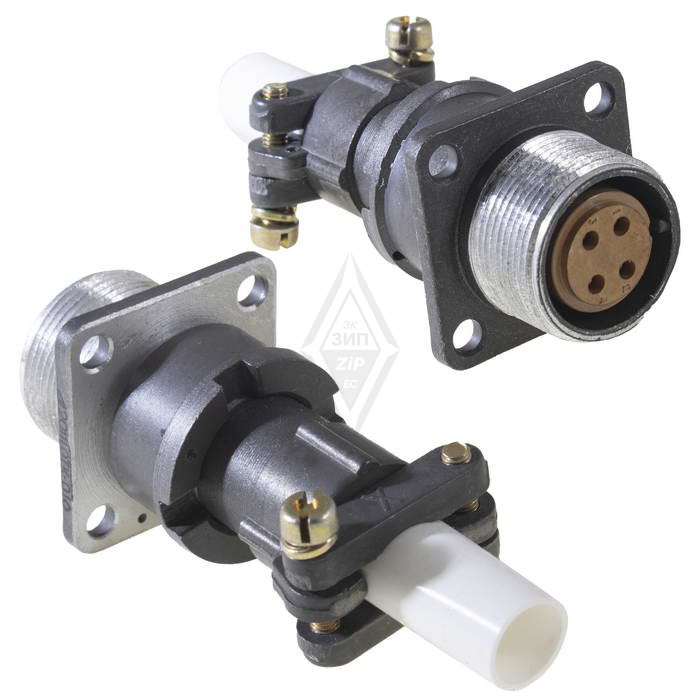

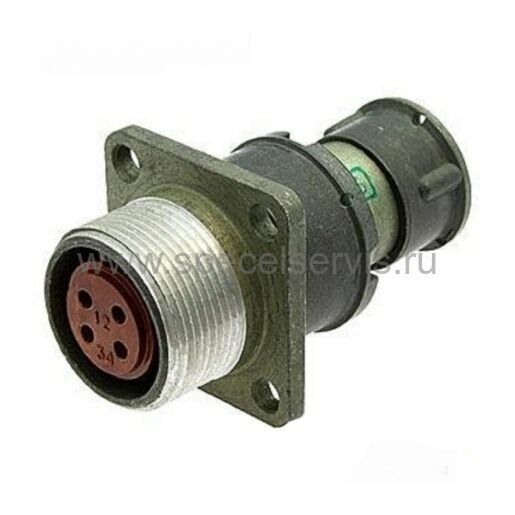

По конструктивному исполнению это приборная розетка, рассчитанная на установку на панель. Соединитель относится к категории низкочастотных цилиндрических разъёмов и применяется в составе стационарного и бортового оборудования.

Технические характеристики

Основные электрические и эксплуатационные параметры соединителя:

• Количество контактов — 4 извлекаемых контакта диаметром 1,5 мм.
• Посадочный диаметр — 18 мм, патрубок прямой.
• Рабочее напряжение — переменный и постоянный ток до 560 В.
• Максимальная токовая нагрузка — до 15 А на контакт и до 50 А на соединитель в целом.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, с кратковременным воздействием до плюс 150 градусов Цельсия.
• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление контакта — не более 0,0025 Ом.
• Сечение присоединяемого провода — до 1 квадратного миллиметра.
• Габаритные размеры — приблизительно 27 на 27 на 53,5 мм.

Устойчивость к внешним воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 50 g. Также он устойчив к механическим ударам с ускорением до 500 g и к акустическим шумам уровнем до 170 дБ.

Тропикоустойчивое исполнение подтверждает пригодность изделия для эксплуатации в условиях повышенной влажности и температуры.

Конструкция и материалы

Соединитель имеет резьбовое сочленение и одношпоночную поляризацию, что исключает неправильное подключение. Корпус изготовлен из алюминиевого сплава, изолятор — из карболита, контакты — из латуни с серебряным или золотым покрытием.

Метод монтажа — пайка или обжимка на панель.

Ресурс и условия хранения

Ресурс изделия составляет 500 сочленений-расчленений. Наработка — не менее 1000 часов. Срок хранения достигает 15 лет.

Приёмка «ОС» подтверждает соответствие изделия установленным требованиям. Год выпуска — 2026.

Применение

Соединитель 2РМДТ18БПН4Г5В1В «ОС» применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации длинных электрических цепей. Благодаря устойчивости к вибрации, ударам и акустическим шумам он востребован в составе оборудования, работающего в жёстких условиях эксплуатации.
