Назначение соединителя

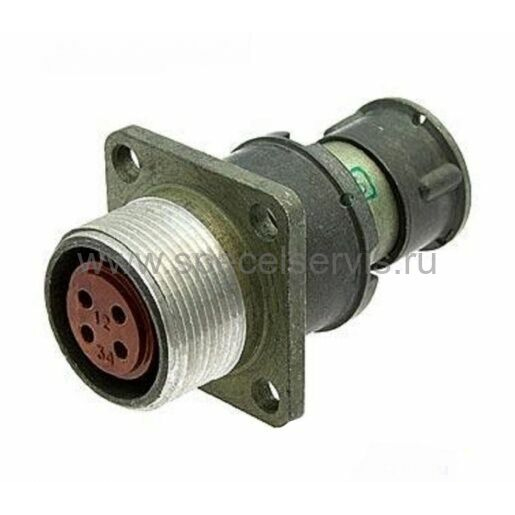

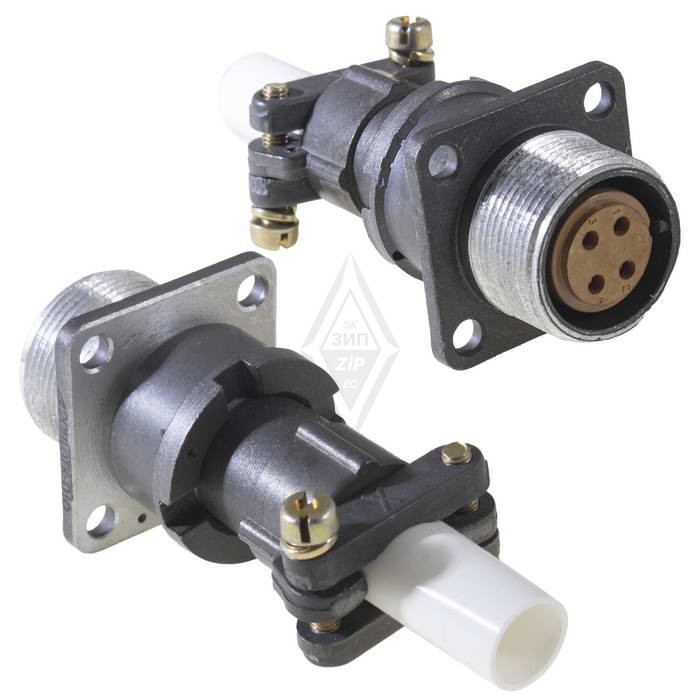

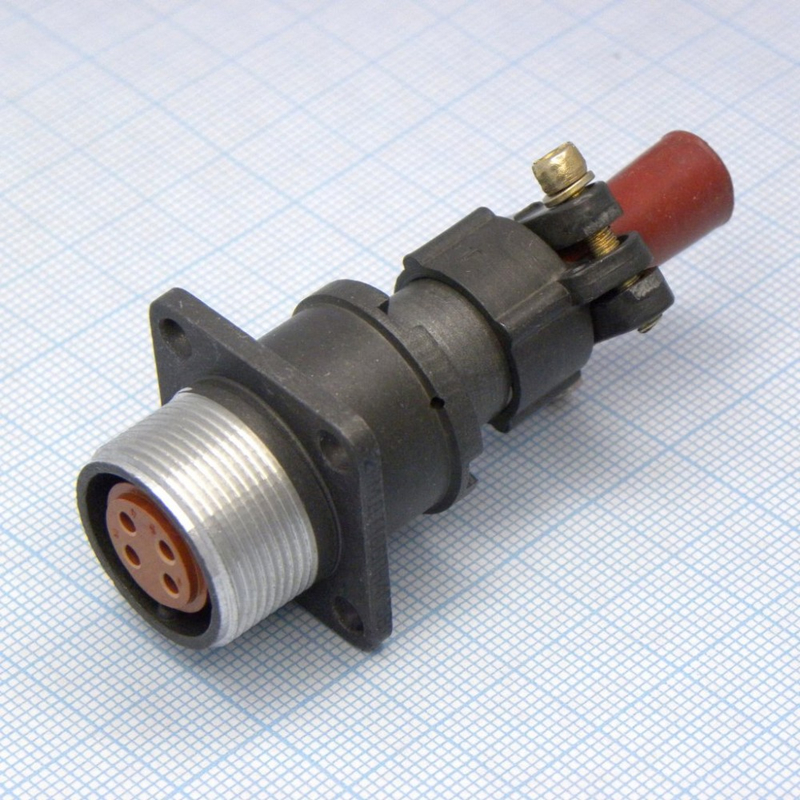

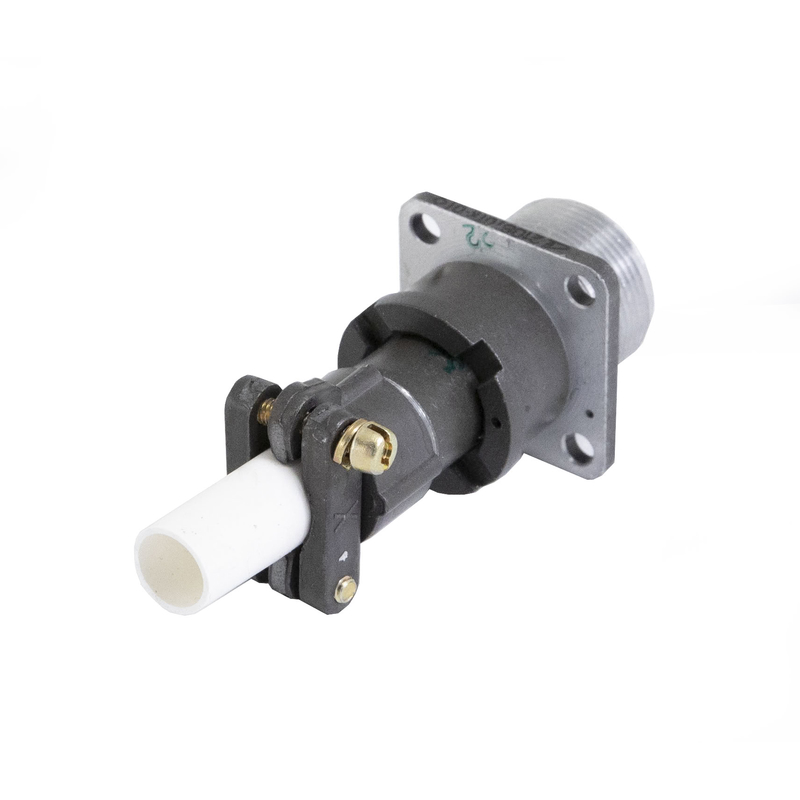

2РМДТ18БПН4Г5В1В — это цилиндрический низкочастотный негерметичный соединитель серии 2РМДТ производства «Элекон», выполненный в виде блочной розетки с четырьмя контактами. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в приборной, промышленно-технической и другой аппаратуре, где требуются надёжные многоконтактные соединения в сравнительно компактном цилиндрическом корпусе.

Розетка относится к блочному типу, имеет прямой патрубок и приборный корпус. Она устанавливается на панель, а электрическое соединение с проводниками выполняется пайкой выводов. Такой способ монтажа обеспечивает стабильный электрический контакт и удобен при сборке блоков и приборов, где важны компактность и механическая прочность соединения.

Подтверждённые особенности конструкции

Конструкция соединителя рассчитана на интенсивную эксплуатацию и воздействие внешних механических факторов. Корпус изготовлен из алюминиевого сплава, изолятор — из карболита, а контакты выполнены гнездовыми с серебряным покрытием. Сочленение с ответной частью — резьбовое, что обеспечивает надёжную фиксацию и предотвращает самопроизвольное разъединение при вибрации.

• Условный размер корпуса: 18.
• Количество контактов: 4.
• Диаметр контактов: 1,5 мм.
• Метод сочленения: резьбовой.
• Материал корпуса: алюминиевый сплав А-22.
• Материал изолятора: карболит.
• Вид монтажа: на панель, электрическое соединение — пайка.
• Тип контактов: гнездовые, с серебряным покрытием.

Технические характеристики и условия эксплуатации

Соединитель рассчитан на работу при напряжении до 560 В и токе до 15 А на контакт. Суммарный ток на разъём достигает 50 А. Диапазон рабочих температур — от минус 60 до плюс 100 °C. Изделие обладает высокой стойкостью к вибрации, ударам и другим механическим воздействиям, что подтверждается его применением в ответственных электрических системах.

Благодаря металлическому корпусу и карболитовому изолятору розетка сохраняет работоспособность в условиях повышенных механических нагрузок и перепадов температуры. Это делает её пригодной для использования в составе приборных, промышленно-технических и иных электрических систем, где предъявляются повышенные требования к надёжности соединений.

Применение

Такие разъёмы применяются для создания многоконтактных электрических соединений в аппаратуре различного назначения. Блочная розетка с четырьмя контактами удобна для панельного монтажа в блоках и приборах, где необходимо передавать питание и сигналы через надёжный резьбовой разъём.

1. Приборные и промышленно-технические электрические системы.
2. Аппаратура, работающая в условиях вибрации, ударов и перепадов температур.
3. Цепи постоянного и переменного тока с напряжением до 560 В и током до 15 А на контакт.

Год выпуска, указанный в карточке товара, — 2017. Артикул изделия — 50008, категория — 2РМД. Производитель — «Элекон».
