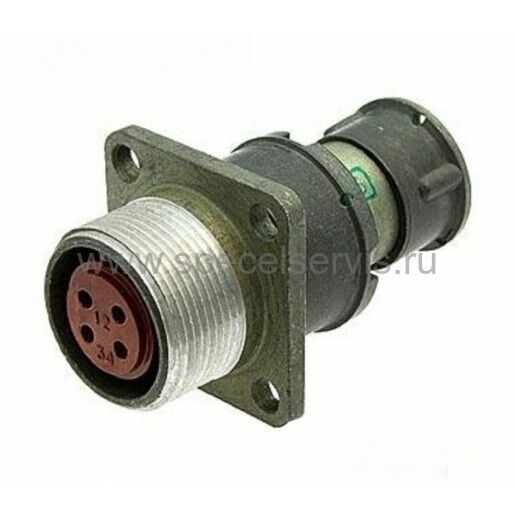

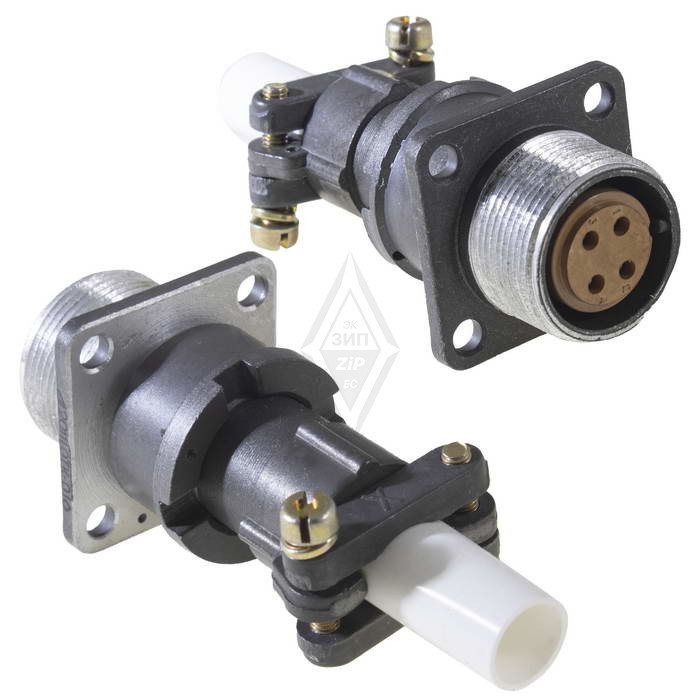

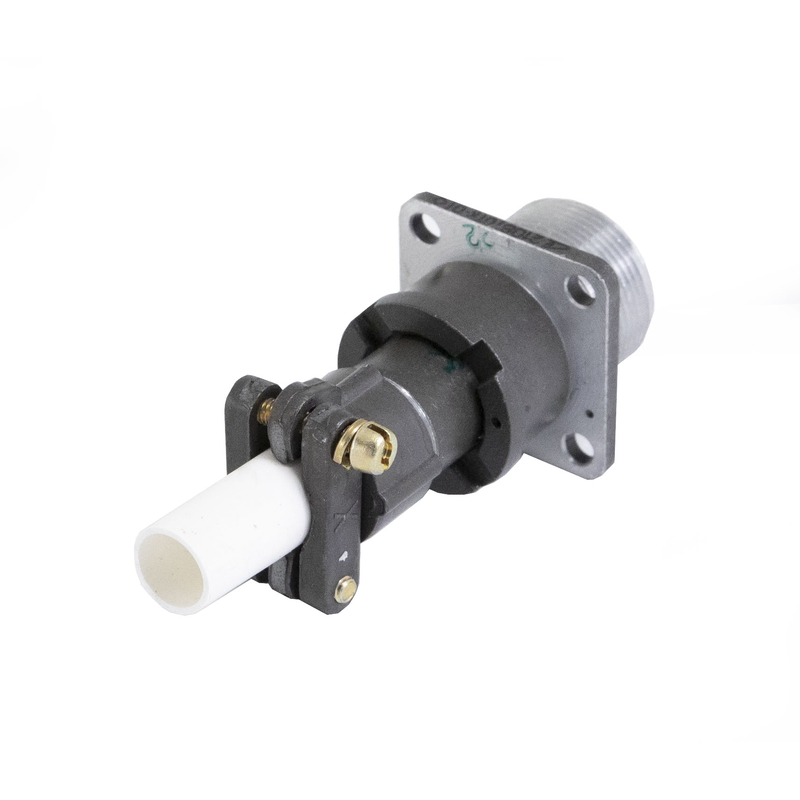

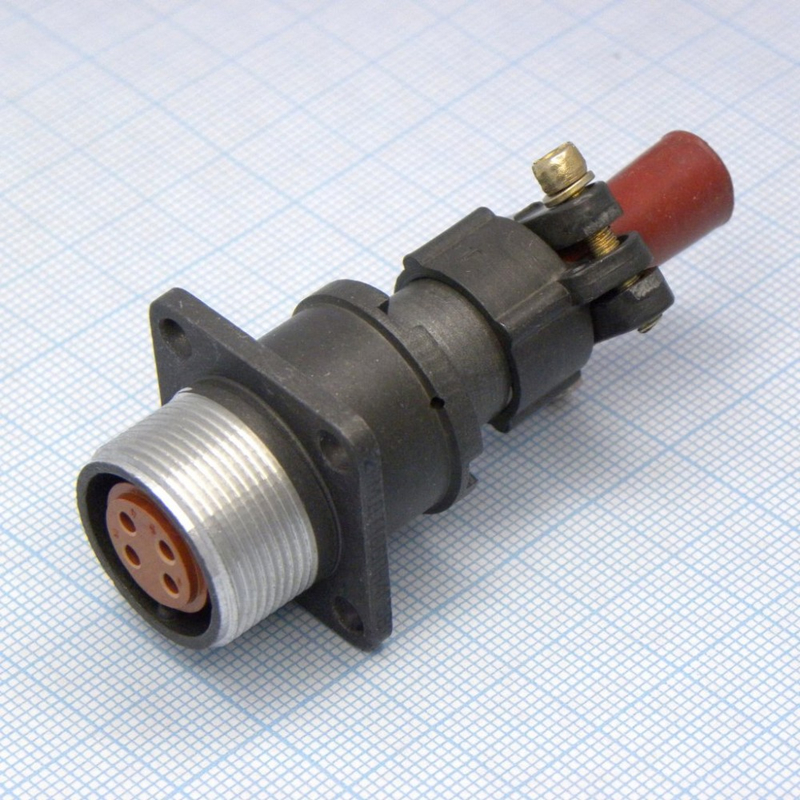

Назначение разъема 2РМДТ18БПН4Г5В1В

Разъем 2РМДТ18БПН4Г5В1В относится к серии цилиндрических низкочастотных негерметичных тропикоустойчивых соединителей типа 2РМДТ. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока при напряжении до 560 вольт, а по отдельным источникам — до 700 вольт, и частоте до 3 мегагерц. Разъем применяется там, где требуется надежная коммутация цепей в составе блоков и узлов радиоэлектронной аппаратуры.

Данный экземпляр выпущен в 2014 году, что подтверждается маркировкой года выпуска. Изделие относится к категории 2РМД — цилиндрических разъемов, широко используемых в приборостроении и специальной аппаратуре.

Подтвержденные особенности и технические характеристики

Конструкция и параметры разъема 2РМДТ18БПН4Г5В1В определяются его обозначением и серией. Ниже приведены основные характеристики, подтвержденные данными о товаре.

• Тип соединителя: 2РМДТ, низкочастотный цилиндрический негерметичный тропикоустойчивый.
• Количество контактов: 4.
• Диаметр контактов: 1,5 миллиметра.
• Максимальная токовая нагрузка на один контакт: до 15 ампер.
• Общая токовая нагрузка на соединитель: до 50 ампер.
• Посадочный диаметр корпуса: 18 миллиметров.
• Вид корпуса: блочный, приборный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 градусов Цельсия.
• Климатическое исполнение: всеклиматическое.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и надежную работу при коммутации слаботочных и силовых цепей. Всеклиматическое исполнение позволяет эксплуатировать разъем в различных климатических зонах, включая тропические условия, что соответствует назначению тропикоустойчивых изделий.

Применение и условия эксплуатации

Разъемы серии 2РМДТ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Модель 2РМДТ18БПН4Г5В1В с четырьмя контактами и блочным корпусом подходит для установки на приборные панели и в блоки, где требуется компактное соединение цепей с токовой нагрузкой до 15 ампер на контакт.

Прямой патрубок с гайкой для неэкранированного кабеля упрощает монтаж кабельных линий без экранирующей оплетки. Негерметичное исполнение предполагает эксплуатацию в условиях, где не требуется полная герметизация соединения, однако тропикоустойчивое исполнение и всеклиматическая категория расширяют допустимый диапазон внешних воздействий.

При монтаже и эксплуатации разъема следует руководствоваться техническими стандартами, такими как ОСТ В 11 0121-91 или ГЕ0.364.126ТУ. Эти документы определяют правила установки, электрические режимы и требования к надежности соединения.

Гарантийные и ресурсные показатели

Гарантийная наработка разъема составляет 1000 часов в стандартных режимах и до 100000 часов в облегченных условиях. Гарантийный срок хранения — 15 лет с момента изготовления. Таким образом, изделие сохраняет работоспособность в течение длительного срока при соблюдении условий хранения и эксплуатации, установленных технической документацией.

Сочетание четырех контактов диаметром 1,5 миллиметра, серебряного покрытия и всеклиматического исполнения делает разъем 2РМДТ18БПН4Г5В1В подходящим для ответственных узлов коммутации в составе радиоэлектронной аппаратуры, где важны стабильность контакта, стойкость к внешней среде и длительный ресурс работы.
