Назначение

Цилиндрический низкочастотный разъем 2РМДТ18БПН4Г5В1В предназначен для соединения электрических цепей. Изделие не является герметичным и рассчитано на эксплуатацию в цепях постоянного и переменного тока с частотой до 3 МГц. Разъем применяется для коммутации длинных электрических линий, где требуется надежное разъемное соединение с высокой допустимой токовой нагрузкой.

Основные технические характеристики

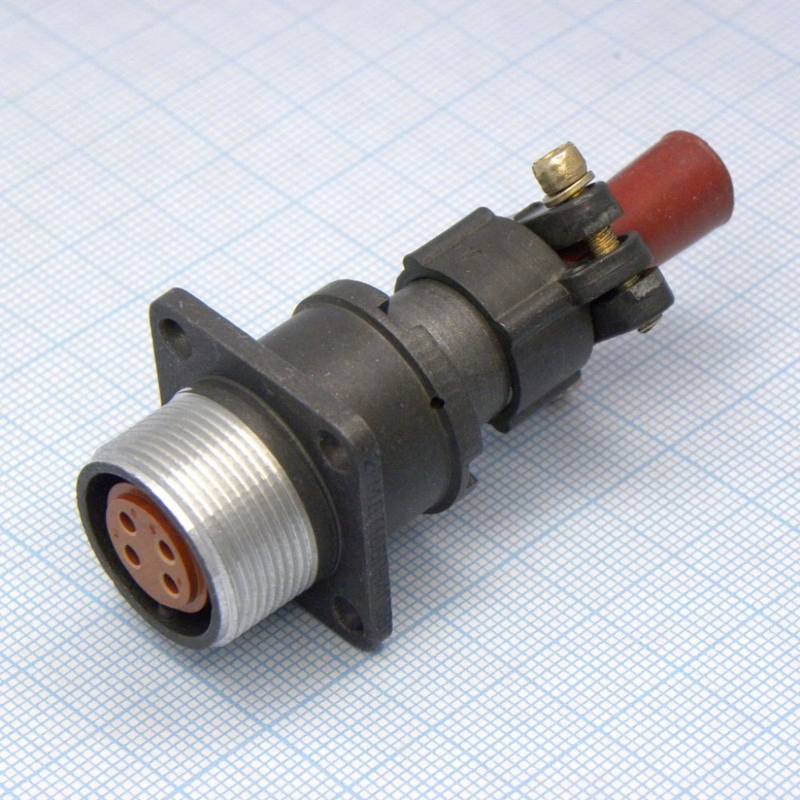

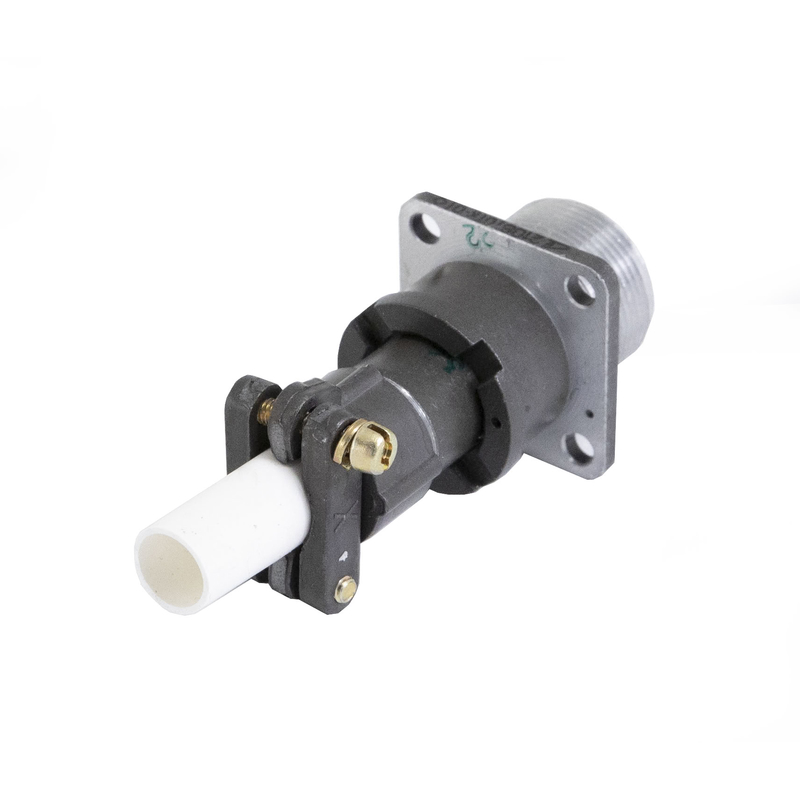

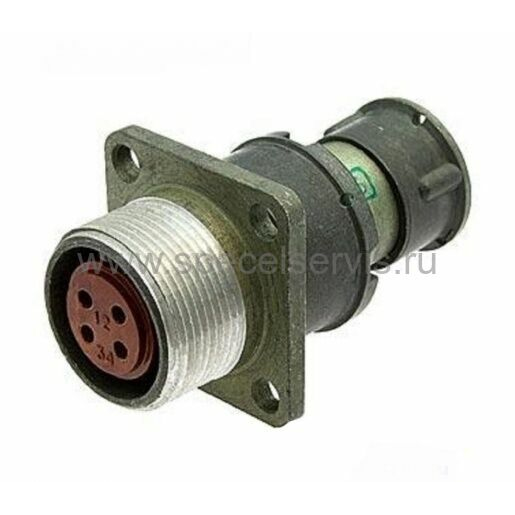

Данная модель представляет собой приборную (блочную) розетку с прямым патрубком и гайкой для неэкранированного кабеля. Контакты разъема имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление и стабильность соединения.

• Тип соединителя: низкочастотный цилиндрический негерметичный
• Исполнение: розетка приборная (блочная)
• Количество контактов: 4
• Диаметр посадочного отверстия корпуса: 18 мм
• Максимальное рабочее напряжение: до 560 В
• Допустимая токовая нагрузка: до 50 А
• Диаметр контактов: 1,5 мм
• Сопротивление изоляции: не менее 1000 МОм
• Ресурс: не менее 500 циклов сочленения-расчленения
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия
• Минимальная наработка: 5000 часов
• Срок сохраняемости: 25 лет

Расшифровка маркировки

Обозначение 2РМДТ18БПН4Г5В1В содержит информацию о конструкции и параметрах разъема. Каждая группа символов имеет конкретное значение:

• 2РМДТ — тип разъема
• 18 — условный размер корпуса
• Б — блочный (приборный) корпус
• П — прямой патрубок
• Н — гайка для неэкранированного кабеля
• 4 — количество контактов
• Г — розетка
• 5 — обозначение сочетания контактов
• В — серебряное покрытие контактов
• 1 — цилиндрический вид контакта
• В — всеклиматическое исполнение

Применение и совместимость

Разъем 2РМДТ18БПН4Г5В1В используется в электротехнических устройствах и системах, где требуется разъемное соединение с высокой токовой нагрузкой и устойчивостью к широкому диапазону температур. Благодаря серебряному покрытию контактов он подходит для цепей с повышенными требованиями к проводимости.

При подборе ответной части необходимо учитывать правило совместимости: кабельную розетку нельзя соединять с кабельной вилкой, а блочную вилку с блочной розеткой. Корректное соединение выполняется только между кабельным и блочным разъемом. Таким образом, для данной блочной розетки ответной частью должна быть кабельная вилка соответствующей серии и сочетания контактов.

Модель сохраняет работоспособность в течение длительного срока (минимальная наработка 5000 часов, срок сохраняемости 25 лет), что делает ее пригодной для использования в стационарных и подвижных установках, где важна долговременная стабильность электрического контакта.
