2РМДТ18БПН4Г5А1В: приборная розетка для надежных низкочастотных соединений

Соединитель 2РМДТ18БПН4Г5А1В применяется для разъемного подключения электрических цепей постоянного и переменного тока в промышленной, приборной и специальной аппаратуре. Это цилиндрическая низкочастотная приборная розетка серии 2РМДТ с резьбовой фиксацией, рассчитанная на эксплуатацию в широком диапазоне климатических и механических воздействий.

Конструкция и назначение

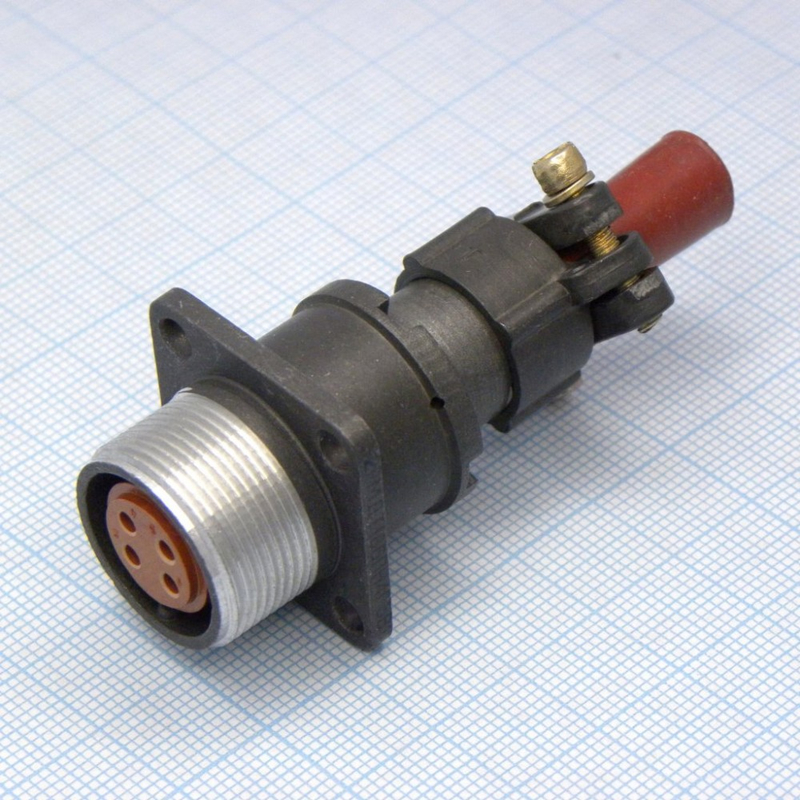

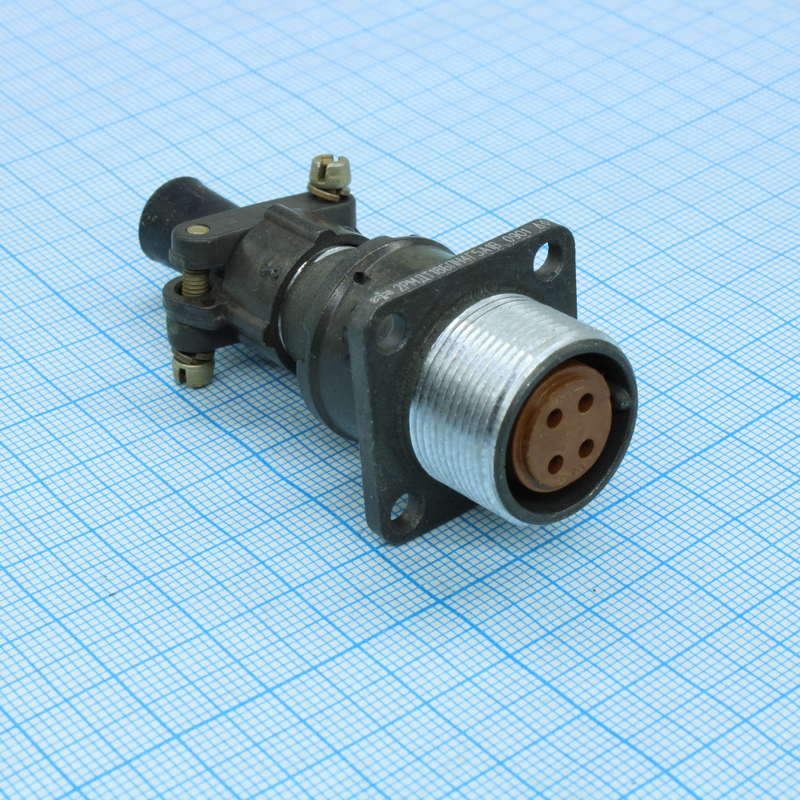

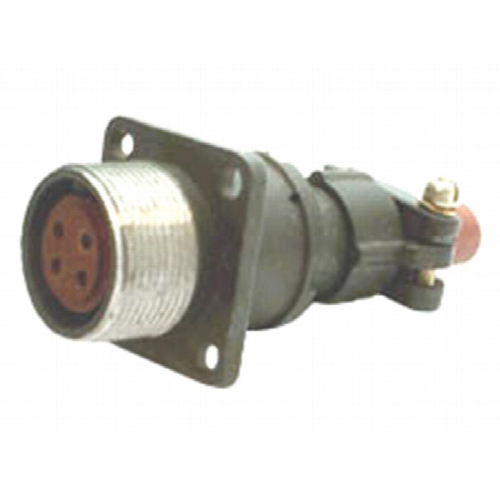

2РМДТ18БПН4Г5А1В представляет собой блочную (приборную) розетку в корпусе условного размера 18. Исполнение предназначено для установки на панель, стенку корпуса или монтажную плату оборудования. Соединение с ответной частью выполняется резьбовым способом, что помогает исключить самопроизвольное рассоединение при вибрациях и перемещениях кабеля.

Разъем относится к негерметичным, тропикоустойчивым соединителям. Он рассчитан на внутренний монтаж и может использоваться в аппаратуре, где необходимы надежное разъемное соединение, механическая фиксация и контролируемая коммутация нескольких силовых или сигнальных линий.

Основные характеристики

Указанные параметры характерны для исполнения с четырьмя контактами диаметром 1,5 мм и позволяют применять 2РМДТ18БПН4Г5А1В для коммутации питания, управляющих цепей и низкочастотных сигналов.

Особенности маркировки

Маркировка 2РМДТ18БПН4Г5А1В содержит сведения о конструкции соединителя и контактной части:

• 2РМДТ — серия цилиндрических низкочастотных негерметичных тропикоустойчивых соединителей.

• 18 — условный размер корпуса.

• БП — блочное, то есть приборное, исполнение.

• Н — исполнение для неэкранированного кабеля.

• 4 — число контактов.

• Г — гнездовая контактная часть розетки.

• 5 — положение (поляризация) изолятора в корпусе.

• А1В — обозначение варианта конструктивного и климатического исполнения по технической документации.

При подборе ответной части важно проверять совпадение типоразмера корпуса, контактной схемы, поляризации изолятора, исполнения монтажной части и назначения контактов. Даже при одинаковом числе контактов несовпадение поляризации или конструктивного варианта может исключить корректное сочленение.

Применение в оборудовании

Соединитель 2РМДТ18БПН4Г5А1В может использоваться в системах, где требуется многократное подключение и отключение кабельных линий без пайки при обслуживании оборудования. Типичные области применения включают:

• промышленную автоматику и шкафы управления;

• измерительные и испытательные комплексы;

• источники питания и силовые модули;

• приборостроение;

• транспортное, специальное и лабораторное оборудование;

• кабельные соединения внутри аппаратуры.

Золоченое покрытие контактных поверхностей способствует снижению переходного сопротивления и повышению стабильности контакта при корректном монтаже и соблюдении допустимых электрических нагрузок. Для контактов диаметром 1,5 мм указывается сопротивление электрического контакта не более 2,5 мОм.

Что проверить перед монтажом

Перед установкой 2РМДТ18БПН4Г5А1В рекомендуется убедиться в соответствии соединителя условиям конкретного проекта:

• ток в каждой цепи не должен превышать 15 А;

• суммарная нагрузка должна соответствовать допустимому току соединителя;

• напряжение цепи должно быть не выше 560 В;

• сечение присоединяемого проводника должно соответствовать контактам и требованиям конструкторской документации;

• ответная часть должна иметь совместимую контактную схему и положение поляризации;

• условия эксплуатации должны находиться в диапазоне от −60 до +100 °C;

• необходимо учитывать, что разъем является негерметичным и не предназначен для прямого воздействия влаги или среды, требующей герметизации.

2РМДТ18БПН4Г5А1В — функциональное решение для аппаратуры, в которой критичны механическая надежность, повторяемость соединения и устойчивость контактов при продолжительной эксплуатации.
