Назначение соединителя

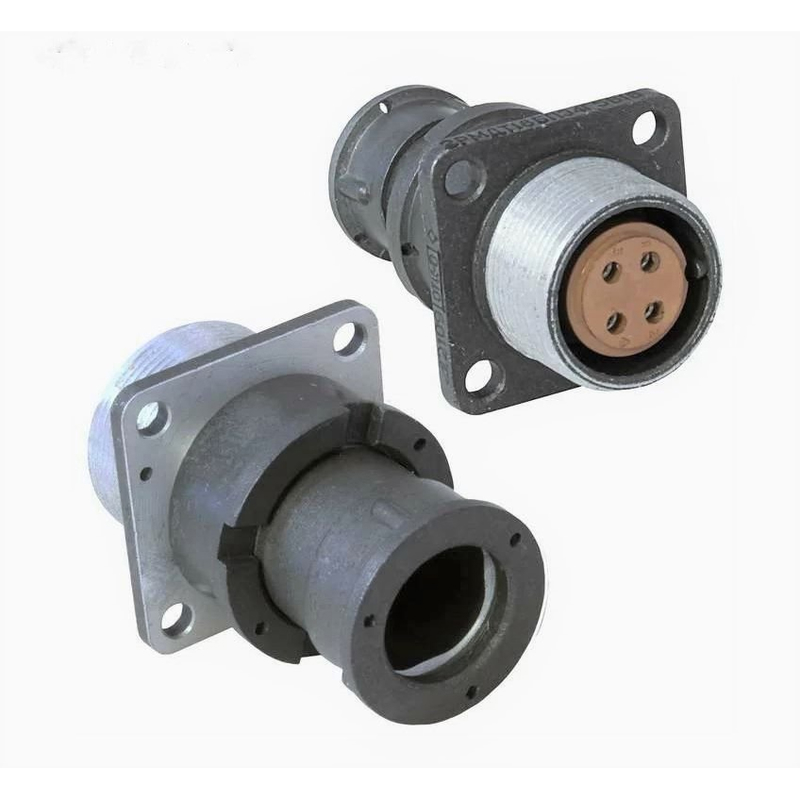

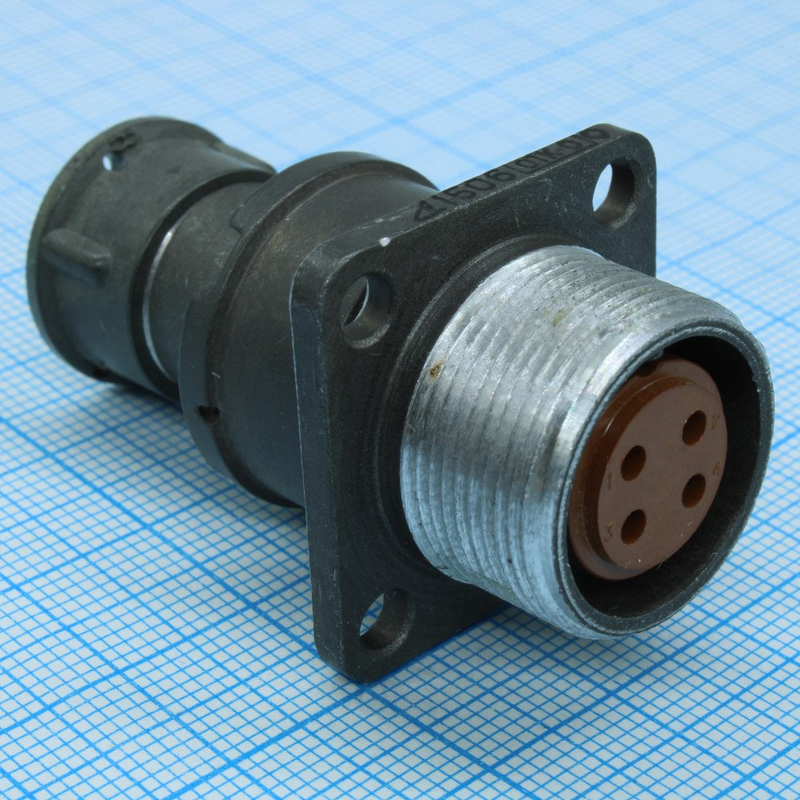

2РМДТ18БПЭ4ША1В «5» — низкочастотный цилиндрический электрический соединитель (разъём) серии 2РМДТ. Это блочная (приборная) вилка с прямым патрубком и резьбовой фиксацией, предназначенная для объёмного монтажа на панели или шасси оборудования. Изделие обеспечивает электрическое соединение цепей управления, питания и сигнализации в составе приборов, пультов и блоков, работающих в условиях повышенной влажности и широкого диапазона температур.

Приемка «5» означает, что изделие поставляется по категории приёмки «5», что подтверждает его соответствие требованиям приёмо-сдаточных испытаний, предусмотренных нормативной документацией производителя. Производитель в данных о товаре не указан.

Расшифровка маркировки

Обозначение 2РМДТ18БПЭ4ША1В построено по типовой схеме серии 2РМДТ и читается так:

• 2РМДТ — серия цилиндрических низкочастотных соединителей, тропикоустойчивых, негерметичных.
• 18 — условный размер корпуса, посадочный диаметр около 18 мм.
• Б — блочный (приборный) корпус, монтаж на панели или шасси.
• П — прямой патрубок под кабель или подводку.
• Э — исполнение под экранированный кабель, с элементами для зажима экрана.
• 4 — число контактов.
• Ш — штырьковые контакты (вилка).
• А — вариант исполнения по документации производителя: как правило, отличие по группе приёмки, материалам покрытия или допускам.
• 1 — теплостойкость до 100 °C.
• В — всеклиматическое исполнение.

Таким образом, базовые электрические и климатические характеристики соответствуют серии 2РМДТ18 на четыре контакта, а буквенные уточнения описывают конструктивные и приёмочные особенности конкретного исполнения.

Подтверждённые характеристики

Для типового соединителя 2РМДТ18Б на четыре штырьковых контакта применимы следующие параметры:

• Тип: цилиндрический низкочастотный, резьбовая фиксация разъёма.
• Количество контактов: 4.
• Диаметр контактов: около 1,5 мм для четырёхконтактных исполнений.
• Максимальный ток на контакт: до 15 А, суммарно по разъёму до 50 А.
• Максимальное рабочее напряжение: от 560 до 700 В в зависимости от подтипа, для большинства исполнений 18-го размера указывают до 560 В переменного и постоянного тока.
• Сопротивление изоляции: не менее 1000 до 5000 МОм в нормальных условиях.
• Рабочая температура: от минус 60 до плюс 100 °C (теплостойкость «1»).
• Исполнение: всеклиматическое, тропикоустойчивое, негерметичное.
• Приемка: «5».

Применение

Соединитель применяется для подключения кабельных линий к приборам, блокам и пультам, смонтированным на панелях и шасси. Прямой патрубок с элементами под экранированный кабель позволяет использовать разъём в цепях, где требуется защита от электромагнитных помех. Резьбовая фиксация обеспечивает надёжное механическое удержание ответной части при вибрации и умеренных механических нагрузках.

Благодаря всеклиматическому исполнению и рабочему диапазону температур от минус 60 до плюс 100 °C изделие пригодно для эксплуатации в неотапливаемых помещениях, на открытых площадках и в условиях повышенной влажности. Типовые области применения включают промышленное оборудование, системы автоматики, транспортную и специальную технику, где используются низкочастотные цилиндрические разъёмы серии 2РМДТ.

Комплектация и указания по подбору

Сведения о комплектации, стране производства, гарантии и сертификатах в предоставленных данных отсутствуют. При подборе ответной части следует учитывать, что 2РМДТ18БПЭ4ША1В «5» — вилка со штырьковыми контактами, поэтому для сочленения требуется розетка соответствующего размера корпуса 18 с четырьмя гнёздами и резьбовым соединением.

Перед монтажом необходимо проверить соответствие числа контактов, диаметра контактов около 1,5 мм и допустимого тока до 15 А на контакт параметрам подключаемой цепи. Маркировка «Ш» подтверждает штырьковое исполнение, а индекс «А» указывает на вариант по документации производителя, который может отличаться группой приёмки, покрытием или допусками при сохранении базовых характеристик серии.

Артикул изделия — 2157, категория — 2РМД. Для получения точных данных о материалах корпуса, покрытии контактов и полном перечне климатических испытаний следует обращаться к документации изготовителя, поскольку в приведённом описании такие сведения не указаны.
