Назначение соединителя 2РМДТ18БПЭ4Ш5В1В

Соединитель 2РМДТ18БПЭ4Ш5В1В производства завода «Элекон» (Казань, Россия) представляет собой цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения. Он предназначен для надёжного соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Применяется в приборах и оборудовании с внутренним монтажом на блок, где требуется устойчивость к воздействию тропического климата.

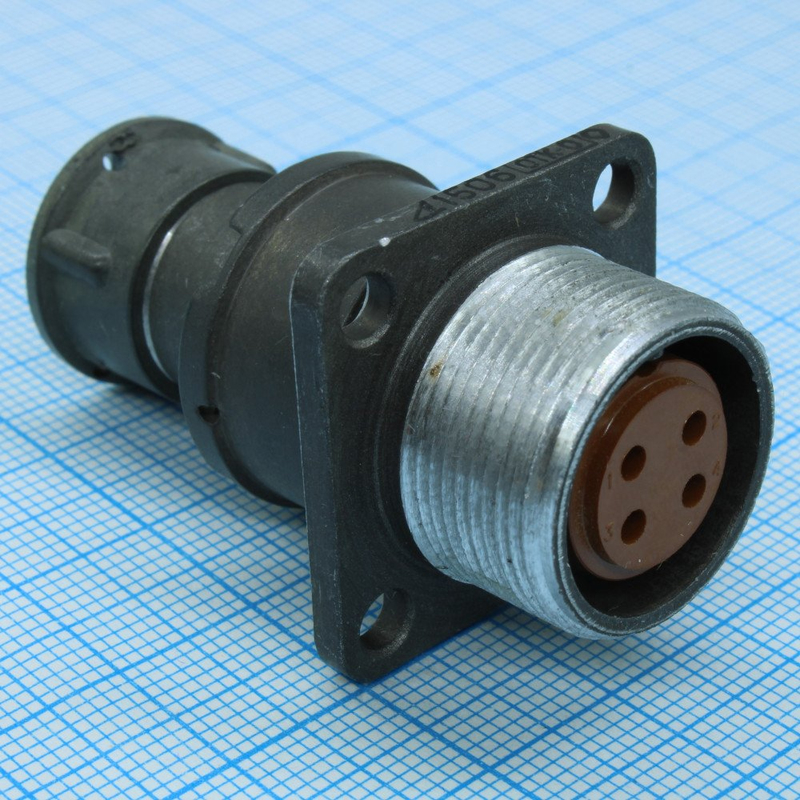

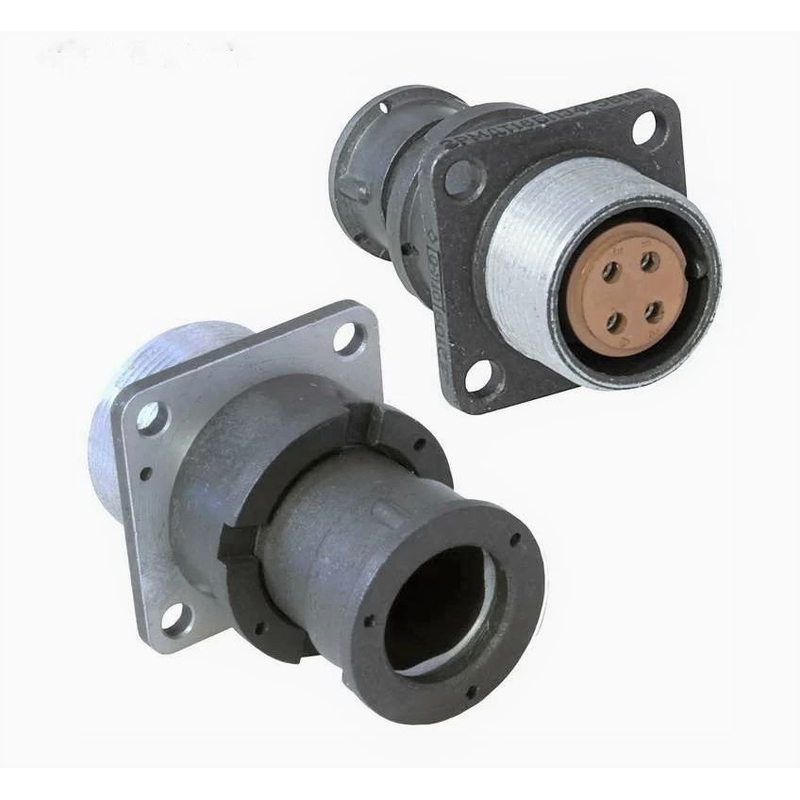

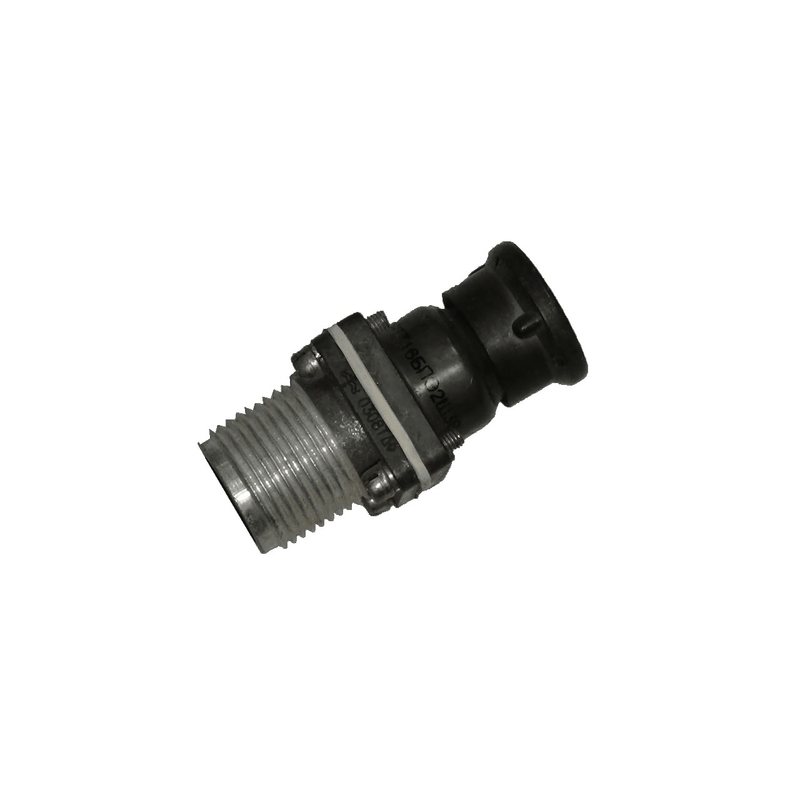

По конструкции это приборная вилка (блочная) с прямым патрубком и гайкой для экранированного кабеля. Резьбовая фиксация обеспечивает механически прочное и стабильное сочленение ответных частей.

Подтверждённые технические особенности

• Количество контактов — 4.
• Рабочий ток на контакт — до 15 А (для контактов диаметром 1,5 мм).
• Общее рабочее напряжение — до 560 В.
• Диапазон рабочих температур — от минус 60 °C до плюс 100 °C.
• Климатическое исполнение — В2.1, влажность до 98 % при температуре плюс 40 °C.
• Корпус металлический, изолятор из карболита.
• Контакты имеют серебряное покрытие, сопротивление контакта — не более 0,005 Ом.
• Степень защиты — IP20.
• Экранирование присутствует, что снижает влияние помех.
• Количество сочленений — до 500 циклов.
• Монтаж — объёмный, с пайкой.

Конструктивные и эксплуатационные особенности

Материалы и покрытия

Металлический корпус обеспечивает механическую прочность и выполняет функцию экрана. Изолятор из карболита сохраняет диэлектрические свойства в широком диапазоне температур и при повышенной влажности. Серебряное покрытие контактов снижает переходное сопротивление, что важно для стабильной работы при больших токах и малых сигналах.

Условия применения

Соединитель рассчитан на эксплуатацию в тропическом климате, что подтверждается климатическим исполнением В2.1 и стойкостью к влажности до 98 % при плюс 40 °C. Он подходит для использования в составе электроустановок, приборов и блоков, где требуется надёжное соединение цепей и устойчивость к внешним воздействиям.

Резьбовая фиксация и прямой патрубок с гайкой для экранированного кабеля упрощают монтаж и обеспечивают надёжное крепление кабеля, а также сохранение целостности экрана. Степень защиты IP20 означает, что соединитель предназначен для работы внутри закрытых корпусов и блоков, без прямого попадания воды.

Область применения

1. Электроустановки, работающие на постоянном и переменном токе частотой до 3 МГц.
2. Приборы и оборудование с внутренним монтажом на блок.
3. Системы, эксплуатируемые в условиях тропического климата с высокой влажностью.

Соединитель 2РМДТ18БПЭ4Ш5В1В сочетает высокую нагрузочную способность по току и напряжению, широкий температурный диапазон и защиту от влаги, что делает его пригодным для ответственных узлов коммутации в составе оборудования, поставляемого в регионы с жарким и влажным климатом.
