2РМДТ18БПЭ4Г5В1В: надёжный цилиндрический разъём для промышленного оборудования

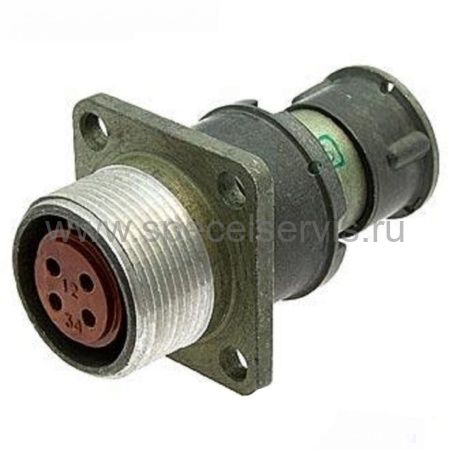

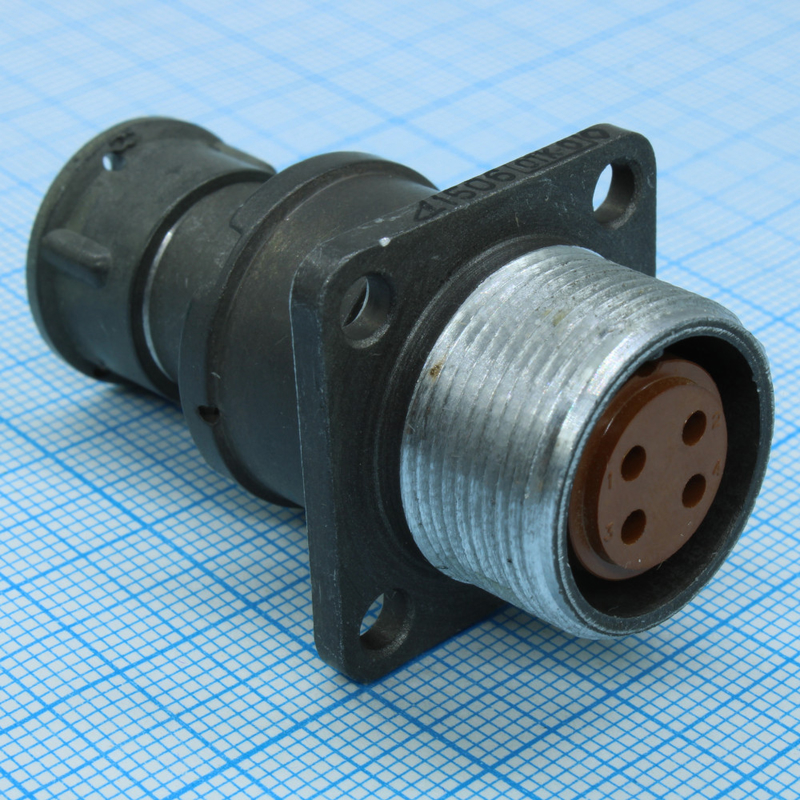

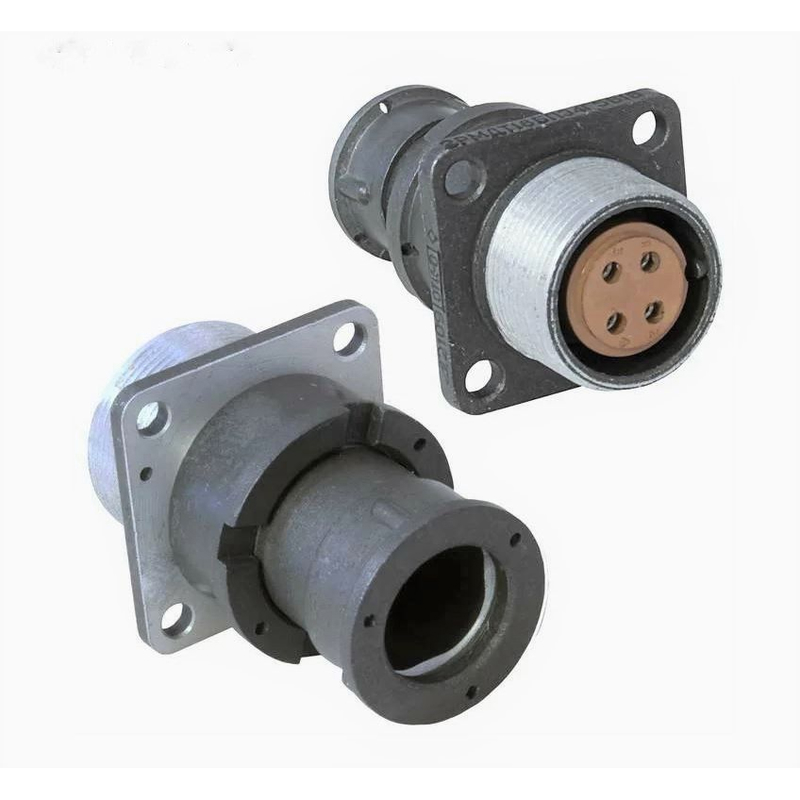

2РМДТ18БПЭ4Г5В1В — приборная блочная розетка серии 2РМДТ, предназначенная для разъёмного подключения электрических цепей постоянного и переменного тока. Разъём рассчитан на применение в аппаратуре, где важны механическая прочность, устойчивость к вибрациям и стабильность электрического контакта.

Модель относится к цилиндрическим низкочастотным негерметичным соединителям с резьбовой фиксацией в сочленённом состоянии. Такое конструктивное решение помогает надёжно удерживать соединение при вибрационных и ударных воздействиях, характерных для промышленной, транспортной и специальной техники.

Основные характеристики 2РМДТ18БПЭ4Г5В1В

Разъём выполнен в блочном исполнении и имеет четыре контакта. Он оснащён прямым патрубком и гайкой, предназначенной для подключения экранированного кабеля. Контактная часть имеет серебряное покрытие, способствующее снижению переходного сопротивления и поддержанию стабильной проводимости.

Характеристики относятся к исполнению 2РМДТ с четырьмя контактами и корпусом 18; при проектировании оборудования необходимо сверять параметры конкретного изделия с конструкторской документацией и требованиями системы.

Где применяется разъём

Разъём 2РМДТ18БПЭ4Г5В1В используется для коммутации силовых, управляющих и сигнальных электрических цепей. Четырёхконтактная компоновка удобна для подключения питания, исполнительных устройств, датчиков и отдельных функциональных узлов оборудования.

Типичные области использования:

• Промышленные шкафы управления и контрольно-измерительная аппаратура

• Электротехнические комплексы и системы автоматики

• Машиностроительное оборудование

• Транспортная техника и бортовые системы

• Приборостроение и испытательные стенды

• Оборудование, работающее в условиях вибрации, перепадов температуры и высокой влажности

Соединители серии 2РМДТ рассчитаны на работу в цепях постоянного и переменного тока с частотой до 3 МГц, что делает их подходящими для широкого спектра низкочастотных электротехнических задач.

Конструктивные преимущества

Корпус разъёма защищает контактную группу от внешних механических воздействий, а резьбовое соединение снижает риск случайного размыкания. Блочное исполнение позволяет устанавливать розетку непосредственно на панель, корпус прибора или стенку электротехнического шкафа.

К важным особенностям относятся:

• Четыре контакта диаметром 1,5 мм

• Возможность подключения проводников сечением до 1 мм²

• Контактное сопротивление не более 0,0025 Ом

• Межконтактная ёмкость не более 6 пФ

• Устойчивость к синусоидальной вибрации в диапазоне 1–5000 Гц

• Ресурс до 500 циклов сочленения и расчленения

Для похожих четырёхконтактных исполнений серии указываются высокая стойкость к вибрации, механическим ударам и воздействию относительной влажности до 98% при +40 °C.

Что учитывать при монтаже

Перед монтажом 2РМДТ18БПЭ4Г5В1В следует проверить соответствие ответной части разъёма, распиновку контактов, допустимое сечение проводников и условия эксплуатации. Внутренний объёмный монтаж пайкой требует аккуратной подготовки кабеля, соблюдения температурного режима пайки и исключения механической нагрузки на контакты.

Особое внимание стоит уделить экранированию кабеля: прямой патрубок с гайкой рассчитан на организацию более защищённого кабельного ввода. После установки рекомендуется проконтролировать качество пайки, надёжность механической фиксации, отсутствие замыканий между контактами и целостность изоляции.

Итог

2РМДТ18БПЭ4Г5В1В — четырёхконтактный приборный разъём для создания надёжных разъёмных соединений в низкочастотных электрических цепях. Сочетание резьбовой фиксации, металлического корпуса, серебряных контактов, устойчивости к внешним воздействиям и работы при температурах от −60 до +100 °C делает его практичным решением для промышленной электроники, автоматики и приборостроения.
