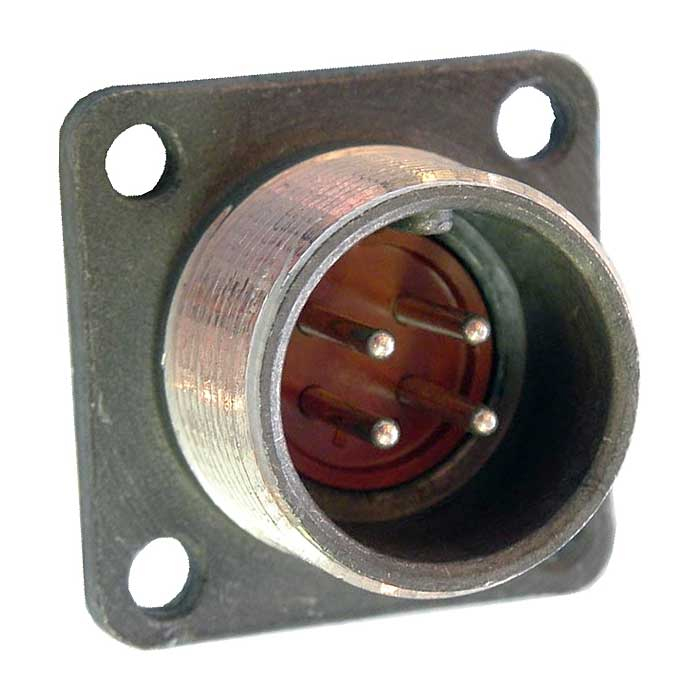

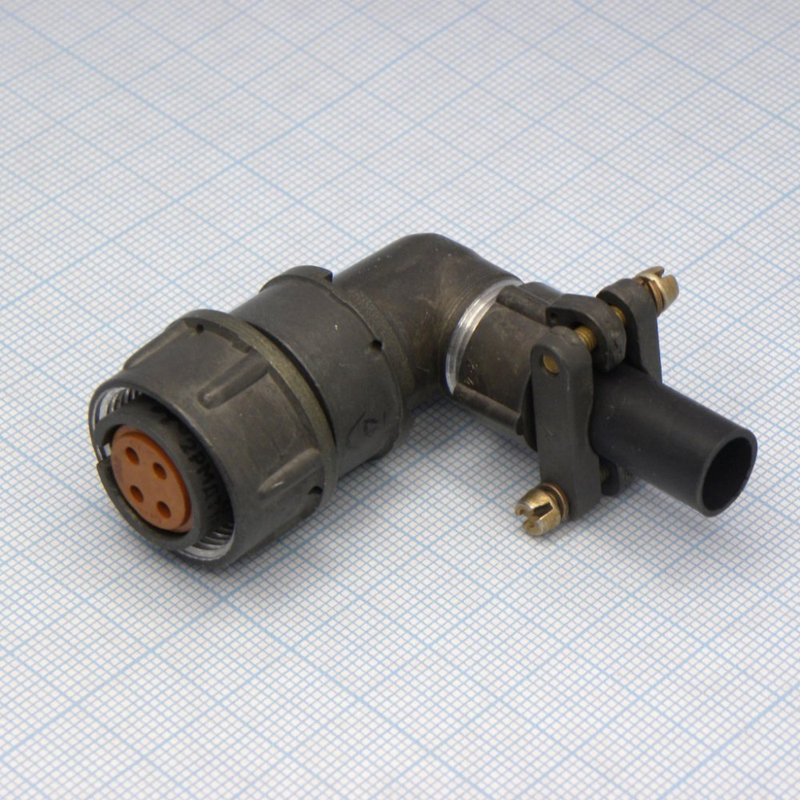

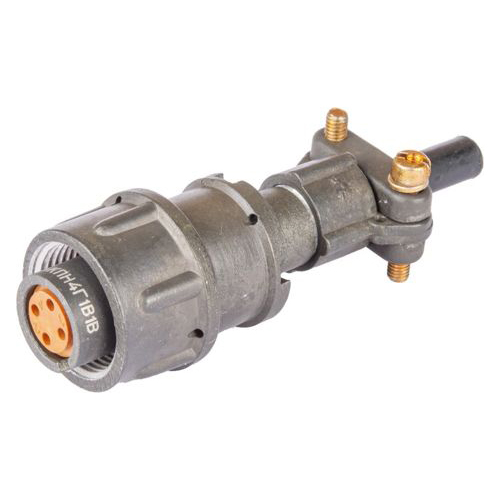

Назначение разъёма 2РМДТ18Б4ШВ1В

Разъём 2РМДТ18Б4ШВ1В производства Элекон (исполнение «5») представляет собой круглый многоконтактный электрический соединитель, входящий в серию 2РМДТ. Он предназначен для соединения кабелей и приборов в электрических цепях постоянного и переменного тока с частотой до примерно трёх мегагерц. Основное назначение — обеспечение надёжного и защищённого электрического контакта в промышленной, измерительной и военной аппаратуре, где предъявляются повышенные требования к стойкости к внешним воздействиям.

Разъём относится к приборному исполнению, что подразумевает его установку непосредственно на корпус прибора или аппаратуры. Конструкция рассчитана на внутренний монтаж с использованием экранированных или неэкранированных кабелей. Всеклиматическое исполнение позволяет эксплуатировать изделие в широком диапазоне температур и при повышенной влажности.

Подтверждённые особенности и технические характеристики

Маркировка 2РМДТ18Б4ШВ1В несёт в себе информацию о ключевых параметрах изделия. Рассмотрим их подробнее в структурированном виде.

• Тип корпуса: приборный (литера «Б» в обозначении), с резьбовым сочленением и одним шпоном (литеры «Ш» и «1»), без монтажного патрубка.
• Число контактов: четыре (цифра «4» в обозначении). Контакты выполнены в виде микропинов диаметром порядка одного и пяти десятых миллиметра.
• Электрические параметры: рабочий ток составляет от четырёх до семи ампер на контакт, рабочее напряжение — до сотен вольт, в типовом исполнении серии 2РМДТ до примерно семисот вольт.
• Покрытие контактов: серебрение (литера «В»).
• Исполнение «5»: соответствует типу контактной пары и принадлежности к данному исполнению серии, часто обозначается как «5 ЭЛЭКОН» и указано в приёмке.
• Ресурс сочленений: около пятисот циклов.
• Температурный диапазон: от минус шестидесяти до плюс ста градусов Цельсия, что типично для всеклиматических соединителей серии 2РМДТ.
• Способ монтажа: пайка или объёмная пайка контактов. Гайка и патрубок подбираются в зависимости от типа применяемого кабеля.

Разъём имеет резьбовое сочленение, обеспечивающее механическую прочность и стабильность электрического соединения при вибрационных и ударных нагрузках. Одношпоночное исполнение корпуса предотвращает неправильное взаимное расположение ответных частей.

Применение и условия эксплуатации

Благодаря своим характеристикам разъём 2РМДТ18Б4ШВ1В находит применение в радиоэлектронной аппаратуре, измерительных приборах и промышленных устройствах. Он востребован там, где требуется надёжное защищённое электрическое соединение с возможностью экранирования и стойкостью к внешним воздействиям.

Всеклиматическое исполнение и расширенный температурный диапазон позволяют использовать соединитель в аппаратуре, работающей на открытом воздухе, в неотапливаемых помещениях, а также в условиях повышенной влажности и перепадов температур. Возможность монтажа как экранированными, так и неэкранированными кабелями делает разъём универсальным решением для различных схем подключения.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность параметров в течение всего срока службы. Ресурс в пятьсот сочленений позволяет применять разъём в аппаратуре, требующей периодического подключения и отключения кабельных сборок без потери качества контакта.

Разъём 2РМДТ18Б4ШВ1В серии 2РМДТ является частью линейки унифицированных соединителей, что упрощает подбор ответных частей и комплектующих. При монтаже важно учитывать тип кабеля и правильно подбирать гайку и патрубок для обеспечения герметичности и механической защиты места ввода кабеля в корпус прибора.
