Назначение

2РМДТ18Б4ШВ1В «5» — цилиндрический низкочастотный соединитель тропикоустойчивого исполнения из серии 2РМДТ. Изделие предназначено для надёжного соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется в блочном (приборном) варианте подключения: в блоках и приборах, пультах, распределительных устройствах, в составе бортовой и наземной аппаратуры, эксплуатируемой в тяжёлых климатических условиях.

Конструктивные особенности

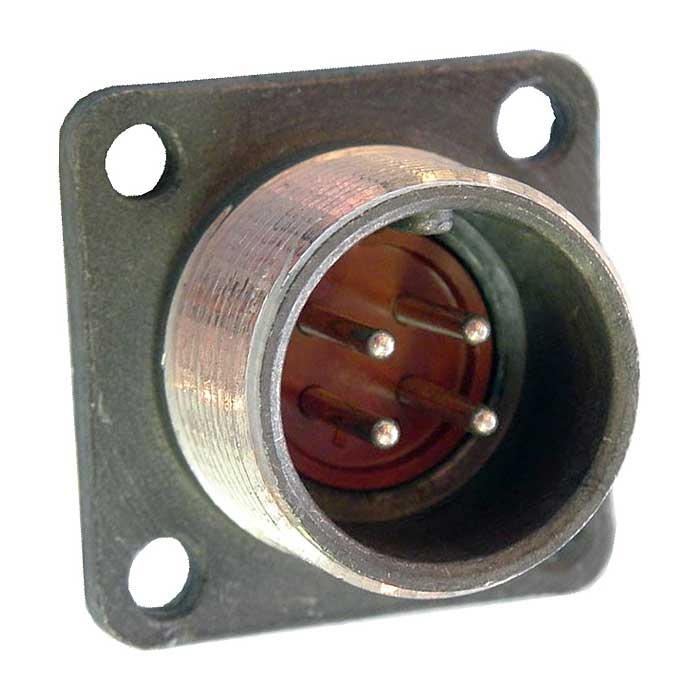

Изделие представляет собой блочную (приборную) вилку с четырьмя контактами диаметром 1,5 мм. Посадочный диаметр корпуса — 18 мм. Соединитель выполнен без патрубка. Фиксация сочленённого положения — резьбовая, что снижает риск самопроизвольного расчленения при вибрации и механических ударах.

Расшифровка обозначения

• 2РМДТ — тип соединителя: негерметичный, тропикоустойчивый;
• 18 — условный размер корпуса;
• Б — блочный (приборный) вид корпуса;
• 4 — количество контактов;
• ШВ — обозначение модификации с серебряным покрытием контактов;
• 1В — исполнение с резьбовой фиксацией.

Технические характеристики

• максимальное рабочее напряжение — до 560 В;
• токовая нагрузка — до 15 А на контакт;
• суммарный ток на соединитель — до 50 А;
• рабочий диапазон температур — от минус 60 до плюс 100 °C;
• перегрев контактов — до плюс 180 °C;
• сопротивление изоляции — не менее 5000–10000 МОм;
• частота коммутируемых цепей — до 3 МГц.

Условия эксплуатации и ресурс

Соединитель рассчитан на работу в условиях повышенных механических и климатических нагрузок, включая тропическую влажность и пониженное атмосферное давление.

• вибрация — до 1000 м/с²;
• механические удары — до 5000 м/с²;
• повышенная влажность — до 98 % при температуре плюс 40 °C;
• пониженное давление — до 10⁻¹² мм рт. ст.;
• минимальная наработка — 1000–5000 часов;
• количество сочленений и расчленений — 500;
• срок сохраняемости — 15–25 лет.

Приёмка и применение

Изделие поставляется с приёмкой «5». Артикул позиции — 2137, категория — 2РМД. Производитель в карточке товара не указан.

Область применения соединителя определяется сочетанием блочного корпуса, резьбовой фиксации и тропикоустойчивого исполнения: он подходит для монтажа в приборах и блоках, где требуется периодическое сочленение и расчленение цепей при сохранении стабильного контакта. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление, а четыре контакта диаметром 1,5 мм позволяют коммутировать цепи с током до 15 А на контакт.

Перед монтажом следует учитывать посадочный диаметр корпуса 18 мм и отсутствие патрубка, а также резьбовой способ фиксации. Указанные значения токовой нагрузки, напряжения, температуры и ресурса приведены для соединителя в целом и определяют допустимые режимы его эксплуатации.
