Назначение

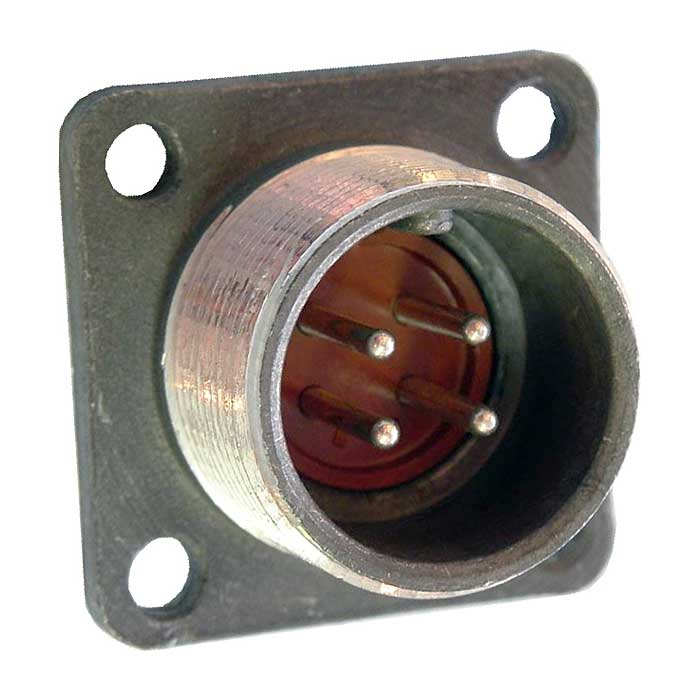

2РМДТ18Б4ШВ1В «5» — это цилиндрический низкочастотный соединитель тропикоустойчивого исполнения из серии 2РМДТ. Он предназначен для надежного соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Артикул изделия — 2136, категория — 2РМД.

Соединитель относится к блочным (приборным) вилкам без патрубка. Такое исполнение применяется для подключения электрических цепей в составе приборных и блочных конструкций, где требуется резьбовая фиксация сочленения и возможность последующего разъединения.

Подтверждённые особенности

Конструкция и электрические параметры

• Тип: цилиндрический низкочастотный соединитель серии 2РМДТ.
• Исполнение: блочная (приборная) вилка без патрубка.
• Количество контактов: 4.
• Диаметр контактов: 1,5 мм.
• Посадочный диаметр корпуса: 18 мм.
• Фиксация сочленения: резьбовая.
• Максимальное рабочее напряжение: 560 В.
• Токовая нагрузка на контакт: до 15 А.
• Суммарная токовая нагрузка на соединитель: до 50 А.
• Сопротивление изоляции: не менее 5000–10000 МОм.

Условия эксплуатации и надежность

• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C.
• Допустимый перегрев контактов: до плюс 180 °C.
• Влажность: до 98%.
• Пониженное давление: до 10 в минус двенадцатой степени мм ртутного столба.
• Вибрация: до 1000 метров на секунду в квадрате.
• Удары: до 5000 метров на секунду в квадрате.
• Ресурс сочленений-расчленений: 500 циклов.
• Наработка: не менее 1000 часов.

Расшифровка обозначения

Обозначение 2РМДТ18Б4ШВ1В расшифровывается следующим образом.

• 2РМДТ — тип соединителя: негерметичный тропикоустойчивый.
• 18 — размер корпуса.
• Б — блочный вид.
• 4 — число контактов.
• Ш — шестигранник.
• В1 — покрытие контактов: серебро.
• В — исполнение.

Применение и приемка

Соединитель 2РМДТ18Б4ШВ1В «5» применяется для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Благодаря тропикоустойчивому исполнению, расширенному температурному диапазону, стойкости к влажности, пониженному давлению, вибрации и ударам он может использоваться в условиях, соответствующих указанным параметрам эксплуатации.

Блочная конструкция без патрубка и резьбовая фиксация делают его применимым для приборного и блочного монтажа, где важны компактный посадочный диаметр корпуса 18 мм, четыре контакта диаметром 1,5 мм и электрические параметры до 560 В и до 15 А на контакт. Суммарная токовая нагрузка на соединитель достигает 50 А.

Для данного товара указана приемка «5». Артикул изделия — 2136. Производитель в предоставленных данных не указан.
