Назначение соединителя 2РМДТ18Б4ШВ1

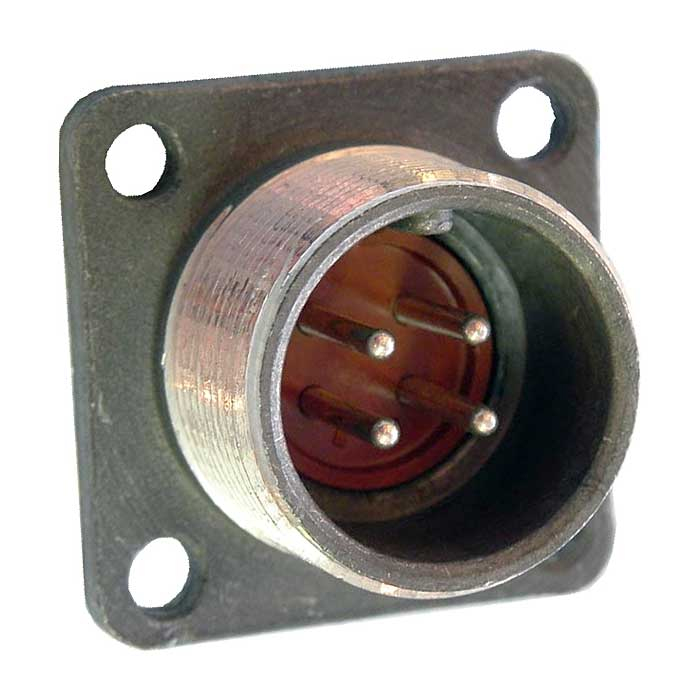

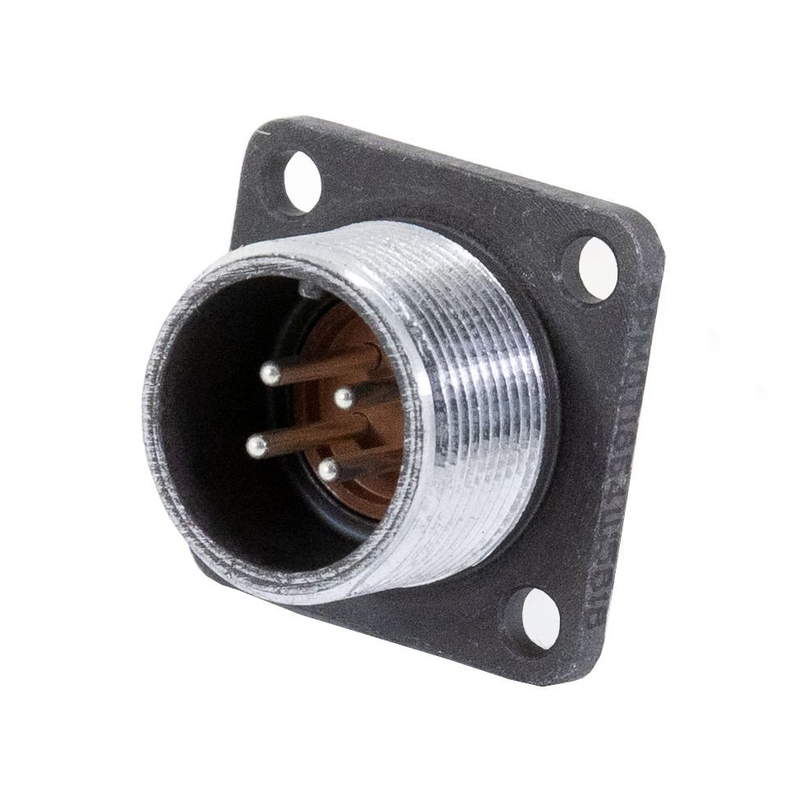

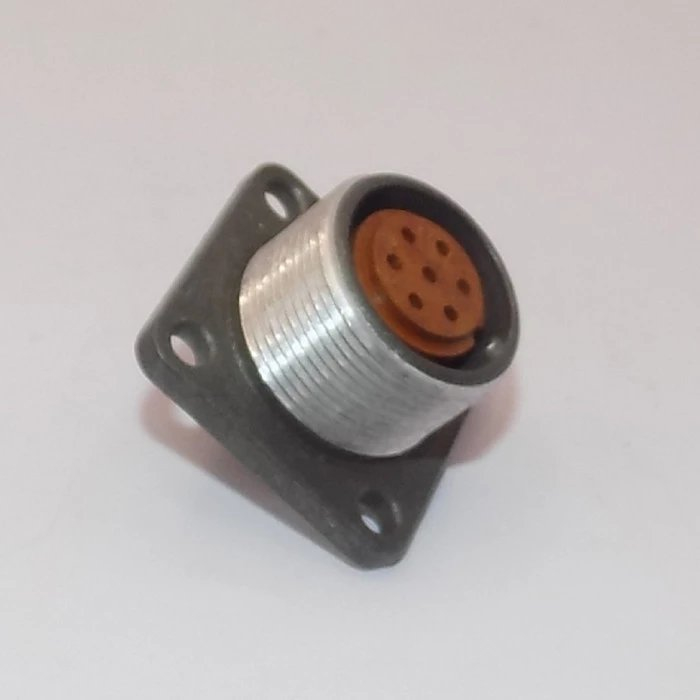

2РМДТ18Б4ШВ1 Элекон «5» — это розетка цилиндрического соединителя серии 2РМДТ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для электрического соединения и разъединения цепей в составе радиоэлектронной аппаратуры общего назначения. Производителем является компания Элекон.

Соединители типа 2РМДТ выполняются негерметичными, во всеклиматическом исполнении, с резьбовым соединением и возможностью экранирования. Такое сочетание свойств позволяет использовать розетку в приборах, где требуется надёжный механический контакт и защита от внешних электромагнитных влияний.

Подтверждённые особенности и технические характеристики

Конструкция и параметры соединителя определяются его маркировкой и данными производителя. Ниже перечислены подтверждённые особенности изделия.

• Тип и серия: 2РМДТ — цилиндрический соединитель с резьбовым соединением, негерметичный, всеклиматического исполнения, с возможностью экранирования.
• Условный размер корпуса: 18.
• Вид корпуса: Б — приборный прямой.
• Количество контактов: 4.
• Исполнение «5»: контакты диаметром 1,5 мм.
• Покрытие контактов: В1 — серебрение.
• Рабочий ток: от 4 до 36 А на контакт.
• Максимальное напряжение: 700 В.
• Частота тока: до 3 МГц.
• Количество сочленений: до 500.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Приемка: «5».

Указанные значения относятся к серии 2РМДТ в целом и подтверждаются техническими данными производителя для данного типа соединителей. Розетка рассчитана на эксплуатацию в широком диапазоне температур и допускает многократное сочленение и расчленение без потери рабочих свойств.

Расшифровка обозначения и применение

Обозначение 2РМДТ18Б4ШВ1 построено по стандартной схеме маркировки соединителей этой серии. Тип и серия обозначены как 2РМДТ. Число 18 указывает условный размер корпуса. Буква Б определяет вид корпуса — приборный прямой. Число 4 соответствует количеству контактов. Буква Ш обозначает шаг контактов или специфику гайки. Сочетание В1 указывает на покрытие контактов серебром. Исполнение «5» определяет диаметр контактов 1,5 мм.

Монтаж соединителя выполняется пайкой или объёмным способом внутри приборов. Такие разъёмы применяются в радиоэлектронной аппаратуре общего назначения, где требуется передача электрических сигналов и питания в цепях постоянного и переменного тока.

Артикул изделия — 2134. Категория — 2РМД. Краткое описание из каталога для данной позиции не указано.
