2РМДТ18Б4ША1В «5»

Цена:

1650 ₽

Технические характеристики

2РМДТ18Б4ША1В «5» — это низкочастотный цилиндрический негерметичный электрический соединитель блочного (приборного) типа с 4 контактами диаметром 1,5 мм, покрытием серебром. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц, с токовой нагрузкой до 15 А на контакт и суммарно до 50 А на соединитель.

2РМДТ18Б4Ш5В1В connector

Максимальное рабочее напряжение достигает 560–700 В, сопротивление изоляции — не менее 5000 МОм, электрическая прочность — до 1850–2300 В в зависимости от напряжения. Усилие расчленения не превышает 34,7 Н, минимальная наработка — 1000 часов, количество сочленений-расчленений — 500. Габаритные размеры составляют около 27×27×25 мм, масса — 12,5 г.

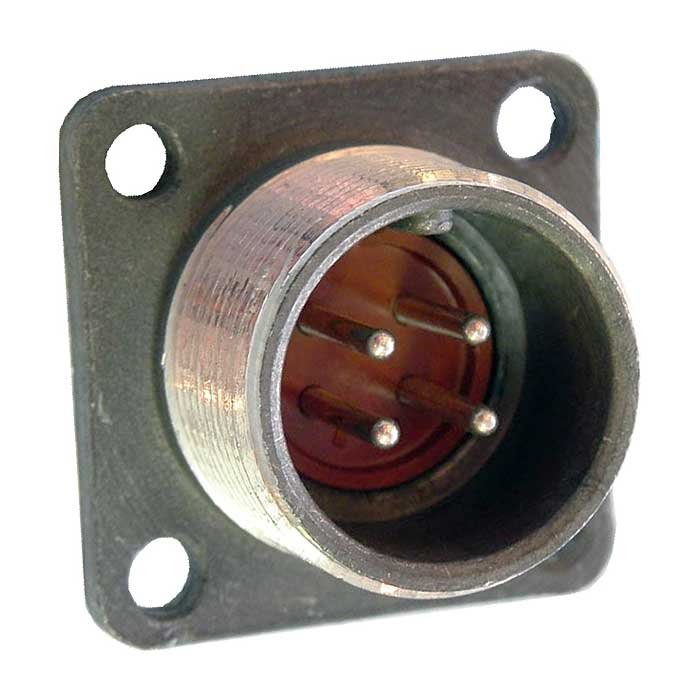

Изображение показывает вилку с квадратным фланцем, резьбовым кольцом и четырьмя штыревыми контактами, типичную для этой серии.

Соединитель выдерживает температуры от -60°C до +100–180°C, влажность до 98% при +40°C, пониженное давление до 133,32·10⁻¹² Па и повышенное до 506 кПа. Он устойчив к синусоидальной вибрации, механическим ударам до 1000 м/с² и предназначен для всеклиматического исполнения.

Используется во всеклиматическом исполнении В2.1 по ГОСТ 15150-69 для авиации, АТИ, корабельного оборудования, гиромоторов, датчиков давления и другой аппаратуры. Приёмка «5» соответствует ТУ ГЕ0.364.126, что обеспечивает надёжность вных условиях.

Описание

Назначение соединителя 2РМДТ18Б4ША1В «5»

2РМДТ18Б4ША1В «5» — низкочастотный цилиндрический негерметичный электрический соединитель блочного (приборного) типа. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Приёмка «5» соответствует техническим условиям ТУ ГЕ0.364.126 и подтверждает пригодность изделия к применению в ответственной аппаратуре. Артикул товара — 2133, категория — 2РМД.

Конструктивно изделие представляет собой вилку с квадратным фланцем, резьбовым кольцом и четырьмя штыревыми контактами. Такое исполнение типично для серии 2РМД и обеспечивает удобное сочленение с ответной частью, а также надёжное крепление на корпусе прибора.

Подтверждённые технические характеристики

Изделие имеет четыре контакта диаметром 1,5 мм с покрытием серебром. Электрические параметры рассчитаны на длительную эксплуатацию в составе силовых и сигнальных цепей.

Количество контактов — 4, диаметр контакта — 1,5 мм, покрытие — серебро.
Токовая нагрузка — до 15 А на контакт и суммарно до 50 А на соединитель.
Максимальное рабочее напряжение — от 560 до 700 В.
Сопротивление изоляции — не менее 5000 МОм.
Электрическая прочность — до 1850–2300 В в зависимости от напряжения.
Усилие расчленения — не более 34,7 Н.
Минимальная наработка — 1000 часов.
Количество сочленений-расчленений — 500.
Габаритные размеры — около 27 на 27 на 25 мм.
Масса — 12,5 г.

Перечисленные значения подтверждены документацией и позволяют оценить ресурс соединителя при штатной эксплуатации. Негерметичное исполнение предполагает использование в условиях, где не требуется полная герметизация корпуса.

Условия эксплуатации

Соединитель выдерживает температуры от минус 60 градусов Цельсия до плюс 100–180 градусов Цельсия. Допустимая влажность — до 98 процентов при температуре плюс 40 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении до 133,32 умноженное на 10 в минус двенадцатой степени Паскаля и при повышенном давлении до 506 килопаскалей.

Устойчивость к синусоидальной вибрации и механическим ударам до 1000 метров на секунду в квадрате делает его пригодным для подвижных и вибронагруженных объектов.
