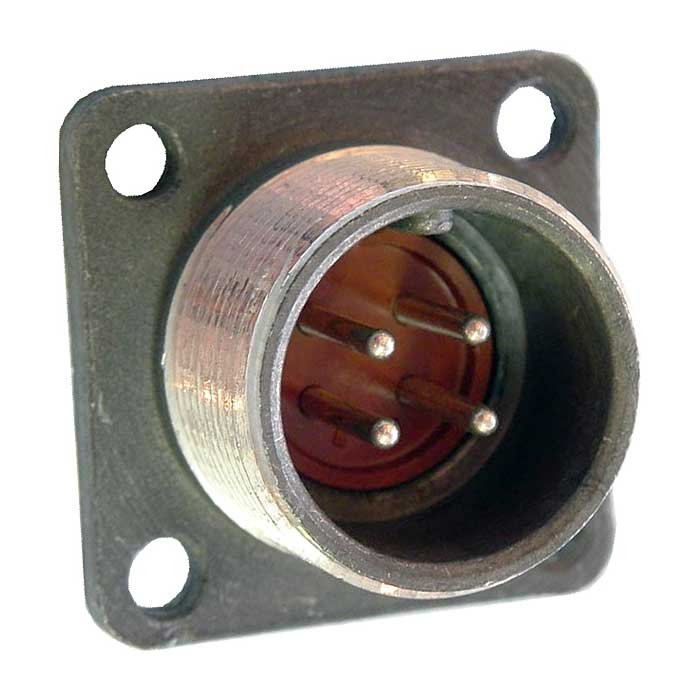

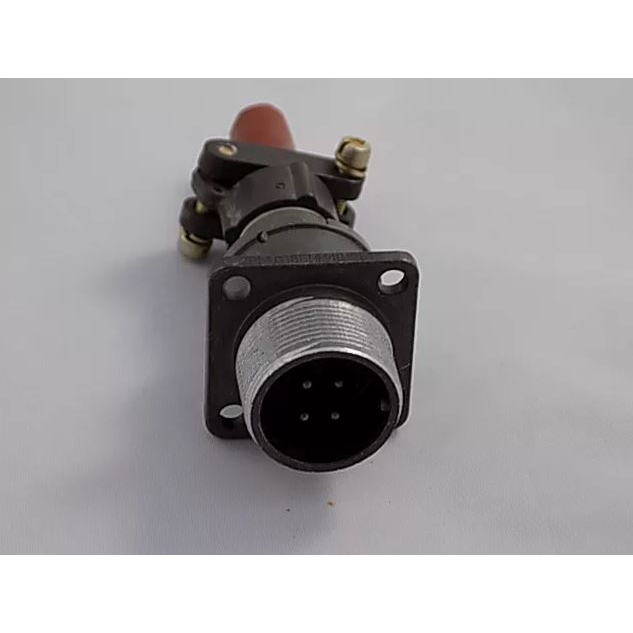

2РМДТ18Б4ША1 «5»

Цена:

1100 ₽

Технические характеристики

2РМДТ18Б4ША1 «5» — это низкочастотный цилиндрический соединитель тропикоустойчивого исполнения с резьбовой фиксацией, предназначенный для работы в электрических цепях постоянного и переменного тока (до 10 кГц).

Соединитель имеет блочный (приборный) корпус с посадочным диаметром 18 мм, 4 штыревых контакта диаметром 1,5 мм с серебряным покрытием. Токовая нагрузка достигает 15 А на контакт и 50 А суммарно, максимальное рабочее напряжение — 560 В, сопротивление изоляции — не менее 5000 МОм.

Электрическая прочность изоляции при 560 В составляет 1850 В, усилие расчленения — до 34,7 Н.

Работает при температурах от -60°C до +100–180°C (в зависимости от модификации), относительной влажности до 98% при +40°C, пониженном давлении до 133,32·10⁻¹² Па и повышенном до 506 кПа.

Выдерживает синусоидальную вибрацию (50 Гц – 10 кГц, до 170 дБ), многократные удары (1000 м/с²) и одиночные (5000 м/с²), линейное ускорение до 2000 м/с².

Минимальная наработка — 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Индекс «ША1» указывает на блочную вилку с кожухом под экранированный кабель, «5» — на приёмку по ТУ ГЕ0.364.126. Используется в авиации, технике и корабельном оборудовании для надёжного соединения.

Описание

Назначение соединителя 2РМДТ18Б4ША1 «5»

2РМДТ18Б4ША1 «5» — низкочастотный цилиндрический электрический соединитель тропикоустойчивого исполнения с резьбовой фиксацией. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 10 кГц. Применяется там, где требуется надёжное и герметичное соединение при воздействии неблагоприятных внешних факторов: в авиационной технике, корабельном оборудовании и других областях, где предъявляются повышенные требования к стойкости к температуре, влажности, вибрации и ударным нагрузкам.

Соединитель относится к категории приборных (блочных) изделий: одна часть выполнена в блочном корпусе с посадочным диаметром 18 мм, что позволяет монтировать его непосредственно на приборной панели или в корпусе оборудования. Индекс «ША1» в обозначении указывает на блочную вилку с кожухом под экранированный кабель, а индекс «5» — на приёмку по техническим условиям ГЕ0.364.126.

Конструкция и электрические параметры

В изделии предусмотрено 4 штыревых контакта диаметром 1,5 мм с серебряным покрытием. Такое исполнение обеспечивает стабильное переходное сопротивление и надёжный электрический контакт при многократных сочленениях. Основные электрические характеристики:

токовая нагрузка — до 15 А на каждый контакт и до 50 А суммарно;
максимальное рабочее напряжение — 560 В;
сопротивление изоляции — не менее 5000 МОм;
электрическая прочность изоляции при 560 В — 1850 В;
усилие расчленения — до 34,7 Н.

Резьбовая фиксация исключает самопроизвольное расчленение под действием вибрации и ударных нагрузок, что особенно важно для ответственных цепей питания и сигнальных линий. Блочный корпус с посадочным диаметром 18 мм упрощает установку на шасси и панели приборов.

Условия эксплуатации и стойкость к внешним воздействиям

Соединитель рассчитан на работу в жёстких условиях. Диапазон рабочих температур составляет от минус 60 градусов Цельсия до плюс 100–180 градусов Цельсия в зависимости от модификации. Относительная влажность до 98 процентов при плюс 40 градусах Цельсия не нарушает работоспособность изделия. Пониженное давление до 133,32 умноженное на 10 в минус двенадцатой степени Па и повышенное давление до 506 кПа также входят в область допустимых условий эксплуатации.

Изделие выдерживает синусоидальную вибрацию в диапазоне от 50 Гц до 10 кГц с ускорением до 170 дБ, многократные удары с ускорением 1000 метров на секунду в квадрате и одиночные удары с ускорением 5000 метров на секунду в квадрате, а также линейное ускорение до 2000 метров на секунду в квадрате. Тропикоустойчивое исполнение подтверждает пригодность для эксплуатации в условиях повышенной влажности и морского климата.

Ресурс, надёжность и область применения

Минимальная наработка соединителя составляет 1000 часов, число циклов сочленения-расчленения — 500, срок сохраняемости — 15 лет. Эти показатели подтверждают пригодность изделия для длительной эксплуатации в составе ответственного оборудования.

Благодаря сочетанию высокой токовой нагрузки, стойкости к вибрации и ударам, широкому температурному диапазону и тропикоустойчивому исполнению 2РМДТ18Б4ША1 «5» применяется в авиации, различной технике и корабельном оборудовании для надёжного соединения электрических цепей. Наличие приёмки по ТУ ГЕ0.364.126 означает, что изделие прошло приёмо-сдаточные испытания в соответствии с требованиями заказчика и может использоваться в изделиях с повышенными требованиями к качеству и надёжности.

Ключевые подтверждённые особенности

Число контактов — 4 штыревых, диаметр контакта 1,5 мм, покрытие серебряное.
Токовая нагрузка — 15 А на контакт, 50 А суммарно; рабочее напряжение до 560 В.
Резьбовая фиксация, блочный корпус с посадочным диаметром 18 мм, кожух под экранированный кабель.
Тропикоустойчивое исполнение, рабочие температуры от минус 60 до плюс 100–180 градусов Цельсия.
Приёмка по ТУ ГЕ0.364.126, индекс «5».
Ресурс: 1000 часов наработки, 500 сочленений-расчленений, срок сохраняемости 15 лет.
