Назначение и область применения

2РМДТ18Б4Ш5В1В — это блочная (приборная) вилка серии 2РМДТ, представляющая собой негерметичный цилиндрический электрический разъём с 4 контактами. Устройство предназначено для работы в электрических цепях переменного или постоянного тока частотой до 3 МГц. Вилка применяется в приборных соединениях промышленных и специальных систем, где требуется надёжное разъёмное соединение с высокой степенью защиты от внешних воздействий.

Конструкция выполнена в блочном корпусе без патрубка, что обеспечивает удобный монтаж на корпусах приборов, панелях и блоках аппаратуры. Всеклиматическое исполнение по ГОСТ В 20.39.404-81 позволяет эксплуатировать разъём в широком диапазоне климатических условий — от отрицательных температур до существенного нагрева. Ответной частью служат соответствующие розетки серии 2РМДТ, что формирует унифицированное и взаимозаменяемое соединительное решение.

Технические характеристики

Разъём имеет условный размер корпуса 18 мм (посадочный диаметр), что определяет его совместимость с соответствующими установочными местами и ответными частями. Количество контактов — 4 извлекаемых штыря диаметром 1,5 мм, соответствующих сочетанию №5. Материал контактов: золото/серебро, что обеспечивает стабильное электрическое соединение и повышенную коррозионную стойкость.

Электрические параметры

• Рабочее напряжение: до 560 В.
• Токовая нагрузка: до 15 А на каждый контакт, суммарно до 50 А на весь соединитель.
• Сопротивление контактов: не более 2,5 мОм (0,0025 Ом).
• Ёмкость между соседними контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1850 В.

Механические и эксплуатационные параметры

• Рабочая температура: от -60°C до +100°C (теплостойкость 100°C).
• Наработка: не менее 1000 часов.
• Количество сочленений-расчленений: до 500 циклов.
• Вибрационная стойкость: синусоидальная вибрация в диапазоне 1–5000 Гц.
• Технические условия: ГЕ0.364.126 ТУ.

Конструктивные особенности

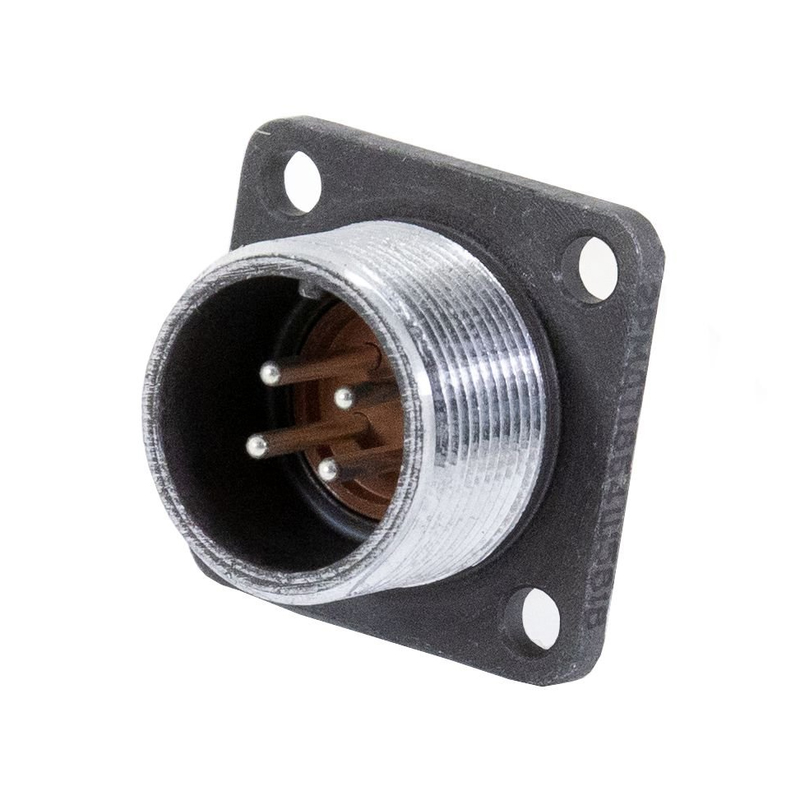

Вилка состоит из корпуса, изолятора и контактов. Блочный корпус без патрубка предназначен для стационарного монтажа на приборах и панелях. Красный пластиковый изолятор обеспечивает надёжную фиксацию контактов и исключает их проворачивание или самопроизвольное смещение. Извлекаемые контакты позволяют при необходимости заменить отдельные элементы без полной замены разъёма.

Золотистые контакты в собранном состоянии обеспечивают низкое переходное сопротивление и стабильность соединения на протяжении всего срока службы. Маркировка модели на корпусе помогает идентифицировать разъём при монтаже и обслуживании.

Сочетание высоких электрических параметров, широкого температурного диапазона и вибрационной стойкости делает данную вилку подходящей для ответственных соединений в измерительной аппаратуре, бортовых системах, устройствах связи и другом оборудовании, где предъявляются повышенные требования к надёжности электрических цепей.
