2РМДТ18Б4Ш5В1В 2026г «ОТК» Элекон
Производитель: Элекон
Технические характеристики

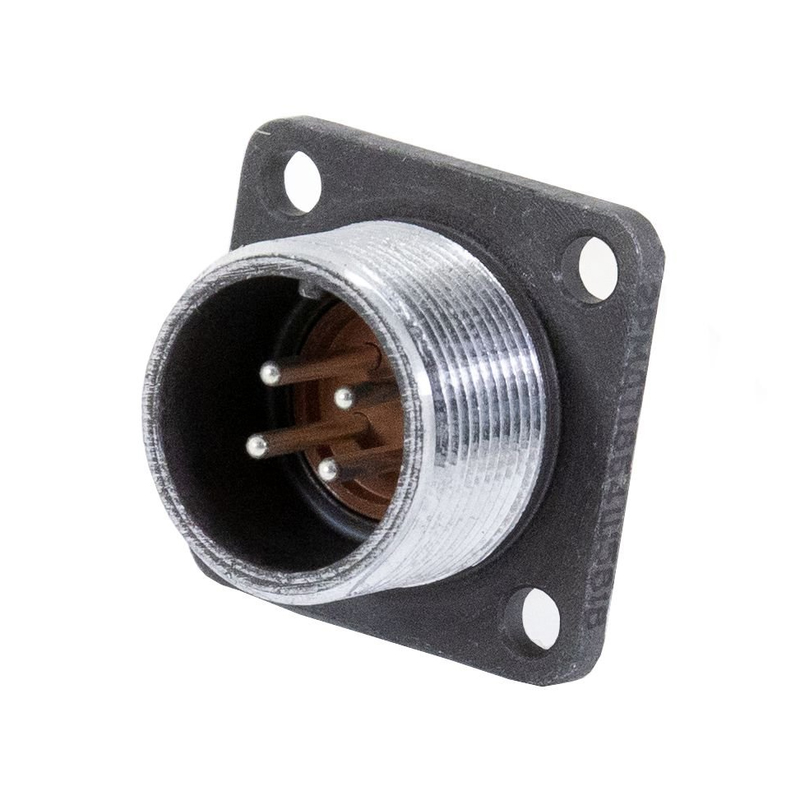

2РМДТ18Б4Ш5В1В — это блочная вилка серии 2РМДТ производства АО «Завод Элекон» с приемкой ОТК. Это цилиндрический низкочастотный соединитель для работы в электрических цепях постоянного и переменного тока (до 3 МГц).
Соединитель имеет 4 штыревых контакта диаметром 1,5 мм, материал контактов — латунь с серебряным покрытием (Ag), изолятор из карболита. Корпус из алюминиевого сплава А-22 с оксидированием, цвет серый, приборный тип (Б) без патрубка и уплотнительной втулки, негерметичный. Метод сочленения — резьбовой (M20х1), одношпоночная поляризация, монтаж на панель пайкой.
Габаритные размеры составляют 27×27×25 мм, масса около 24 г, установочные размеры: расстояние между отверстиями 20 мм, диаметр отверстия 3,4 мм.
Рабочее напряжение до 560 В (максимальное 700 В), ток на контакт до 15 А (на разъем до 50 А), электрическая прочность изоляции 1850 В, сопротивление контактов не более 2,5 мОм, сопротивление изоляции 5000 МОм.
Интервал температур от -60 до +100 °C (теплостойкость 1), влажность 98% при +40 °C, давление от 133,32×10⁻¹² до 50,6×10⁴ Па. Вибрация 1–5000 Гц (50 g), акустические шумы 170 дБ (200 g), удары до 500 g. Ресурс — 500 сочленений, наработка 1000–175 000 ч, срок хранения 15 лет. Климатическое исполнение В2.1, рабочее положение любое.
Соответствует ГОСТ или ТУ ГЕ0.364.126ТУ, контакты извлекаемые.
Описание
Назначение соединителя 2РМДТ18Б4Ш5В1В
2РМДТ18Б4Ш5В1В — это блочная вилка серии 2РМДТ производства АО «Завод Элекон» с приемкой ОТК. Изделие представляет собой цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Применяется для коммутации электрических цепей в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования.
Конструкция относится к приборному типу исполнения «Б» — без патрубка и уплотнительной втулки, негерметичная. Рабочее положение — любое. Климатическое исполнение В2.1.
Технические характеристики
Соединитель оснащён четырьмя штыревыми контактами диаметром 1,5 мм. Контакты выполнены из латуни с серебряным покрытием (Ag), изолятор — из карболита. Контакты извлекаемые, что упрощает монтаж и обслуживание.
- Количество контактов: 4 штыревых, диаметр 1,5 мм
- Материал контактов: латунь с серебряным покрытием Ag
- Материал изолятора: карболит
- Корпус: алюминиевый сплав А-22 с оксидированием, цвет серый
- Метод сочленения: резьбовой, M20х1
- Поляризация: одношпоночная
- Монтаж: на панель пайкой
- Рабочее напряжение: до 560 В, максимальное 700 В
- Ток на контакт: до 15 А, на разъём до 50 А
- Электрическая прочность изоляции: 1850 В
- Сопротивление контактов: не более 2,5 мОм
- Сопротивление изоляции: 5000 МОм
Габариты и установочные размеры
Габаритные размеры соединителя составляют 27 на 27 на 25 мм, масса около 24 г. Установочные размеры: расстояние между отверстиями 20 мм, диаметр отверстия 3,4 мм. Такие параметры обеспечивают удобный монтаж на панель в стеснённых условиях приборной компоновки.
Условия эксплуатации
Интервал рабочих температур — от минус 60 до плюс 100 градусов Цельсия (теплостойкость 1). Влажность 98 процентов при плюс 40 градусах Цельсия. Рабочее давление — от 133,32 умноженное на 10 в минус двенадцатой степени до 50,6 умноженное на 10 в четвёртой степени Паскаля.
- Вибрация: 1–5000 Гц при 50 g
- Акустические шумы: 170 дБ при 200 g
- Удары: до 500 g
Ресурс и соответствие стандартам
Ресурс изделия — 500 сочленений, наработка составляет от 1000 до 175 000 часов, срок хранения — 15 лет. Соединитель соответствует ГОСТ или ТУ ГЕ0.364.126ТУ.
Комплектация и подтверждённые особенности
Поставка осуществляется в заводской упаковке. Приёмка — ОТК. Год выпуска — 2026. Страна производства — Россия (АО «Завод Элекон»). Артикул — 20101. Категория — 2РМД.
