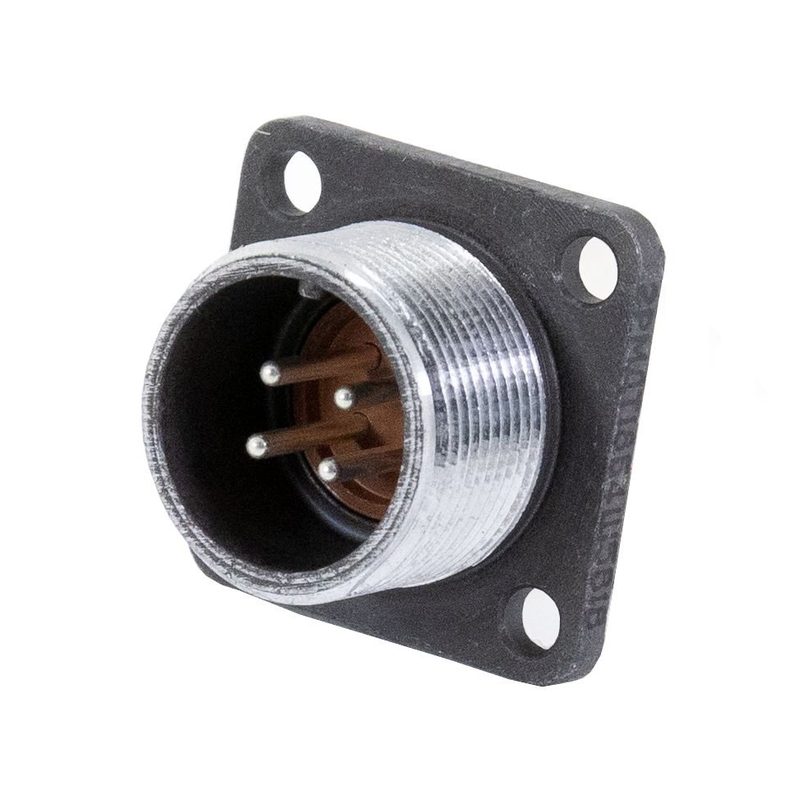

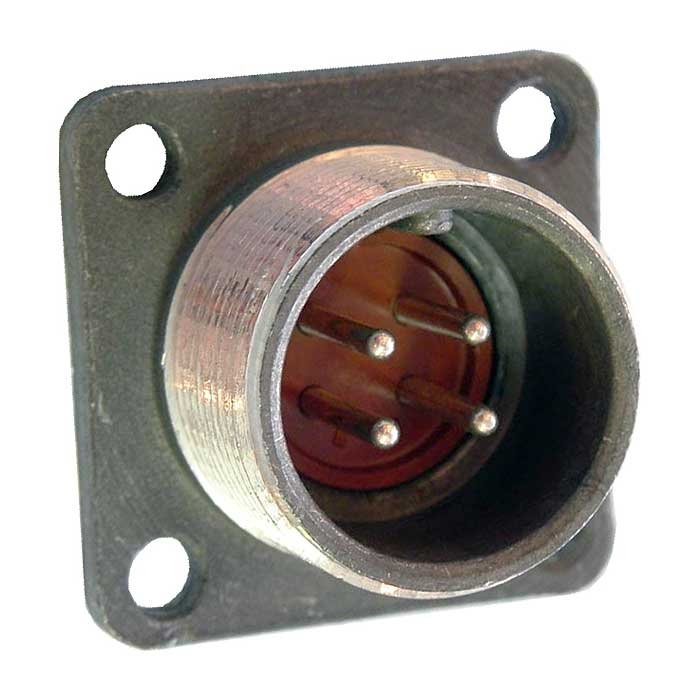

Назначение соединителя 2РМДТ18Б4Ш5В1В

2РМДТ18Б4Ш5В1В — российский негерметичный цилиндрический соединитель типа 2РМДТ, изготовленный предприятием «Элекон» в виде приборной вилки с блочным корпусом и прошедший приёмку ОТК. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до примерно 3 мегагерц. Применяется в стационарном и подвижном оборудовании, в том числе в приборах и промышленной аппаратуре, где требуется надёжное разъёмное соединение с резьбовым сочленением.

Категория поставки — 2РМД, артикул 20100. Поставка осуществляется в заводской упаковке, что подтверждает сохранность изделия при транспортировке и хранении. Приёмка «ОТК» означает, что каждая единица продукции прошла контроль качества на предприятии-изготовителе.

Подтверждённые технические особенности

Конструкция соединителя включает корпус, чаще всего выполненный из карболита (формальдегидной смолы), установленный на блочном основании с фланцем. Тип сочленения — резьбовой, что обеспечивает механическую фиксацию и устойчивость к вибрационным нагрузкам.

• Тип: 2РМДТ, негерметичный цилиндрический соединитель.
• Исполнение: приборная вилка с блочным корпусом.
• Количество контактов: 4 штыревых.
• Диаметр контактов: около 1,5 миллиметра.
• Диаметр корпуса: 18 миллиметров.
• Исполнение: Б, выполнение Ш, с определённым классом теплостойкости и вариантом конструкции.
• Рабочее напряжение: не более примерно 560 вольт.
• Максимальное испытательное напряжение: до 700 вольт переменного тока.
• Сопротивление контактов: обычно не превышает 0,005 ома.
• Диапазон рабочих температур: обычно до порядка 100 градусов Цельсия в зависимости от конкретных технических условий и условий окружающей среды.
• Устойчивость к механическим воздействиям: синусоидальная вибрация, удары и подобные нагрузки.
• Приёмка: «ОТК».
• Год выпуска: 2025.

Применение и условия эксплуатации

Соединитель 2РМДТ18Б4Ш5В1В применяется в электрических цепях стационарного и подвижного оборудования, включая приборы, где необходима коммутация цепей постоянного и переменного тока с частотой до примерно 3 мегагерц. Благодаря устойчивости к синусоидальной вибрации и ударам изделие подходит для промышленной и приборной аппаратуры, работающей в условиях механических воздействий.

Резьбовое сочленение и блочный корпус с фланцем упрощают монтаж на панелях и шасси приборов. Карболитовый корпус обеспечивает электрическую изоляцию и механическую прочность в пределах рабочих температур. Для изделия предусмотрены отраслевые технические условия, например ГЕ0.364.126ТУ или аналогичные, где детально приведены габаритные размеры, масса, схема контактов и требования к монтажу.

Перед установкой следует ознакомиться с конкретными техническими условиями, так как параметры могут уточняться в зависимости от партии и условий эксплуатации. Соединитель не является герметичным, поэтому его применение вне герметичных объёмов должно учитывать влажность и загрязнение окружающей среды в соответствии с указаниями технических условий.

Маркировка и комплектность

Маркировка «2РМДТ18Б4Ш5В1В» соответствует типу соединителя (2РМДТ), диаметру корпуса (18 миллиметров), исполнению Б, количеству контактов (4), выполнению Ш, классу теплостойкости и варианту конструкции. Изделие поставляется в заводской упаковке. Дополнительные сведения о комплектации, гарантии и стране производства определяются документацией производителя и условиями поставки.
