Назначение

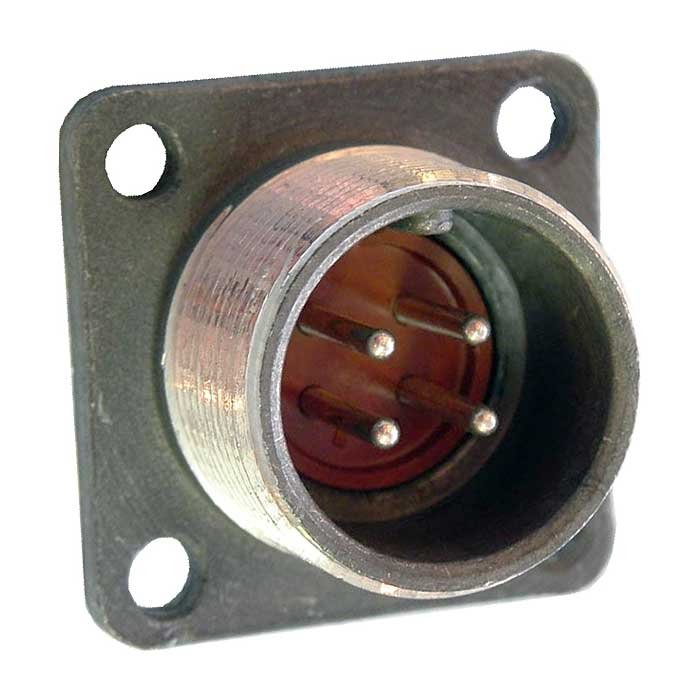

2РМДТ18Б4Ш5В1В — это блочная вилка серии 2РМДТ от производителя Элекон с приёмкой «ОТК», предназначенная для соединения электрических цепей постоянного и переменного тока в промышленных приложениях. Изделие применяется там, где требуется компактный цилиндрический разъём с резьбовым соединением и негерметичной конструкцией. Вилка рассчитана на эксплуатацию в составе приборных систем и электронной аппаратуры.

Технические характеристики

Соединитель имеет 4 контакта диаметром 1,5 мм, посадочный диаметр 18 мм и резьбовое соединение. Электрические параметры обеспечивают стабильную работу в широком диапазоне условий.

• Количество контактов — 4, диаметр контакта 1,5 мм
• Посадочный диаметр — 18 мм
• Сопротивление контактов — не более 0,005 Ом
• Рабочее напряжение — 560 В, максимальное — 700 В
• Рабочая частота — до 3 МГц
• Сопротивление изоляции — не менее 1000 МОм
• Теплостойкость — до 100 градусов Цельсия
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия

Конструкция и материалы

Корпус вилки выполнен из металла, изолятор изготовлен из карболита. Контакты покрыты серебром, что обеспечивает надёжное соединение методом пайки. Конструкция негерметичная, без патрубка. Габаритные размеры составляют около 27 на 27 на 25 мм, что делает вилку удобной для установки в ограниченном пространстве.

Вилка выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц, что подтверждает её устойчивость к механическим нагрузкам в условиях промышленной эксплуатации.

Область применения

Благодаря компактности и надёжности модель 2РМДТ18Б4Ш5В1В часто используется в приборных системах и электронике. Она подходит для монтажа в составе блоков и узлов, где необходимо соединение цепей постоянного или переменного тока с рабочим напряжением до 560 В и частотой до 3 МГц.

Разъём востребован в промышленных приложениях, требующих теплостойкости до 100 градусов Цельсия и устойчивости к вибрации. Приёмка «ОТК» подтверждает заводской контроль качества изделия.

Комплектация и статус

Поставка осуществляется в заводской упаковке. Год выпуска — 2025. Артикул товара — 20099. Изделие относится к категории 2РМД и производится компанией Элекон.
