Назначение

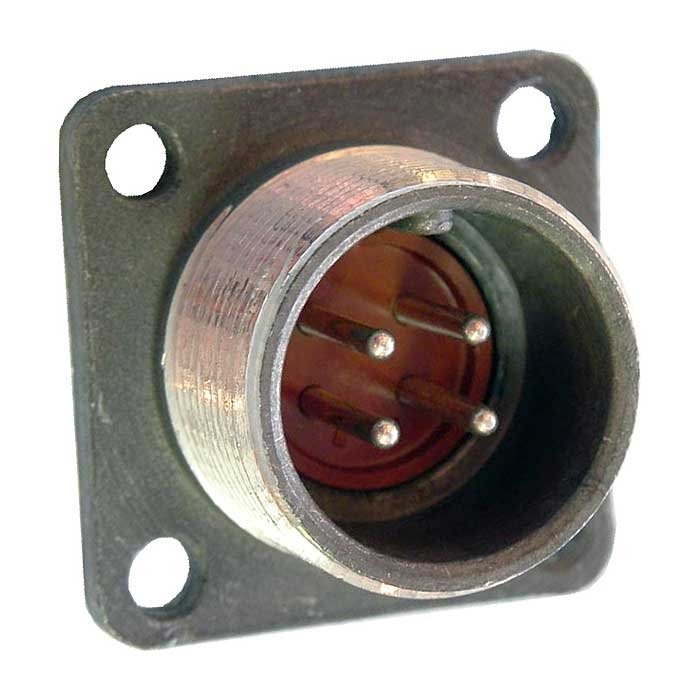

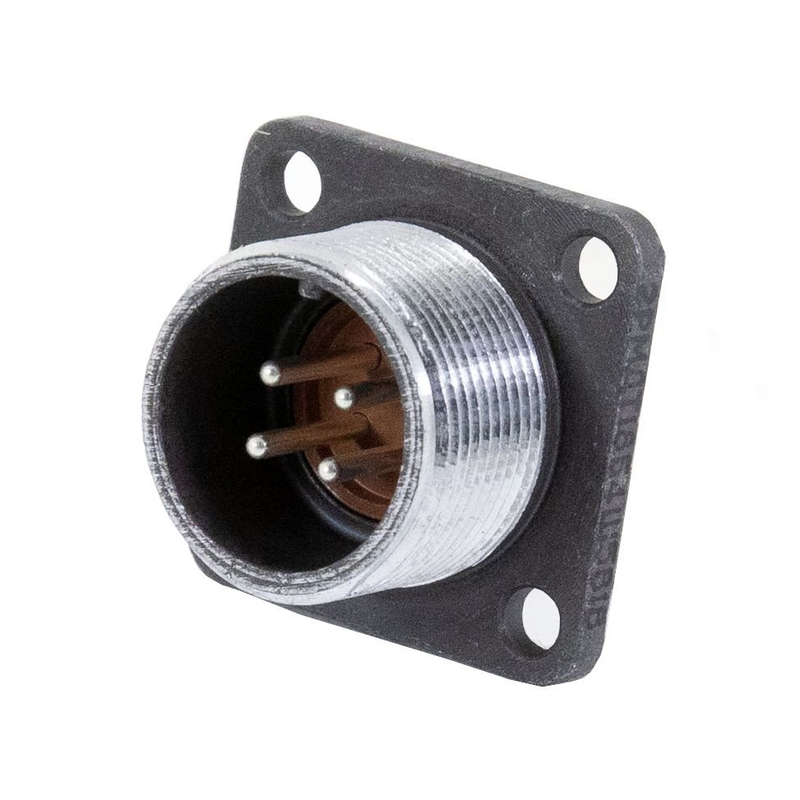

2РМДТ18Б4Ш5В1В производства Элекон — это вилка блочная серии 2РМДТ, предназначенная для приборных применений. Соединитель обеспечивает надёжное электрическое соединение в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории цилиндрических соединителей и применяется там, где требуется компактная блочная коммутация с фиксацией резьбовым методом.

Модель поставляется с приёмкой ОТК, что подтверждает прохождение заводского контроля качества. Год выпуска — 2025. Товар поставляется в заводской упаковке.

Подтверждённые особенности

• Количество контактов — 4, диаметр каждого контакта 1,5 мм.
• Сопротивление контактов — не более 0,005 Ом.
• Рабочее напряжение — 560 В, максимальное напряжение — 700 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Корпус выполнен из металла, изолятор — из карболита.
• Контакты имеют серебряное покрытие.
• Метод соединения — резьбовой.
• Посадочный диаметр — 18 мм.
• Габаритные размеры — 27 на 27 на 25 мм.
• Исполнение — без патрубка.
• Теплостойкость — до 100 °С.
• Стойкость к вибрации в диапазоне от 1 до 5000 Гц.
• Масса, допустимая при пайке на печатную плату, — от 20 до 22 г.
• Приёмка — ОТК.

Применение

Вилка блочная 2РМДТ18Б4Ш5В1В широко используется в электронике и приборостроении. Она подходит для монтажа на печатную плату методом пайки, что делает её пригодной для установки в блочные и приборные конструкции. Резьбовое соединение обеспечивает механическую фиксацию и стабильный электрический контакт при воздействии вибрационных нагрузок.

Благодаря теплостойкости до 100 °С и стойкости к вибрации в широком частотном диапазоне, соединитель может применяться в составе оборудования, работающего в условиях умеренных тепловых и механических воздействий. Металлический корпус и карболитовый изолятор с серебряным покрытием контактов обеспечивают надёжность и долговечность соединения.

Ключевые технические параметры

1. Серия — 2РМДТ, категория 2РМД.
2. Тип — вилка блочная.
3. Производитель — Элекон.
4. Артикул — 20098.
5. Приёмка — ОТК, год выпуска 2025.

Изделие предназначено для эксплуатации в электрических цепях с указанными параметрами напряжения и частоты и не требует дополнительных принадлежностей, кроме пайки при монтаже на плату.
