Назначение разъёма 2РМДТ18Б4Ш5В1В

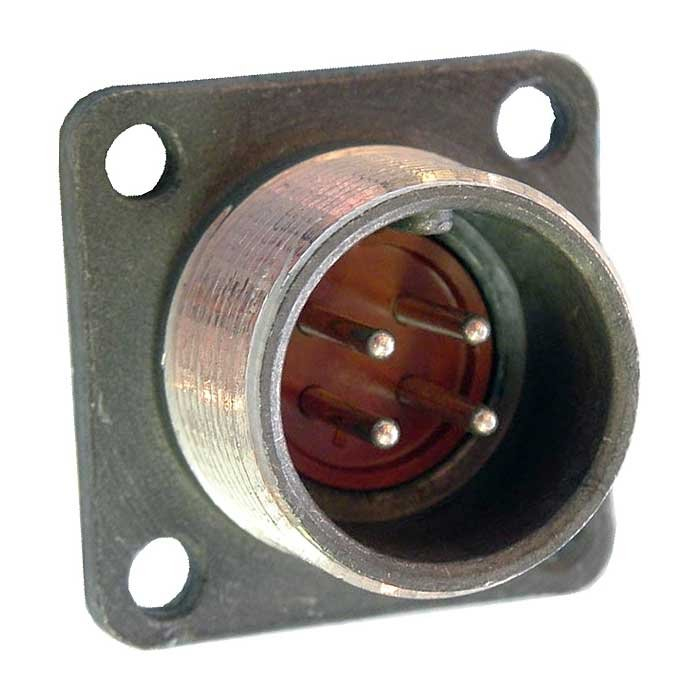

2РМДТ18Б4Ш5В1В — это приборная вилка блочного исполнения, выпускаемая производителем Элекон и прошедшая приёмку «ОТК». Изделие относится к серии 2РМД — цилиндрическим негерметичным низкочастотным тропикоустойчивым разъёмам, предназначенным для соединения электрических цепей переменного и постоянного тока. Разъём применяется для внутреннего монтажа и обеспечивает надёжную коммутацию в составе приборов, блоков и электротехнических устройств.

Блочный корпус позволяет устанавливать вилку непосредственно на шасси, панель или в состав аппаратного блока, а резьбовое сочленение с одношпоночной поляризацией исключает ошибку при подключении ответной части. Тропикоустойчивое и всеклиматическое исполнение делает разъём пригодным для эксплуатации в условиях повышенной влажности, перепадов температур и агрессивного воздействия окружающей среды.

Технические характеристики и подтверждённые особенности

Разъём имеет 4 контакта диаметром 1,5 мм с покрытием серебром. Такое покрытие обеспечивает стабильное переходное сопротивление и высокую коррозионную стойкость контактной пары. Посадочный диаметр составляет 18 мм, что соответствует типоразмеру, указанному в обозначении изделия.

• Номинальное напряжение — до 560 В.
• Токовая нагрузка — до 15 А на контакт и до 50 А суммарно.
• Сопротивление контакта — не более 0,0025 Ом.
• Рабочая температура — от минус 60 градусов до плюс 100 градусов, с допустимым перегревом контактов до плюс 180 градусов.
• Ресурс сочленений-расчленений — до 500 циклов.
• Наработка — не менее 1000 часов.
• Вибрационные нагрузки — диапазон от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате.
• Ударные нагрузки — до 5000 метров на секунду в квадрате.
• Линейное ускорение — 2000 метров на секунду в квадрате.

Перечисленные параметры подтверждаются конструкцией изделия и его принадлежностью к серии 2РМД, рассчитанной на жёсткие условия эксплуатации. Совокупность механических и климатических характеристик позволяет использовать разъём в ответственных цепях, где важны устойчивость к вибрации, ударам и температурным перепадам.

Материалы и конструкция

Корпус разъёма изготовлен из алюминиевого сплава АЛ-11, который сочетает лёгкость с достаточной механической прочностью. Изоляторы выполнены из прессматериала АГ-4 — армированного стекловолокном материала с высокими электроизоляционными свойствами. Штыревые контакты изготовлены из латуни ЛС59-1, а их рабочая поверхность покрыта серебром.

Сочленение резьбовое, с одношпоночной поляризацией, что обеспечивает правильное взаимное положение вилки и ответной части. Монтаж выполняется навесной обжимкой для проводов сечением до 1 мм квадратного. Габаритные размеры: диаметр 27 мм, максимальная длина 25 мм.

Расшифровка обозначения и применение

Маркировка 2РМДТ18Б4Ш5В1В построена по стандартной схеме и содержит полную информацию о конструкции изделия:

1. 2РМДТ — тип разъёма: негерметичный тропикоустойчивый.
2. 18 — посадочный диаметр.
3. Б — блочный корпус.
4. 4 — число контактов.
5. Ш — вилка (штыревая часть).
6. 5 — диаметр контактов 1,5 мм.
7. В — покрытие серебром.
8. 1 — верхний предел рабочей температуры до 100 градусов.
9. В — всеклиматическое исполнение.

Разъём востребован в приборостроении, радиоэлектронике и производстве электротехнического оборудования, где требуется компактное и надёжное соединение цепей с возможностью многократного сочленения. Блочное исполнение удобно для монтажа на корпуса приборов, а всеклиматическое исполнение расширяет географию и условия применения изделия.
