2РМДТ18Б4Ш5В1В 2023г «1»
Технические характеристики
2РМДТ18Б4Ш5В1В

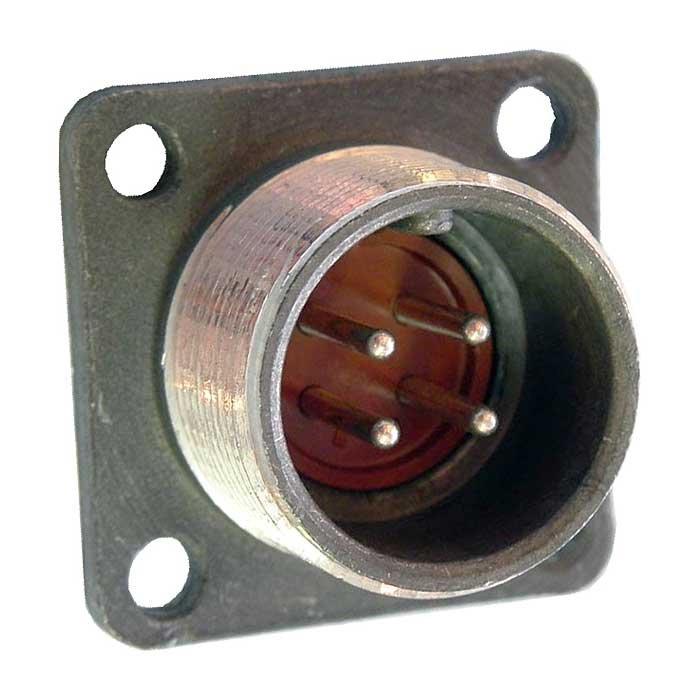

2РМДТ18Б4Ш5В1В — это негерметичный цилиндрический низкочастотный приборный разъем (вилка) серии 2РМДТ с блочным корпусом и теплостойкостью до 100°C.
Основные характеристики
Он имеет 4 контакта диаметром 1,5 мм, посадочный диаметр 18 мм и предназначен для электрических цепей переменного или постоянного тока частотой до 3 МГц. Максимальное рабочее напряжение — 560 В, токовая нагрузка на контакт — до 15 А (суммарно на разъем — до 50 А).
Диапазон рабочих температур — от -60 до +100°C, всеклиматическое исполнение, устойчивость к вибрациям и ускорениям до 2000 м/с².
Применение и свойства
Разъем обеспечивает не менее 500 циклов соединений/расчленений, сопротивление изоляции от 1000 МОм, электрическую прочность до 1850 В. Используется в промышленных и приборных системах, соответствует ТУ типа ГЕ0.364.126ТУ или аналогичным.
Эта вилка без патрубка с резьбовой фиксацией сочленения подходит для надежного подключения в сложных условиях.
Описание
Назначение
2РМДТ18Б4Ш5В1В «1» — негерметичная цилиндрическая низкочастотная приборная вилка серии 2РМДТ с блочным корпусом. Разъём предназначен для коммутации электрических цепей переменного или постоянного тока частотой до 3 МГц в промышленных и приборных системах. Исполнение «1» соответствует приёмке «1», год выпуска — 2023. Артикул позиции — 40213.
Подтверждённые особенности
Вилка оснащена 4 контактами диаметром 1,5 мм и имеет посадочный диаметр 18 мм. Конструкция предусматривает резьбовую фиксацию сочленения и выполнение без патрубка, что обеспечивает надёжное подключение в сложных условиях эксплуатации.
Электрические параметры
- Максимальное рабочее напряжение — 560 В.
- Токовая нагрузка на контакт — до 15 А, суммарно на разъём — до 50 А.
- Сопротивление изоляции — не менее 1000 МОм.
- Электрическая прочность изоляции — до 1850 В.
- Ресурс соединений и расчленений — не менее 500 циклов.
Условия эксплуатации
- Диапазон рабочих температур — от -60 до +100°C, теплостойкость до 100°C.
- Всеклиматическое исполнение.
- Устойчивость к вибрациям и ускорениям до 2000 м/с².
Применение
Разъём применяется для подключения электрических цепей в промышленных и приборных системах, где требуются компактное цилиндрическое сочленение, резьбовая фиксация и стойкость к широкому диапазону температур, вибрациям и ускорениям. Изделие соответствует требованиям ТУ типа ГЕ0.364.126ТУ или аналогичным.
Вилка подходит для стационарного и подвижного оборудования, эксплуатируемого в сложных климатических условиях, при необходимости частого соединения и расчленения в пределах заявленного ресурса. Негерметичное исполнение предполагает применение в местах, где не требуется полная защита от проникновения влаги и среды.
Комплектация и сведения о поставке
В комплект поставки входит вилка 2РМДТ18Б4Ш5В1В «1» в количестве одной штуки. Производитель в данных о товаре не указан. Дополнительные аксессуары, кабельные принадлежности и защитные элементы в комплектацию не входят. Приёмка «1» и год выпуска 2023 подтверждены сведениями карточки товара.
