Назначение и общее описание

2РМДТ18Б4Ш5В1В «5» (артикул 40212) — приборная вилка цилиндрического типа серии 2РМД, низкочастотный электрический соединитель. Изделие предназначено для надёжного соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Приёмка «5» означает, что изделие прошло военную приёмку, а годы выпуска 90–94 указывают на то, что оно относится к продукции, изготовленной в начале 1990-х годов.

Конструкция и основные характеристики

Вилка имеет блочный (приборный) вид корпуса с посадочным диаметром 18 мм. Соединение с ответной частью — резьбовое, что обеспечивает фиксацию при механических нагрузках. Применяются извлекаемые контакты диаметром 1,5 мм с серебряным покрытием. Количество контактов — 4. Материал изолятора — карболит.

Электрические параметры соединителя:

• максимальный ток на контакт — 15 А;
• суммарная токовая нагрузка на соединитель — 50 А;
• рабочее напряжение — до 560 В постоянного или переменного тока с частотой до 3 МГц;
• сопротивление контактов — не более 0,0025 Ом;
• сопротивление изоляции — не менее 5000 МОм;
• электрическая прочность изоляции — до 1850 В.

Условия эксплуатации и стойкость к нагрузкам

Рабочий диапазон температур — от минус 60 °C до плюс 100 °C. Климатическое исполнение — всеклиматическое, предусмотрен также тропикоустойчивый вариант. Соединитель сохраняет работоспособность при вибрациях и ускорениях до 2000 м/с², а также в широком диапазоне атмосферного давления. Метод монтажа — обжимка или пайка.

Такое сочетание параметров делает вилку пригодной для аппаратуры, работающей в жёстких условиях: температурные перепады, вибрация и ударные воздействия не должны приводить к нарушению электрического контакта.

Расшифровка маркировки

1. 2РМД — тип: низкочастотный цилиндрический соединитель серии 2РМД.
2. 18 — условный размер корпуса (18 мм).
3. Б — блочный (приборный) вид корпуса.
4. 4 — количество контактов.
5. Ш5 — номер сочетания контактов.
6. В1В — модификация исполнения.

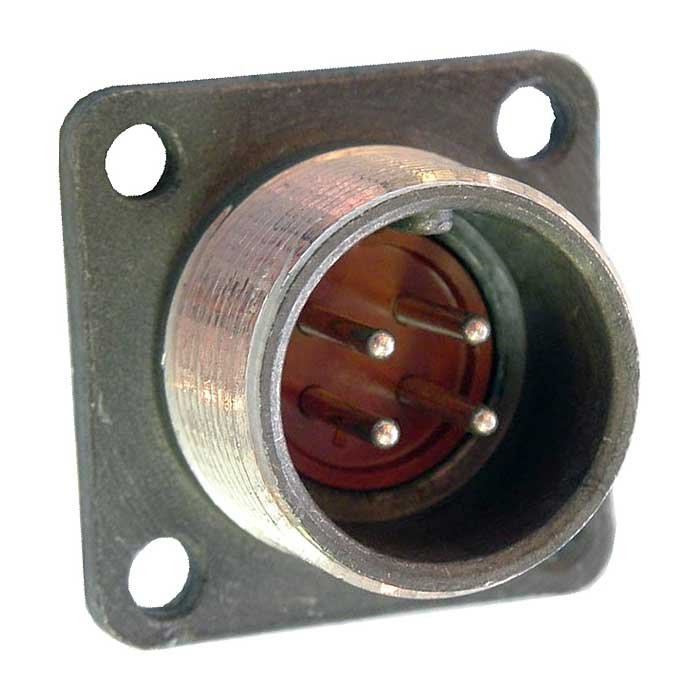

Дополнение «5» в обозначении соответствует приёмке «5». Внешний вид вилки — квадратный фланец, резьбовое кольцо и четыре контакта — соответствует стандартному исполнению для приборных применений.

Область применения

Вилка применяется в блоках и приборах радиоэлектронной и радиотехнической аппаратуры, где требуется передача питания и сигналов при повышенных токах и напряжениях. Блочный корпус с фланцем удобен для установки на шасси или панель прибора, а резьбовое сочленение исключает самопроизвольное расчленение под действием вибрации. Приёмка «5» и всеклиматическое исполнение делают изделие пригодным для ответственных применений.
