Назначение соединителя

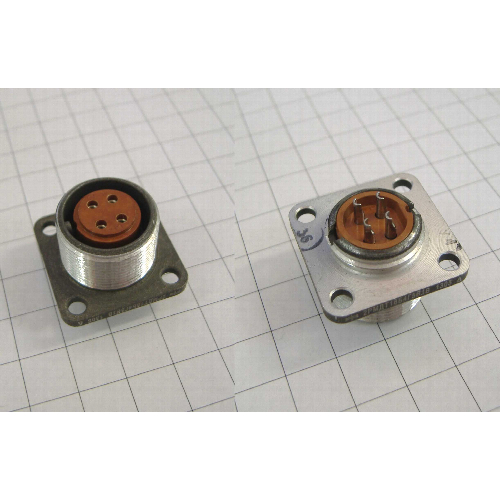

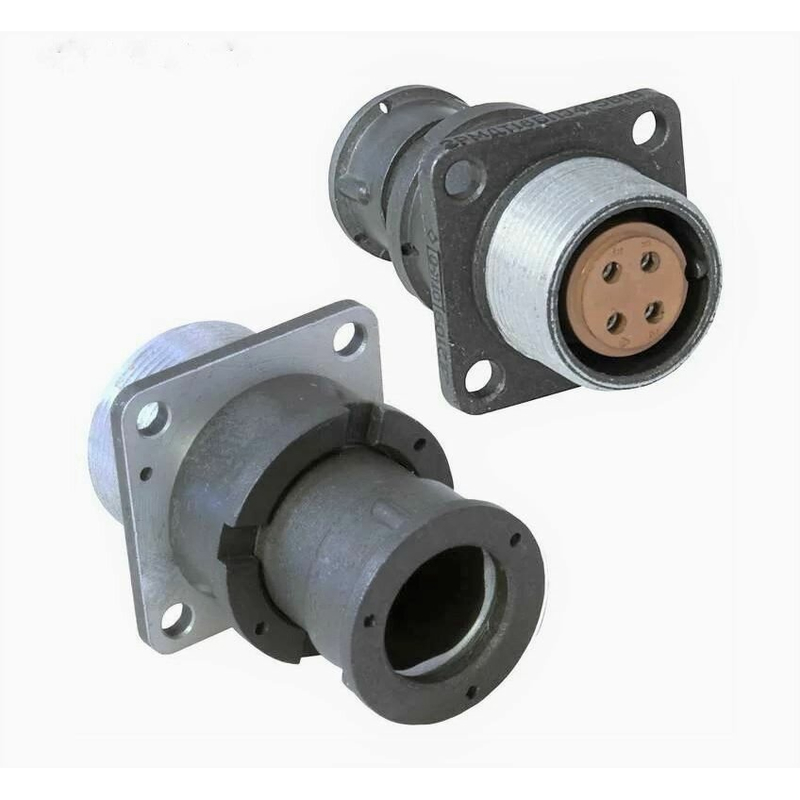

Соединитель 2РМДТ18Б4ГВ1В производства Элекон — это цилиндрический низкочастотный электрический соединитель серии 2РМДТ, предназначенный для внутреннего монтажа в электрических цепях постоянного и переменного тока с частотой до нескольких мегагерц. Изделие применяется там, где необходимо надёжное многократное сочленение и разъединение контактных пар в составе приборов, блоков и кабельных сборок.

Соединитель относится к категории 2РМД и выпускается в приборном исполнении, что делает его удобным для установки на корпусах аппаратуры и коммутационных узлах. Модель предназначена для эксплуатации в составе ответственных электрических цепей, где предъявляются требования к стабильности контактного сопротивления и механической прочности соединения.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия построена по стандартной схеме серии 2РМДТ и содержит следующие сведения:

• 2РМДТ — серия цилиндрических низкочастотных негерметичных соединителей.
• 18 — условный номер корпуса.
• Б — вид корпуса, приборный.
• 4 — число контактов, четыре контактных вывода.
• Г — часть соединителя «розетка».
• 5 — обозначение сочетания контактов, вариант контактной вставки, обычно диаметр контактных стержней 1,5 мм.
• В — серебряное покрытие контактов.
• 1 — всеклиматическое исполнение.
• В — приборный соединитель.

Конструкция соединителя негерметичная и экранированная. Сочленение с ответной частью осуществляется посредством резьбового соединения, что обеспечивает надёжную фиксацию и исключает самопроизвольное разъединение при вибрационных нагрузках. Ресурс соединения и разъединения составляет до 500 циклов.

Контакты рассчитаны на рабочий ток порядка нескольких ампер на контакт и напряжение до сотен вольт. Конкретные значения токовой и вольтовой нагрузки зависят от схемы контактов и условий нагружения в конкретной электрической цепи.

Условия эксплуатации и применение

Соединитель выполнен во всеклиматическом исполнении в соответствии с техническими условиями ГЕО.364.126ТУ (АШДК.434410.062ТУ). Это означает, что изделие допускает работу в условиях повышенной влажности, а также при значительных перепадах температур.

Диапазон рабочих температур окружающей среды составляет примерно от минус 60 до плюс 100 градусов Цельсия. Такие параметры позволяют использовать соединитель в аппаратуре, эксплуатируемой в различных климатических зонах, включая районы с холодным и жарким климатом.

Область применения соединителя включает:

1. Внутренний монтаж в электрических цепях приборов и блоков.
2. Коммутацию цепей постоянного и переменного тока с частотой до нескольких мегагерц.
3. Использование в составе кабельных сборок и разводок, где требуется многократное сочленение и разъединение.
4. Эксплуатацию в аппаратуре всеклиматического исполнения, работающей при воздействии влаги и перепадов температур.

Монтаж соединителя осуществляется объёмным способом, пайкой или посредством соответствующих кабельных разводок. При монтаже следует учитывать негерметичность конструкции и обеспечивать защиту контактных соединений от прямого воздействия агрессивных сред, не предусмотренных условиями эксплуатации.

Приёмка и категория качества

Товар поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям качества и пригодность для применения в аппаратуре соответствующего класса. Категория 2РМД указывает на принадлежность соединителя к данной группе цилиндрических низкочастотных соединителей российского производства под брендом Элекон.

Артикул изделия — 2123. Изделие предназначено для применения в составе электрических цепей, где важны надёжность контакта, стойкость к климатическим воздействиям и возможность многократного сочленения без потери эксплуатационных характеристик.
