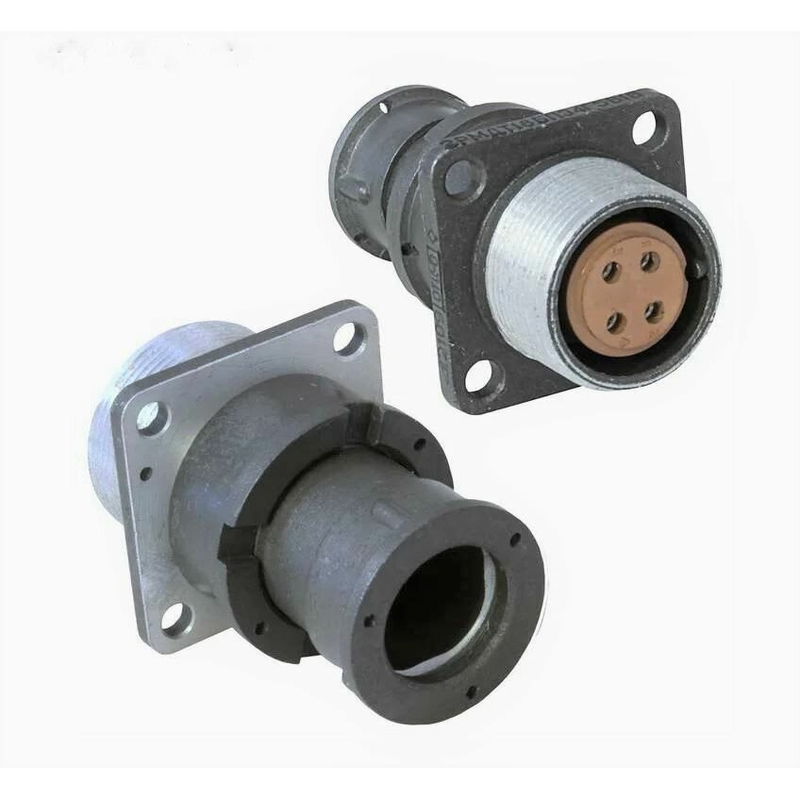

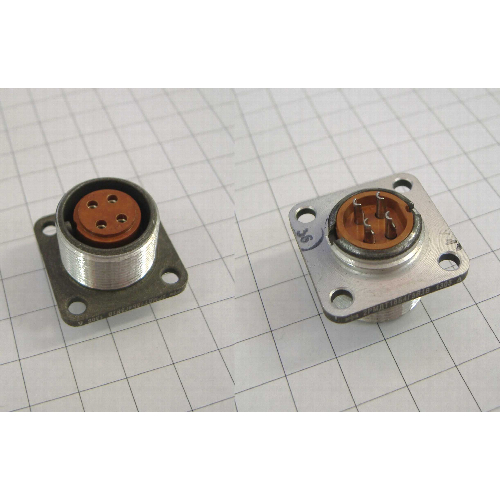

2РМДТ18Б4ГВ1В «5»

Цена:

1550 ₽

Технические характеристики

2РМДТ18Б4ГВ1В «5» — это приборная блочная розетка из серии низкочастотных цилиндрических негерметичных соединителей 2РМДТ, предназначенная для электрических соединений в цепях переменного и постоянного тока.

Посадочный диаметр корпуса составляет 18 мм, количество контактов — 4 шт. диаметром 1,5 мм. Максимальная токовая нагрузка на контакт — до 15 А, суммарная на соединитель — до 50 А при рабочем напряжении 560 В. Сопротивление контактов не превышает 2,5 мОм, сопротивление изоляции — не менее 5000 МОм.

Эта розетка рассчитана на монтаж методом обжимки, имеет теплостойкость до 100 °C и всеклиматическое исполнение.

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 490 м/с²), механические удары (до 2000 м/с²) и акустический шум до 170 дБ. Рабочий диапазон температур — от -60 °C до +100 °C, электрическая прочность изоляции — 1850 В. Минимальная наработка — 1000 часов, число циклов сочленения-расчленения — 500.

2РМДТ — тип соединителя (негерметичный тропикоустойчивый); 18 — условный размер корпуса; Б — блочный (приборный) вид; 4 — число контактов; Г — диаметр контактов 1,5 мм; 5 — группа контактов; В1В — модификация с покрытием контактов (золото или серебро).

Описание

Назначение и область применения

2РМДТ18Б4ГВ1В «5» — это приборная блочная розетка из серии низкочастотных цилиндрических негерметичных соединителей 2РМДТ. Изделие предназначено для электрических соединений в цепях переменного и постоянного тока. Розетка применяется в составе приборов, блоков и устройств, где требуется надёжная коммутация при повышенных токовых нагрузках и в сложных условиях эксплуатации.

Соединитель относится к типу негерметичных тропикоустойчивых изделий и имеет всеклиматическое исполнение, что допускает его использование в различных климатических зонах. Приёмка «5» подтверждает соответствие требованиям, предъявляемым к изделиям данной группы.

Ключевые технические характеристики

Посадочный диаметр корпуса: 18 мм
Количество контактов: 4 шт.
Диаметр контактов: 1,5 мм
Максимальная токовая нагрузка на контакт: до 15 А
Суммарная токовая нагрузка на соединитель: до 50 А
Рабочее напряжение: 560 В
Сопротивление контактов: не более 2,5 мОм
Сопротивление изоляции: не менее 5000 МОм
Электрическая прочность изоляции: 1850 В
Рабочий диапазон температур: от минус 60 °C до плюс 100 °C
Теплостойкость: до 100 °C
Минимальная наработка: 1000 часов
Число циклов сочленения-расчленения: 500

Устойчивость к механическим и климатическим воздействиям

Розетка выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц при ускорении 490 м/с². Изделие устойчиво к механическим ударам с ускорением до 2000 м/с², а также к акустическому шуму уровнем до 170 дБ. Такие параметры позволяют применять соединитель в условиях интенсивных динамических нагрузок.

Всеклиматическое исполнение и тропикоустойчивое исполнение обеспечивают работоспособность розетки при воздействии повышенной влажности и температуры в пределах указанного диапазона. Электрическая прочность изоляции на уровне 1850 В гарантирует надёжную работу в цепях с рабочим напряжением до 560 В.

Монтаж и расшифровка обозначения

Розетка рассчитана на монтаж методом обжимки, что обеспечивает стабильное и технологичное присоединение проводников. Модификация В1В предусматривает покрытие контактов — золото или серебро, что повышает коррозионную стойкость и стабильность переходного сопротивления.

Структура обозначения 2РМДТ18Б4ГВ1В «5» расшифровывается следующим образом:

2РМДТ — тип соединителя: негерметичный тропикоустойчивый
18 — условный размер корпуса
Б — блочный (приборный) вид
4 — число контактов
Г — диаметр контактов 1,5 мм
5 — группа контактов
В1В — модификация с покрытием контактов (золото или серебро)

Применение

Благодаря сочетанию повышенной токовой нагрузки, широкого температурного диапазона и стойкости к вибрации, ударам и шуму, розетка 2РМДТ18Б4ГВ1В «5» подходит для использования в приборах и блоках, эксплуатируемых в жёстких условиях. Изделие обеспечивает надёжное электрическое соединение в цепях переменного и постоянного тока с рабочим напряжением до 560 В и суммарным током до 50 А.
