Назначение разъёма 2РМДТ18Б4ГВ «5»

2РМДТ18Б4ГВ «5» — российский цилиндрический электрический разъём из серии 2РМДТ. Изделие предназначено для соединения цепей постоянного и переменного тока в промышленной и военной аппаратуре. Разъём применяется для внутреннего монтажа в приборах, а также в кабельных связях, где требуется надёжное электрическое соединение при воздействии внешних эксплуатационных факторов.

Разъём относится к категории 2РМД и имеет приёмку «5». Это означает, что изделие прошло приёмочные испытания в соответствии с установленными нормативными требованиями и допущено к применению в ответственных системах. Приёмка «5» подтверждает повышенный уровень контроля качества, характерный для аппаратуры специального назначения.

Расшифровка обозначения и конструктивные особенности

Обозначение 2РМДТ18Б4ГВ «5» несёт подробную информацию о конструкции и исполнении разъёма. Ниже приведена расшифровка по номенклатуре:

• 2РМДТ — серия цилиндрических разъёмов;
• 18 — диаметр корпуса около 18 мм;
• 4 — количество контактов;
• Б — блочный корпус;
• ГВ — вид крепёжного механизма и исполнение розетки или вилки;
• «5» — приёмка, подтверждающая соответствие установленным требованиям.

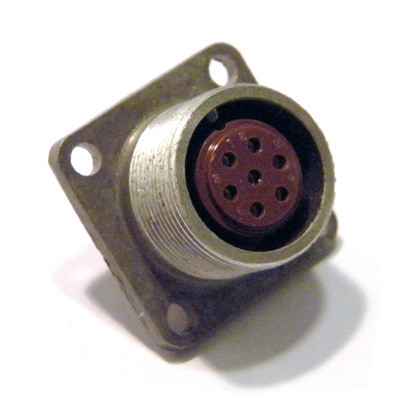

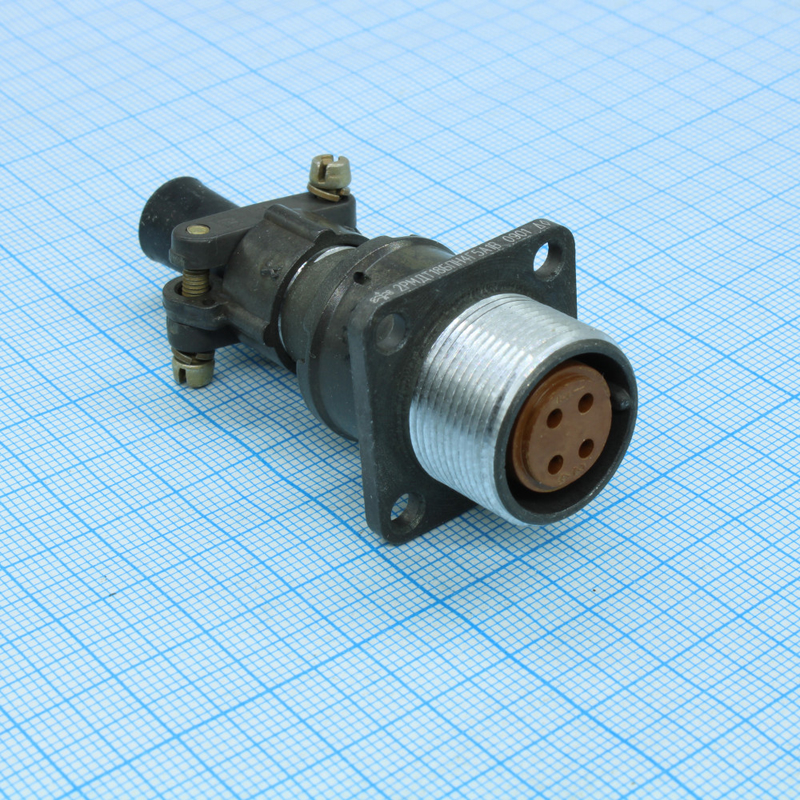

Корпус разъёма круглый, имеет резьбовое соединение и блочную конструкцию. Такое исполнение обеспечивает механическую фиксацию сочленённых частей и удобство монтажа внутри приборов. Блочный корпус предназначен для внутренней установки в аппаратуре или для подключения кабельных линий.

Технические и эксплуатационные характеристики

Максимальное рабочее напряжение разъёма составляет порядка 560 В. Испытательная, то есть прочностная, электрическая пробивная напряжённость изоляции выше и лежит в диапазоне около 1850–2300 В в зависимости от конкретной модификации внутри серии «…4Г5…». На один контакт допускается рабочий ток порядка нескольких ампер, обычно от 4 А и выше, в зависимости от конкретного исполнения. Суммарная токовая нагрузка на всё соединение достигает десятков ампер.

Разъём рассчитан на работу в широком диапазоне температур и относится ко всеклиматическому исполнению по нормативным документам типа ГОСТ и технических условий. Это позволяет использовать изделие в бортовых, корабельных и стационарных системах. Показаны высокие механические характеристики: допустимая вибрация, ударные нагрузки и линейные ускорения. Ресурс разъёма включает порядка 500 циклов сочленения и расчленения, а срок сохраняемости достигает 15 лет при хранении и эксплуатации.

Габаритные размеры типичного четырёхконтактного блочного разъёма 2РМДТ18 составляют около 27 на 27 на 25 мм, масса находится в пределах 15–20 грамм. Такие размеры делают разъём компактным и лёгким для монтажа в приборах.

Электрические параметры соединения

Корпус и изолятор обеспечивают достаточно низкое контактное сопротивление, составляющее доли или единицы миллиом. Сопротивление изоляции высокое и измеряется тысячами мегаом. Ёмкость между контактами составляет единицы пикофарад, что важно для работы на высоких частотах и для сохранения формы сигнала в цепях связи.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению и высоким механическим характеристикам разъём 2РМДТ18Б4ГВ «5» применяется в бортовых, корабельных и стационарных системах. Он подходит для соединения цепей постоянного и переменного тока в промышленной и военной аппаратуре, где предъявляются повышенные требования к надёжности и стойкости к внешним воздействиям.

Изделие предназначено для внутреннего монтажа, поэтому его устанавливают внутри корпусов приборов или на кабельных сборках. Резьбовое соединение обеспечивает надёжную фиксацию и препятствует самопроизвольному расчленению под действием вибрации и ударных нагрузок.

Для точного подбора исполнения рекомендуется учитывать, требуется ли именно розетка или вилка, а также тип кабеля — экранированный или неэкранированный. Эти уточнения позволяют более точно определить конструктив и область применения конкретного варианта изделия.
