Назначение разъёма 2РМДТ18Б4Г5В1В

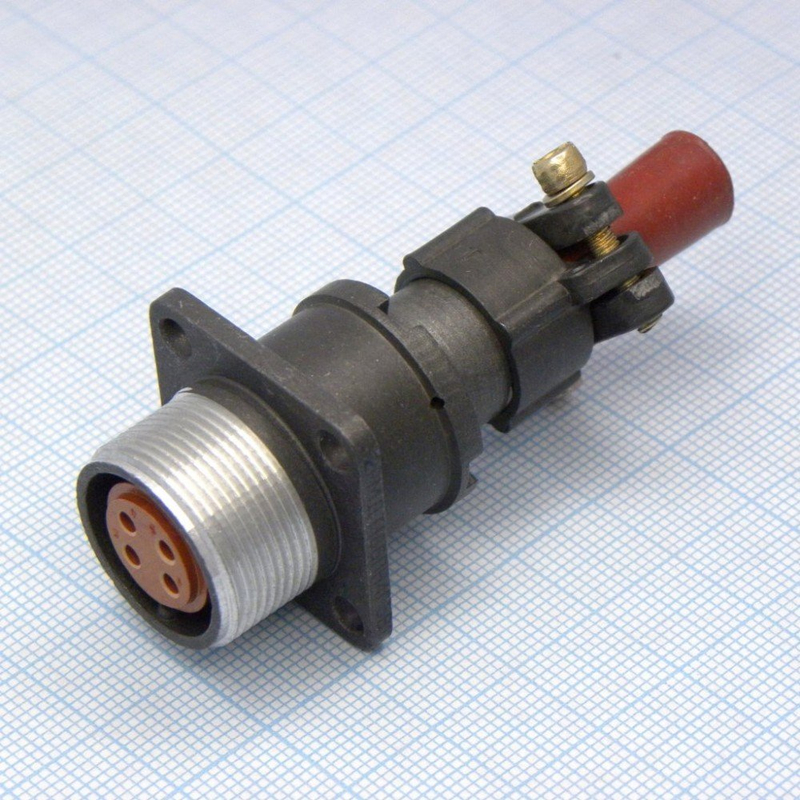

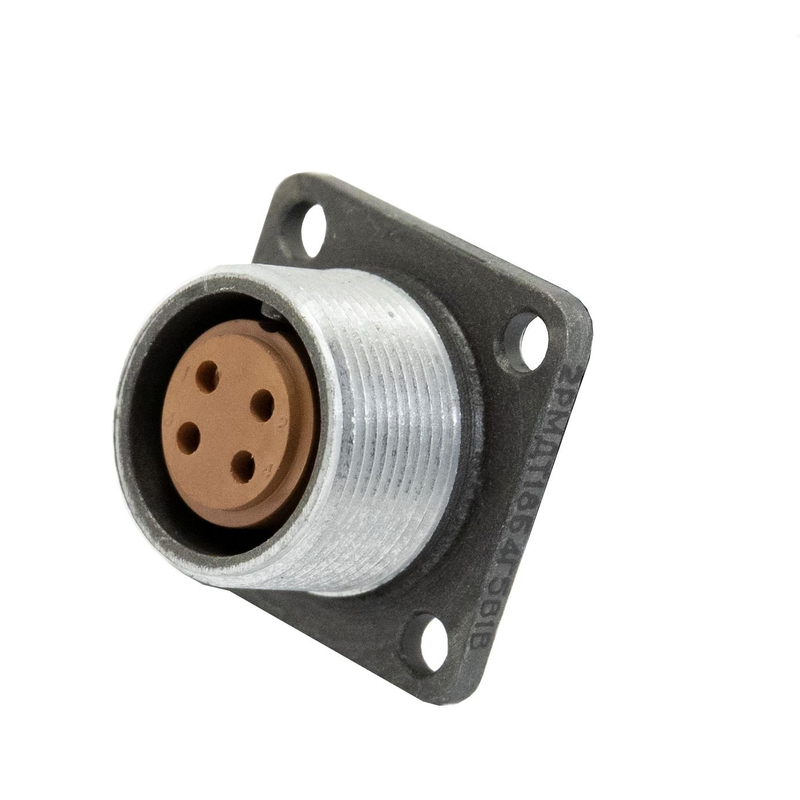

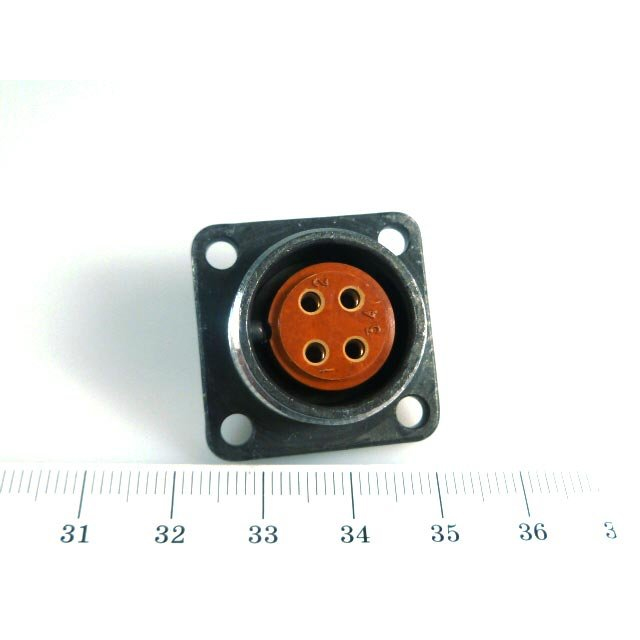

Розетка блочная 2РМДТ18Б4Г5В1В производства компании «Элекон» относится к серии цилиндрических низкочастотных негерметичных приборных разъёмов. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, промышленных устройствах, стационарных и возимых приборах. Разъём обеспечивает надёжное разъёмное соединение между отдельными блоками оборудования, позволяя оперативно выполнять монтаж, демонтаж и замену узлов без применения пайки на месте эксплуатации.

Конструкция розетки рассчитана на установку в корпус прибора или на панель. Благодаря блочному исполнению разъём жёстко фиксируется в посадочном отверстии и сохраняет стабильное положение при вибрациях и механических воздействиях. Изделие применяется в аппаратуре общего и специального назначения, где требуется сочетание умеренных габаритов, достаточной токовой нагрузки и стойкости к внешним факторам.

Артикул производителя — 70128. Категория изделия — 2РМД. Производитель — «Элекон». Год выпуска, указанный в характеристиках, — 22.

Подтверждённые технические особенности

Характеристики разъёма 2РМДТ18Б4Г5В1В подтверждены каталожными данными серии 2РМДТ. Тип соединителя — низкочастотный цилиндрический приборный разъём. Количество контактов — 4, контакты извлекаемые под провод. Диаметр контактного стержня составляет 1,5 мм. Условный размер корпуса — 18, что соответствует диаметру посадочного отверстия около 18 мм.

Рабочее напряжение разъёма достигает 560 В переменного и постоянного тока. Токовая нагрузка на один контакт составляет до 15 А по ряду описаний, в некоторых вариантах применения указывается значение до 5 А. Суммарная токовая нагрузка на разъём может достигать около 50 А в зависимости от условий эксплуатации и схемы распределения нагрузки по контактам.

Корпус изделия выполнен в блочном приборном исполнении, как правило, из термостойкого диэлектрика, например карболита, без патрубка. Материал корпуса обеспечивает теплостойкость до порядка 100 °C в зависимости от конкретных технических условий, в том числе ГЕ0.364.126ТУ и аналогичных. Контакты часто имеют серебряное покрытие, которое снижает переходное сопротивление и повышает коррозионную стойкость.

Ключевые параметры

• Тип соединителя — 2РМДТ, низкочастотный цилиндрический приборный разъём
• Количество контактов — 4, извлекаемые под провод
• Диаметр контактного стержня — 1,5 мм
• Условный размер корпуса — 18, посадочное отверстие около 18 мм
• Рабочее напряжение — до 560 В переменного и постоянного тока
• Ток на один контакт — до 15 А, в отдельных применениях до 5 А
• Суммарный ток — до около 50 А в зависимости от условий
• Исполнение корпуса — блочная приборная розетка из термостойкого диэлектрика без патрубка
• Теплостойкость — до порядка 100 °C
• Покрытие контактов — серебряное, с низким переходным сопротивлением
• Артикул производителя — 70128
• Год выпуска — 22

Область применения и условия эксплуатации

Розетка блочная 2РМДТ18Б4Г5В1В используется в электрических цепях постоянного и переменного тока. Изделие востребовано в радиоэлектронной аппаратуре, измерительных приборах, блоках питания, системах управления и промышленных устройствах, где требуется надёжное разъёмное соединение с ограниченным монтажным пространством.

Разъём подходит для эксплуатации в условиях тропического климата. Конструкция и материалы изделия рассчитаны на воздействие повышенной влажности и температуры окружающей среды. Повышенная износостойкость контактов и особенности блочного крепления позволяют применять разъём при воздействии механических факторов, включая вибрации и удары.

Благодаря блочному исполнению розетка устанавливается стационарно в корпус оборудования. Извлекаемые контакты упрощают монтаж проводов и замену отдельных контактных элементов при обслуживании. Изделие совместимо с ответными частями серии 2РМДТ соответствующего типоразмера и цоколёвки.

Особенности монтажа и совместимости

• Установка в посадочное отверстие диаметром около 18 мм
• Жёсткая фиксация на панели или корпусе прибора
• Извлекаемые контакты для удобного подключения проводов
• Совместимость с ответными вилками серии 2РМДТ типоразмера 18
• Пригодность к эксплуатации в тропическом климате
• Стойкость к вибрационным и ударным нагрузкам

Разъём 2РМДТ18Б4Г5В1В сохраняет стабильные электрические параметры в течение длительного срока службы. Серебряное покрытие контактов обеспечивает низкое и стабильное переходное сопротивление, что важно для цепей с повышенными токами и для аппаратуры, чувствительной к качеству соединения. Изделие соответствует техническим условиям серии 2РМДТ и может применяться как при производстве новой аппаратуры, так и при ремонте и модернизации действующего оборудования.
